Как сделать флюгер на крышу своими руками

Изготовление флюгера

Основные этапы работы:

• Поиск эскиза и выбор модели
• Определение материалов и необходимых рабочих инструментов
• Установка оси вращения
• Монтаж всех деталей в общую конструкцию и закрепления на крыше или шесте

Эскиз указателя

Для начала следует распечатать в необходимом масштабе рисунок или же вспомнить уроки черчения и сделать все в вручную. После чего следует вырезать рисунок и перевести его на фанеру или металлическую основу, в зависимости от выбора материала.

Затем заготовку вырезают шлифовальной машинкой (болгарка) или лобзиком. Рашпилем и болгаркой убрать заусенцы и отшлифовать края. После чего можно перейти к созданию стрелки.

Вращательная ось

Вращательный механизм можно создать несколькими способами, как составную систему «папа/мама», так и более сложную с применением подшипников. Например, вот одна из оптимальных схем конструкции:

Следует учесть, что во время монтажа указателя следует использовать строительный уровень и соблюдать строгое положение по вертикали и горизонтали.

Завершающий монтаж

Рекомендуемой высотой установки является 10-12 метров, причем нужно подбирать открытый участок без высоких зданий и деревьев. Установить готовый флюгер можно на отдельном шесте, трубе или коньке крыши.

Это интересно: Фольгированный пенофол (видео)

Как сделать

Далеко не у каждого в доме найдется набор профессиональных инструментов. Чтобы не остаться без устройства можно подключить смекалку и сделать его креативным.

Как сделать флюгер из того, что есть:

• Из колеса, розу ветров заменят бутылки. Главную стрелу (бутылку) можно покрасить в яркий цвет.
• Можно сделать флюгер в виде вертушки, использовать также можно оставшиеся бутылки.
• Флюгер в виде самолета из дерева. Если прикрепить на подшипник, устройство будет работать в качестве ветряка.

Желательно при изготовлении использовать износостойкий материал. Лучше всего подходит дерево (главное пропитать воском), цинк, сталь, пластик.

Хороший флюгер придаст дому законченный вид. Верить или нет в мистическую силу устройства каждый решает сам для себя. Однако помимо исторической ценности, флюгер является один из точных метеорологических устройств и в нашу современность.

Кого поселить на крыше

Перед вами стоит непростая задача – определиться с «новым жителем», который может сыграть большую роль в жизни хозяев, если верить поверьям.

Издавна до нас доходят сообщения, что предки воспринимали многое больше, чем это есть сейчас. Так, вокруг домов и на них самих было множество знаков и символов, которые обязательно «работали».

В данном случае речь идет о наделении человека силой, богатством, удачей, и прочими достоинствами.

В наши дни все немного иначе, и выбор изображения происходит, скорее с учётом увлечений и симпатий владельцев дома.

Как сделать флюгер описано выше, но есть еще масса вариаций.

Так, можно придать романтичности и таинственности жилью, выделиться среди остальных, продолжив традиции предков.

Варианты конструкции

Подходя к выбору, нужно руководствоваться несколькими важными параметрами:

• флюгер должен иметь символическое изображение;
• вся композиция в целом должна соответствовать архитектуре дома;
• флюгер должен стать украшением крыши.

Неважно, сделаете флюгер самостоятельно или закажете у мастеров , главное, чтобы он нравился, был выполнен с душой и эффектно смотрелся на крыше. Вариантов исполнения много

В первую очередь обсуждается сама фигурка. Она является символом и одновременно флажком, поворачивающимся в соответствии с направлением ветра.

• Петух — это оберег от злых сил;
• Грифон — символ могущества;
• Аист символизирует начало новой жизни;
• Лошадь — дружелюбие;
• Корабль — свободу и страсть к путешествиям.

Помимо этого, важно, как будет выглядеть будущий флажок. Это может быть как плоская фигурка из металла, так и выпуклая, но полая внутри

Те, кому не жалко средств, заказывают флюгеры, которые можно назвать произведением искусства. Большое значение имеет материал изготовления. В качестве него чаще всего используют:

Самыми прочными и долговечными считаются флюгеры из меди. Они не теряют своей красоты с течением времени, прочны, не требуют сложного ухода. Флюгеры из стали так же довольно популярны и стоят несколько дешевле медных. Наименее долговечными считаются пластиковые и деревянные. К тому же пластик не так ярко смотрится на крыше, за счет чего теряется романтика композиции. В нашей статье представлены фото интересных моделей флюгеров.

Эскизы

Ниже мы представили несколько эскизов

Дело в том, что положение самой фигурки очень важно для устойчивости и распределения ее веса при креплении на крыше. В работе на сам флюгер оказывается дополнительное давление ветра и силы тяжести

В качестве моделей также могут быть использованы знаки зодиака, начальные буквы фамилий в виде вензелей, флаги и тому подобное. Фантазия неограничена, если это смотрится в гармонии со всей архитектурой дома. Наши граждане давно доказали, что самой распространенной фигуркой флюгера является вовсе не петух.

Использовать эскизы или придумать свою модель — решать только вам

Важно, чтобы выполнен флюгер был с душой, и каждый раз радовал глаз своей красотой и романтикой

Рейтинг качественных флюгеров стоимостью до 2500 рублей

Luxury Gift 30267244

Эта бюджетная модель выполнена в форме Бабы Яги на метле. Конструкция хоть и выглядит хрупкой, но таковой не является. Для изготовления применяется высококачественный стальной сплав. Толщина используемого листа составляет 1,5 мм. Оптимальный показатель для того, чтобы исключить риск порчи изделия в период сильных ветров и непогоды. В качестве защитного покрытия применяется порошковое напыление, которое предотвращает возможный процесс коррозии. Расцветка – черная. Допускается самостоятельная сборка. Все необходимые крепежные элементы находятся в комплекте поставки. Именно такое приспособление лучше купить тем, кто впервые сталкивается с флюгерами. Фигурка не объемная, плоская. По мнению покупателей, модель заслуживает особого внимания, так как выглядит действительно необычно.

Стоимость – 2500 руб.

флюгер Luxury Gift 30267244

Достоинства:

• многочисленные положительные отзывы;
• качество сборки и комплектующих;
• крепежные элементы в комплекте;
• стильный внешний вид (сказочные люди/персонажи);
• компактные габариты;
• простота сборки.

Недостатки:

Рыбка

Для изготовления этой популярной модели применяется высококачественная листовая сталь, толщина которой составляет 1,5 мм. В качестве защитного покрытия используется специальная краска, которая предотвращает преждевременную порчу конструкции от коррозии. Цвет изделия – черный. Отличный подарок для близких людей и украшение для собственного дома. Форма изделия – рыба. Несмотря на наличие прозрачных вставок, на ветру конструкция чувствует себя уверенно. Заявленные производителем габариты: 300х400 мм. Такое украшение привлечет богатство и благополучие в дом, придаст ему индивидуальности. Эта конструкция станет отличным оберегом от злых сил и дурного глаза. Производится на территории России.

Средняя цена – 2330 руб.

флюгер Рыбка

Достоинства:

• отлично справляется с обозначенными функциями;
• качество сборки и расходного сырья;
• в комплекте имеются необходимые крепежные элементы;
• защитное покрытие;
• стильное исполнение.

Недостатки:

Сималенд 12760882

Эта классическая модель компактного флюгера представляет собой небольшое изделие, выполненное из высококачественного металлического сплава. В качестве декоративного элемента используются фигуры двух ангелов, которые тянутся друг к другу. Изделие не только станет отличным украшением дачного дома, но и подарком дорогому человеку. Может использоваться не только в качестве талисмана, но и отпугивателя любопытных птиц. Выполнена в черном цвете. В качестве защитного покрытия используется порошковое напыление, которое предотвращает преждевременную коррозию продукта. Выглядит модель эффектно. Производится на территории России.

Стоимость – 1534 руб.

флюгер Сималенд 12760882

Достоинства:

• отличное соотношение цены и качества;
• качество сборки и комплектующих;
• защитное покрытие;
• стильный внешний вид;
• прочная картонная упаковка;
• простота сборки и установки.

Недостатки:

Сималенд 12760875

Ни один метрологический девайс не способен заменить старый и проверенный флюгер. Эта классическая модель выполнена из высококачественного металлического сплава. В качестве защитного покрытия применяется порошковое напыление – эффективное и, одновременно, недорогое решение, способное предотвратить преждевременное появление коррозии. Может использоваться в качестве декоративного элемента на крыше здания или сооружения. Станет не только украшением, но и талисманом для семьи. Модель выполнена в виде солнышка. Выглядит изделие необычно и эффектно. В комплект поставки входят все необходимые крепежные элементы, а также сам флюгер. Производится на территории России.

Средняя цена – 1507 руб.

флюгер Сималенд 12760875

Достоинства:

• высокое качество сборки и комплектующих;
• отличное соотношение цены и качества;
• комплектация;
• компактные габариты;
• наличие защитного напыления.

Недостатки:

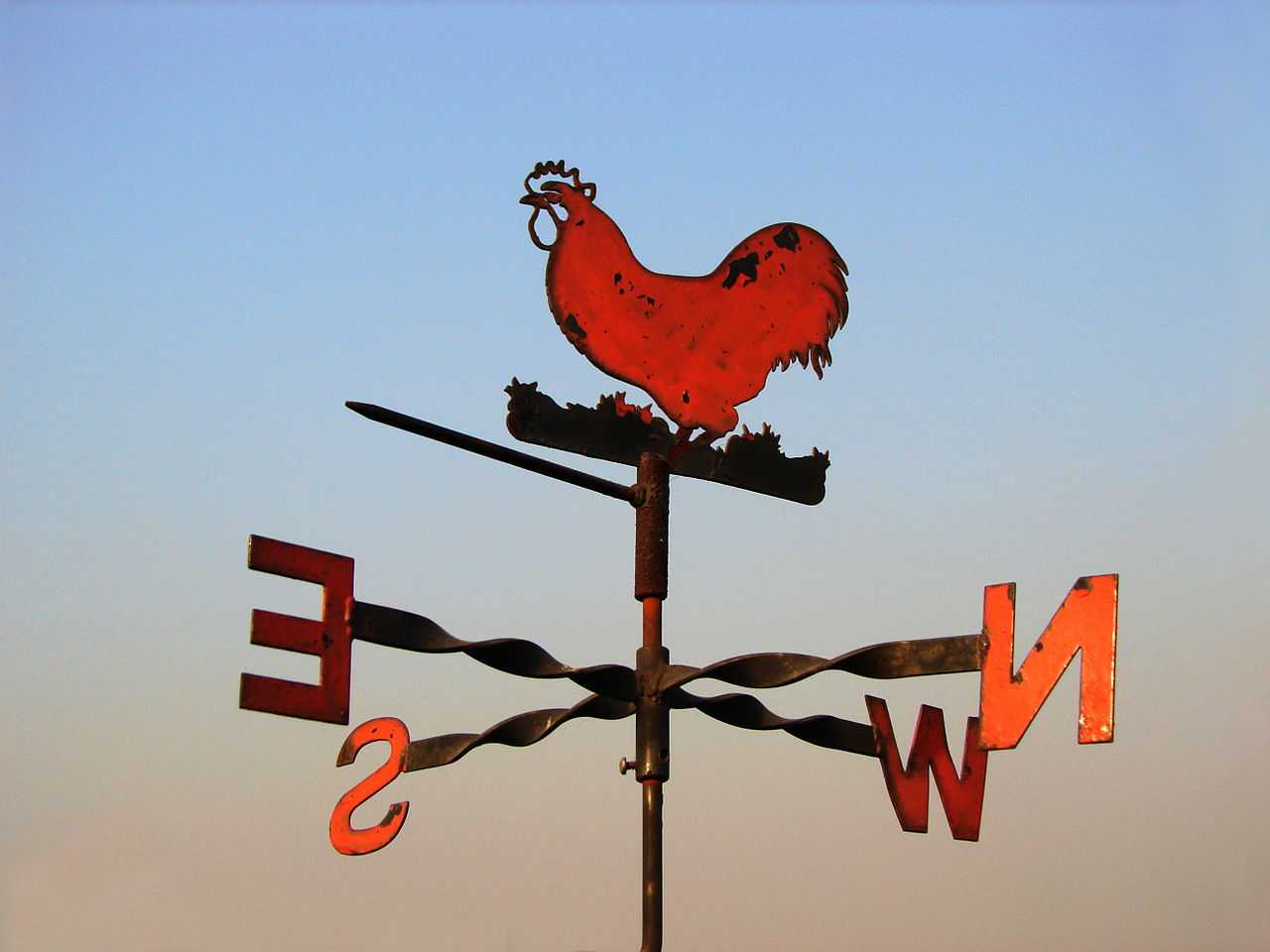

Устройство флюгера

Изначально флюгеры устанавливали на крышах домов в приморских городах, чтобы, выйдя из дома, можно было узнать, куда и с какой силой дует ветер. В наше время устройство утратили практические функции и стало скорее забавным элементом декора, с помощью которого украшают дачные дома и загородные коттеджи. Любой флюгер состоит из следующих частей:

1. Корпуса. Это основание флюгера, в который вставляют ось. Корпус закрепляют на крыше или трубе дымохода.
2. Подшипника. Подшипник находится в корпусе, он обеспечивает свободное вращение оси, вставленной в него, под воздействием порывов ветра.
3. Указателя сторон света. Он состоит из двух прутиков, скрещенных с образованием угла 90 градусов. На конце каждого прутика есть буквенное обозначение стороны света, на которую он указывает. Чтобы правильно сориентировать указатель требуется компас.
4. Ось. Ось расположена вертикально, ее вставляют в корпус флюгера через подшипник. Чтобы вращение ничего не затрудняло, нужно подобрать подшипник и ось одного диаметра.
5. Колпачок. Это устройство в виде конуса или круга на оси флюгера, защищающее корпус от проникновения влаги и выполняющее ограничительные функции.
6. Флажок. На оси флюгера обязательно располагается флажок, небольшая лопасть, приводимая в движение силой ветра. Флажок указывает, в какую сторону дует ветер. Именно в этом элементе флюгера кроется его декоративный потенциал. Флажку искусный мастер может придать любую форму – животных, транспортных средств, птиц.
7. Противовес. Это деталь, расположенная на противоположной стороне флажка, необходимая для его балансировки.

Как установить флюгер на кровлю

В креплении флюгера важно, чтобы оно было надёжным. Эта конструкция очень чутко реагирует на порывы ветра, порой очень сильные

Главная трудность заключается в высотных работах

Важно соблюдать технику безопасности и использовать страховочные приспособления

Работать лучше с партнёром, который может подстраховать вас в трудный момент

Обратите внимание, что в продаже есть специальные крепления для флюгерных конструкций. Они сразу решают все проблемы

Вам не придётся изобретать велосипед. Для плоских крыш используют горизонтальные крепления. Если кровля ломаная – приобретите специальный кронштейн с подвижными лапами, которые фиксируются на кровельном материале болтами и гайками.

Флюгер должен быть закреплён строго вертикально

Любой наклон флюгера не только повредит его работе, но и создаст дополнительную нагрузку на кровельный материал. Если у вас на конструкции есть указания сторон света, не забудьте выставить их в соответствии с компасом.

Для лучшего вращения, все узлы нужно обработать атмосфероустойчивой смазкой.

Предыдущая СтроительствоГотовимся к оттепели: как работает и для чего нужна отсечная гидроизоляция
Следующая СтроительствоМодульные дома для круглогодичного проживания: реально ли возвести в России

Как флюгер монтируется на крышу: технология выполнения работ

Порядок установки флюгера на крышу зависит от места установки. Работы можно выполнить в следующей последовательности:

Иллюстрация	Порядок действий
	В универсальном приспособлении загибаем пластину под углом 90º
	Аналогичным образом поступаем с пластиной жёсткости, а углы загибаем на угол примерно 135º
	Загибаем края универсального приспособления, стремясь сформировать угол близкий либо равный углу крыши
	Последовательно крепим к универсальному приспособлению шток флюгера с крепёжной частью, пластину жёсткости
	Крепим универсальное приспособление к крыше, тщательно контролируя его пространственное положение

Особенности конструкции

Современные магазины продают классические виды флюгеров, изготовленные путем штамповки медного или стального листа. Фигурная часть декорирована изображениями животных или сказочных персонажей, обладающих некоторым символическим смыслом.

Чтобы обеспечить корректное определение направления ветра, конструкция фиксируется на крыше по технологическим правилам, информация о которых содержится на множестве сайтов интернета. Стандартная структура флюгера содержит три основных элемента.

Среди них обнаруживается:

• Стойка, используемая для удерживания всех конструкционных деталей, а также их фиксации к крыше.
• Флюгарка, представляющая собой вращающийся элемент.
• Указатель сторон света, помогающий замечать направления дующих ветров.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Флюгеры на крышу из металла

Стоит отметить декоративные функции флюгера, которые способствуют красивому обрамлению крыши здания. Обычно металлические флюгера сделаны в виде животного или представлены сложной символикой. Люди с древних времен верили в мистическую силу щитов, а флюгер на трубе или крыше дома играл роль талисмана. Также сегодня многие не откажутся от хорошего амулета, поэтому выбор флюгера для частного сектора в городе или в деревне, часто указывают на символическое значение этого элемента.

Рассмотрим некоторые фигуры и их значения:

• Флюгер, сделанный из металла или меди в форме петуха, в соответствии с убеждениями предков, изгоняет злых духов из дома, защищает жилье от огня, нападений и всех вражеских атак.
• Изображение коров или лошадей символизируют вечную любовь и преданность.
• Грифон — символ силы и процветания, успеха в семье.
• Корабль, представленный в предсказании погоды, принесет позитивные изменения дома.
• Кошку выбирают люди, которые любят свободу и творчество.
• Ангел является защитником дома и его жителей, посланником духовного мира.
• Образы ведьм должны указывать на силу человека, живущего в доме.

Фактически, абсолютно каждый знак, символ или изображение могут стать основой для создания исключительной энергии ветра. Одной из последних тенденций являются флюгеры с именем владельца дома.

Флюгер ветровой — древний атрибут на крыше современных зданий

Флюгер на крыше с древних времен был установлен как амулет. Он должен был защищать от злых духов, создавая барьер вокруг монастыря

Красивый закрученный элемент придавал зданию исключительную эксклюзивность, привлекая внимание даже к самому простому дому. Дымовой или садовый флюгер виден издалека

Он привлекает внимание, отражает жизненную позицию и образ мышления владельцев, четко демонстрируя вкус, а иногда их социальный статус. В древние времена флаги фамилий, гербов и зодиакальных элементов использовались в качестве изображения для флюгера. Крыши домов были украшены декоративными фигурами ангелов, животными темами, изображениями мифических существ и любимыми сказочными персонажами. Сегодня мода на флюгеры возвращается.

Оптимальные размеры флюгеров

Размеры флюгера выбираются с учётом габаритов строения, на котором он будет монтироваться. Он должен сразу «бросаться в глаза» и при этом не выглядеть громоздким. Если флюгер планируется установить на крышу:

• бани, беседки, гаража или сарая, высота которых не превышает 3,5 м, стоит изготовить изделие длиной 40 – 60 см. Таких размеров достаточно, чтобы флюгер стал украшением приусадебного участка. Однако за пределами придомовой территории он будет плохо заметен;
• одноэтажного дома, стоит выбрать флюгер длиной 60 – 80 см. Такая конструкция будет хорошо заметна с проезжей части;
• двух- , трёхэтажного строения. Сюда стоит установить флюгер длиной минимум 80 см.

Размер зависит от высоты зданияФОТО: fluger43.ru

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Рекомендуем прочитать:

• Как сделать декоративный бордюр — особенности выбора и варианты установки декоративного бордюра (120 фото и видео)

• Как сделать рукомойник — пошаговое описание как сделать правильно рукомойник своими руками (135 фото и видео)

• Домик для детей своими руками — 150 фото, чертежи, видео мастер-класс и пошаговая инструкция по изготовлению

Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.

Варианты конструкции

Подходя к выбору, нужно руководствоваться несколькими важными параметрами:

• флюгер должен иметь символическое изображение;
• вся композиция в целом должна соответствовать архитектуре дома;
• флюгер должен стать украшением крыши.

Неважно, сделаете флюгер самостоятельно или закажете у мастеров , главное, чтобы он нравился, был выполнен с душой и эффектно смотрелся на крыше. Вариантов исполнения много

В первую очередь обсуждается сама фигурка. Она является символом и одновременно флажком, поворачивающимся в соответствии с направлением ветра.

• Петух — это оберег от злых сил;
• Грифон — символ могущества;
• Аист символизирует начало новой жизни;
• Лошадь — дружелюбие;
• Корабль — свободу и страсть к путешествиям.

Помимо этого, важно, как будет выглядеть будущий флажок. Это может быть как плоская фигурка из металла, так и выпуклая, но полая внутри

Те, кому не жалко средств, заказывают флюгеры, которые можно назвать произведением искусства. Большое значение имеет материал изготовления. В качестве него чаще всего используют:

Самыми прочными и долговечными считаются флюгеры из меди. Они не теряют своей красоты с течением времени, прочны, не требуют сложного ухода. Флюгеры из стали так же довольно популярны и стоят несколько дешевле медных. Наименее долговечными считаются пластиковые и деревянные. К тому же пластик не так ярко смотрится на крыше, за счет чего теряется романтика композиции. В нашей статье представлены фото интересных моделей флюгеров.

Монтаж готового флюгера на крышу

Недостаточно просто знать, как сделать флюгер своими руками из подручных материалов, необходимо ещё правильно установить его по частям света и вертикали, а также надёжно закрепить в соответствии с материалом кровли. В общем виде процедура монтажа выглядит следующим образом:

• Изначально конструкция собирается, затем проверяется на правильность сборки.
• Подготавливаются элементы крепежа.
• Устройство вносится на кровлю и устанавливается с выверкой по компасу (при наличии розы ветров) и вертикали по строительному уровню.
• Блок крепления фиксируется на саморезы, гвозди или иные элементы крепежа.

Перед окончанием монтажных работ необходимо удостовериться, что все части флюгера на месте – особенно подшипник или шарик для поворотной оси. Без последнего элемента прибор не будет правильно функционировать. От этого будет зависеть лёгкость воздействия минимальной ветровой нагрузки на флажок и его ответная реакция.

Как установить флюгер

Конструкция должна улавливать ветер и двигаться при малейшем порыве. Чтобы устройство не стало бесполезным украшением, нужно правильно монтировать. Флюгер из любого материала устанавливают на самую высокую точку здания. Ветряк располагают на дымоходе, коньке (шпиле) или вентиляции дома, на крыше беседки и теплицы.

Чтобы флюгер улавливал потоки ветра, в домашних условиях конструкцию поднимают на высоту 4-5 м. Для правильного определения сторон света проверяют положение устройства при помощи строительного уровня. Розу ветров настраивают по компасу или по карте из приложения навигации. Силу воздуха определяет подвес из стали или фанеры, который подвешивают к стрелке флажка.

Монтаж конструкцииИсточник remontbp.com

Для монтажа флюгера на крыше используют крепления. В строительном магазине можно купить металлические уголки для фиксации конструкции. Если надо корректировать вертикальное положение ветряка, то лучше приобрести крепежи с винтами. Устройство жестко устанавливают на основе, иначе при движении оно шумит и вибрирует.

Тяжелые стальные и медные конструкции монтируют на металлические полосы. Основу приваривают или фиксируют при помощи кронштейнов. Флюгер можно превратить в громоотвод. К неподвижным деталям присоединяют железную проволоку, нижний конец которой закапывают на глубину в 1,5 м.

Технология производства

Изготовление флюгера не столь простое задание, поскольку необходимо правильно сбалансировать фигуру, чтобы она легко проворачивалась по оси. Поэтому чертежи разрабатываются с учетом этой необходимости. К тому же поскольку фигура флюгера вырезается из листового металла, нужно применять специальные инструменты, особенно если присутствуют мелкие детали, которые вырезать используя простую ручную ножовку не удастся или будет достаточно сложно.

Фигура

Важно! При желании самостоятельно изготовить флюгер, на котором изображен петух, лучше выбрать более простые чертежи, где отсутствуют внутренние детали. Пример несложной модели изображен на фото

Предложенный вариант флюгера просто повторяет силуэт птицы, и в нем практически нет внутренних деталей, которые придется долго вырезать, как у более сложных моделей, сделанных в заводских условиях на специальном оборудовании. К тому же здесь учтена балансировка фигуры в соотношение к оси вращения. Флюгеры такого простого типа тоже очень красиво смотрятся на крышах.

Для тех кто имеет в наличие специальный отрезной инструмент будут под силу и более сложные чертежи, на которых изображены аисты. Пример такого детального чертежа с множеством внутренних вырезов изображен на фото. Как видно, повторение такой фигуры на твердом металле используя ручной инструмент будет очень сложным, поэтому такие аисты легче всего приобрести. К тому же видно, что птицы стоят на тонких ногах практически не прикасаясь к основанию, что обязует использовать только толстый металл, поскольку тонкий просто согнется и фигура сломается.

В заводских условиях такие сложные фигуры вырезаются лазером по контуру нанесенного изображения, после чего зачищаются пескоструем. Далее металл поддается фосфатированию и порошковой окраске. Кроме этого, сверху флюгера наноситься еще слой атмосферостойкого защитного лака. Такая технология позволяет фигуре с легкостью переносить влияние влаги и солнечных лучей, что увеличивает продолжительность эксплуатации флюгера в несколько десятков лет. В домашних условиях добиться такого качественного исполнения вряд ли удастся.

Основные виды флюгеров

Функциональные особенности предопределяют видовое разнообразие флюгеров. Существует 4 основных вида подобных приспособлений для крыш домов:

• Метеорологический флюгер на дымоход или крышу. Представляет собой довольно сложное высокоточное устройство со сбалансированным механизмом работы. Типичный представитель – анеморумбометр, который используют метеорологические станции.
• Флюгер Вильде (ветряной). Данные приспособления используются для определения силы и направления ветра. Уровень сложности конструкции зависит оттого, насколько точными должны быть результаты. Особенная деталь – вертикальная пластинка. Ею можно заменить приспособлением с лопастями.
• Флюгер с пропеллером часто используют еще и в качестве своеобразного отпугивателя птиц.
• Дымоходные устройства. Флюгер на дымоход устанавливает в том случае, если нужно защитить дымоходную трубу от задувания воздуха. При сильном ветре продукты сгорания свободно выходят наружу.

Стоит упомянуть и о декоративных элементах. Главная функция флюгера – украшать крышу здания. Обычно металлический флюгер выполнен в виде какого-то животного или представлен сложной символикой.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

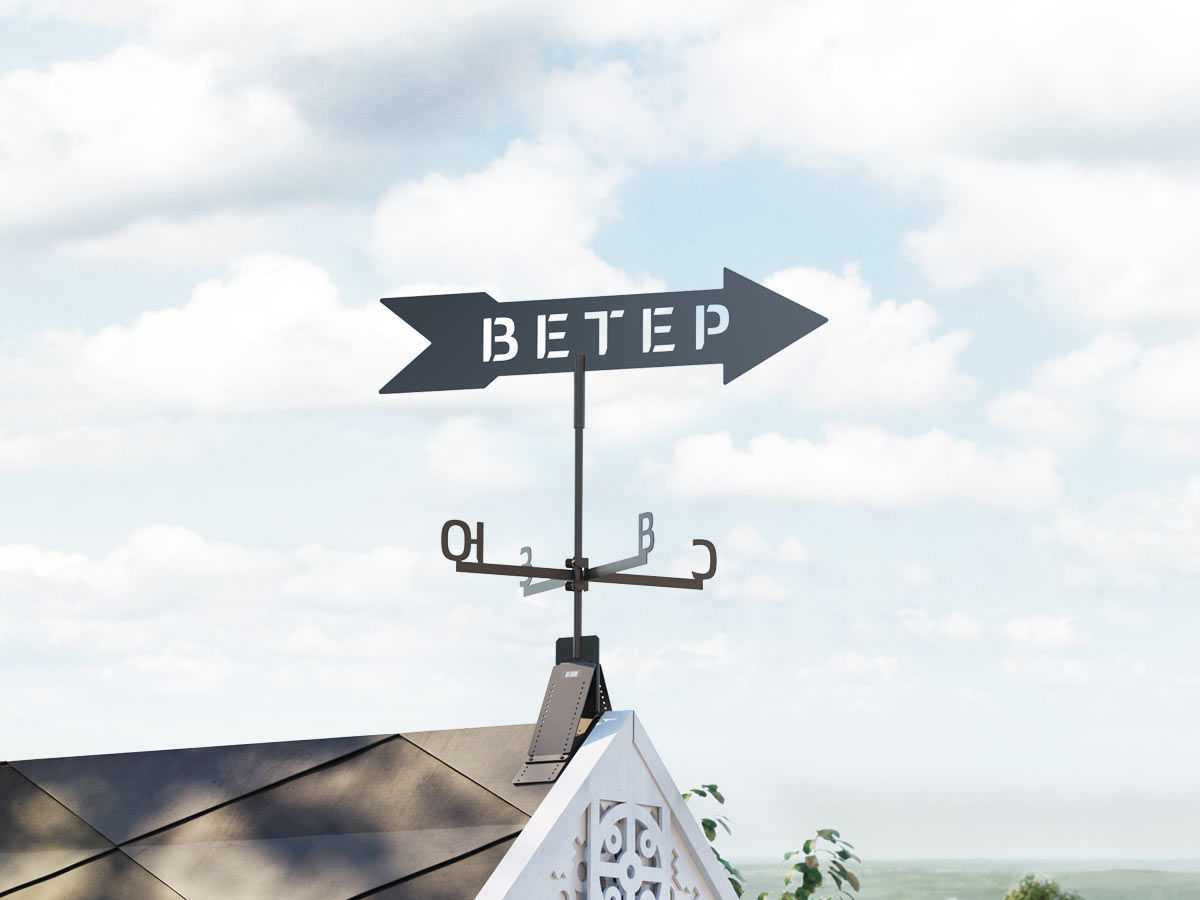

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Зачем нужен флюгер

Флюгер поворачивается в ту или иную сторону за счет воздействия воздуха на площадку. Он стремится занять оптимальное положение, а противовес в этот же момент указывает в ту сторону, откуда, собственно, дует ветер. Находясь на крыше дома, такой указатель хорошо заметен издалека.

По сей день многие ратуши городов Старого Света украшают оригинальные флюгеры с фигурками зверей, птиц, сказочных персонажей, например, очень популярен петушок на флюгерах. Кроме того, флюгеры сейчас имеют огромную популярность у владельцев загородной недвижимости.

Данный метеорологический прибор прежде всего служит для измерения направления ветра.

Направление здесь, как правило, определяется благодаря штифтам, ориентированным по как минимум двум румбам на розе ветров. Устройство может выполнять и другие значимые функции.

Некоторые флюгеры размещают на дымоходах. Здесь они обеспечивают защиту дымовых труб от засорения и попадания атмосферных осадков. Флюгеры на дымоходе также препятствуют возникновению обратной тяги, то есть не допускают задувания воздуха внутрь.

В конечном счете наличие флюгера повышает безопасность эксплуатации всей системы дымоотведения.

Владельцы садов и огородов порой устанавливают флюгер с пропеллером (так называемый ветряк) для избавления от землероек, кротов, крыс. Вибрации, передающиеся в почву от вращающихся винтов, отпугивают вредителей, и они уходят с участка, ищут себе новое место обитания.

В нынешних условиях флюгер может играть и чисто декоративную роль — просто украшать крышу здания. А в древности ему нередко придавали магическое значение, считали своеобразным оберегом жилища.
