Как сделать винтовую лестницу самому

Винтовые лестницы своими руками

Лестница в частном малоэтажном доме несет нагрузку не только функциональную – она должна быть красивой и удобной в пользовании. Даже для одноэтажного дома с мансардой нужно оборудовать какое-нибудь подъемное устройство, а для двух- или трехэтажного дома расчет винтовой лестницы или лестницы другой конструкции жизненно необходим. Винтовые (спиральные) конструкции лестничные конструкции имеют главное достоинство – они занимают мало места. Места же для подъема по такому устройству будет столько же, как и при пользовании обычными маршевыми или другими пространственными конструкциями, а если дом деревянный, то лестница из дерева превосходно дополнит элементы дизайна помещений, не переставая при этом отвечать требованиям безопасности.

Спиральная (винтовая) лестница в деревянном доме

Основные требования к винтовой конструкции

Желательно доверить профессиональному специалисту проведение расчетов, разработку проекта. Но если вы решили создать своими руками винтовую лестницу из металла, дерева, необходимо учитывать основные требования, которым должна соответствовать надежная, безопасная модель. Основные оптимальные размеры конструкции следующие:

  • ширина ступени 0 20 см;
  • длина ступени – 80 см;
  • расстояние между ступенями – 15-20 см;
  • размер поворота – 12 ступенек;
  • диаметр опоры – 6-8 см;
  • высота витка – 170-200 см;
  • диаметр проема на 2-м этаже – 2 м;
  • общее число ступеней – нечетное.

Эти данные могут использоваться в качестве ориентира. В зависимости от типа конструкции, особенностей эксплуатации они могут изменяться. К примеру, если лестницей не придется пользоваться часто, длина ступеней может составлять 50-60 см. При необходимости создать полноценное сооружение, позволяющее удобно переносить даже крупногабаритные вещи, этот показатель можно увеличить до 3-х метров.

Индивидуально могут рассчитываться расстояния между ступенями. Главным ориентиром для этого является рост человека, оптимальная длина шага. Если в доме есть дети, пожилые люди, расстояние между элементами не должно быть большим. Это создаст риск получения травм.

Стильная винтовая лестница без перил

Не всегда в современных конструкциях винтовых лестниц есть перила. Их отсутствие придает сооружению стильный, интересный вид, интерьеру обеспечивается легкость, создается ощущение простора. Но такое решение нельзя использовать, если лестницей будут пользоваться дети, больные люди.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

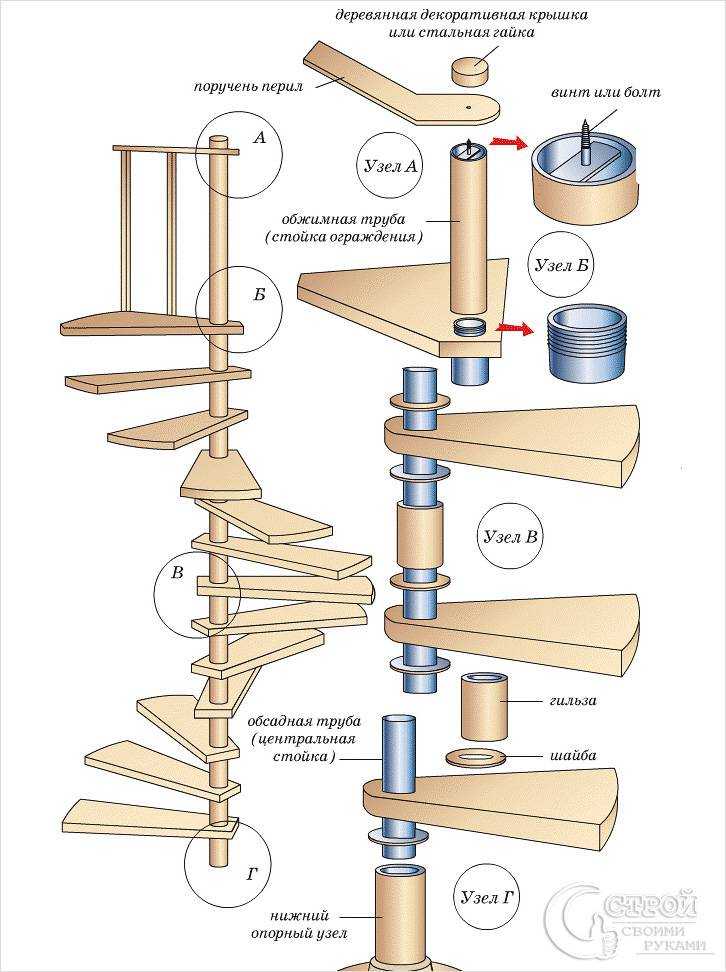

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Винтовые лестницы из металла по чертежам своими руками

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы. чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше. чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Типы винтовых лестниц

Из всего многообразия можно выделить основные типы винтовых лестниц, их четыре:

Лестница с опорой на стены. Ступени имеют клиновидную форму (узкие с одного конца, широкие с другого). Широкий конец ступеней крепится к несущей стене, узкий конец — к опорному столбу (можно обойтись без него). Устанавливаются такие винтовые лестницы на второй этаж или в подвальные помещения, т.к. чаще всего располагаются в углу комнаты. Ограждения нужны только на верхней площадке.
Лестница с опорой на внутренний столб в центре конструкции с консольным закреплением (модульная лестница). Это закрепление называется консольным (или модульным), потому что каждая из ступеней имеет узел на узком конце, обращенном в центр. Каждый узел вставляется в другой, имея вид конструктора. Такие модели лестниц наиболее популярны в частных домах и дачах. Она простая в монтировании и сборке, а идеи дизайна такой лестницы не ограничены ничем. Модульная винтовая лестница абсолютно не привязана к стене, поэтому может располагаться даже в центре комнаты. Желательно установить ограждения по окружности всей лестницы.
Лестница с опорой на монолитный центральный столб. Отличается лишь тем, что ступени крепятся к монолитному бетонному или металлическому столбу. Популярны чугунные винтовые лестницы такой модели. Кованые винтовые лестницы отличаются износостойкостью, могут эксплуатироваться как в квартире, так и на даче.
Лестница без опоры на центральный столб и стены. Это самая оригинальная конструкция винтовой лестницы, особенно для частного здания. Дизайнеры придумали способ фиксации ступеней винтовой лестницы на специальным образом изогнутых тетивах или косоурах (это несущие элементы лестниц).

Винтовая лестница из дерева и стекла

Винтовые лестницы второй и третьей модели можно изготовить и установить самостоятельно, модульные лестницы очень просты в сборке. Но четвертый вариант требует особого внимания и навыка, поэтому самостоятельным проектированием, изготовлением и установкой лучше не заниматься, а доверить это дело профессионалам.

Металличская винтовая лестница с коваными элементами

Черная металлическая винтовая лестницаБежево-серая лестница в интерьереКоричнево-черная винтовая лестницаСтеклянная винтовая лестница в интерьереДеревянная оригинальна винтовая лестницаСерая металлическая винтовая лестницаКрасивая деревянная винтовая лестница

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Ступени

Ступени для лестниц из дерева укрепляют композицию и выступают частью, принимающей на себя нагрузки. От размера, ширины, толщины и прочности ступеней зависит безопасность, надежность и комфорт конструкции. Доски для лестницы изготавливается из различных пород дерева, которые определяют стоимость и сложность исполнения будущего изделия.

Из массива дуба

Дуб — твердая и прочная порода, способная выдержать большие нагрузки. За счет гибкости изделиям из массива дуба придают любую форму, удобную для формирования лестничных конструкций. Доска светло-желтого оттенка, со временем темнеет, придавая изделиям еще большего шарма. Насыщенность цвета выглядит эффектно и выгодно выделяется в интерьере.

Из массива ясеня

Ясень — это прочная, эластичная древесина, устойчивая к внешним воздействиям. Модели лестниц из ясеня выглядят аккуратно и современно, придают изысканности общему стилю

Чтобы сохранить древесину в отличном состоянии на десятилетия, важно соблюдать некоторые рекомендации. Так, температура воздуха в помещении, где находится лестница из ясеня, должна быть в пределах 18-28°С, влажность — 40-55%

Влажную уборку лучше проводить без использования моющих средств.

Из массива лиственницы

Лиственница представляет собой прочную породу дерева. Характеризуется темно-желтым или золотисто-желтым оттенком со светло-коричневыми прожилками. Доска устойчива к повышенной влажности и гнили, при этом цена на нее доступная.

Статья по теме: Лестница на чердак: какую лучше выбрать и как самостоятельно установить?

Из массива сосны

Древесина имеет светло-серый оттенок и привлекательный рисунок. Обладает невысокой прочностью, низкой устойчивостью к внешним воздействиям. При повышенной влажности ступени из сосны увеличиваются в размере. Для большей прочности материал покрывается лакокрасочными составляющими. Массив пользуется спросом за счет низкой стоимости.

Из массива бука

Лестницы из бука делают возможным внести в интерьер частного дома гармонию и неповторимую атмосферу. Древесина является податливым и универсальным материалом, позволяющим создавать прочные и надежные конструкции разных стилей и форм. После обработки устойчивость доски к влаге повышается.

Современные производители предлагают широкий выбор готовых работ из природного массива. Изделия выглядят красиво и изящно, создают атмосферу уюта и комфорта в помещении. Дерево способствует поддержанию благоприятного микроклимата, наполняет дом свежестью и теплом. Выбрав услугу индивидуального заказа, клиент сможет воплотить свои самые смелые и неповторимые идеи.

Плюсы винтовых лестниц

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности

Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности)

Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Размеры винтовых лестниц

Принятые размеры винтовых лестниц основываются на эргономических принципах и правилах безопасности, то есть в основе лежит удобное перемещение и безопасная эксплуатация сооружения.

Основные размеры:

  • ширина лестничного марша 530- 1430 мм ;
  • диаметр отверстия в перекрытии 1400- 3400 мм ;
  • диаметр лестницы по наружному краю перил 1300- 3300 мм ;
  • диаметр прохода по внутреннему краю перил 1200- 3200 мм ;
  • расстояние между витками (высота прохода) от 1900 мм , выше роста человека, чтобы не пригибаться при ходьбе;
  • угол одного поворота лестницы по спирали – 270-360°.
  • ширина проступи в районе движения – от 200 мм , а на расстоянии 150 мм от стойки – от 100 мм, хотя оптимальной является ширина 280 мм , так как при спуске, опираясь только на пятку, можно упасть;
  • высота подъема ступени 150- 200 мм . Для винтовой лестницы оптимальной будет высота не меньше 170 мм , так как при подъеме верхние ступени зачастую находятся над головой идущего;
  • количество ступеней в полном обороте больше 12, во всей же конструкции их должно быть нечетное количество;
  • высота перил в пределах 900- 1200 мм .

Если говорить об основной лестнице, а не о чердачной, то диаметр проема в перекрытии должен быть не менее 2000 мм, а проступь должна быть длиной от 900 мм , то есть диаметр лестницы – 1800 мм . Разница в 100 мм на сторону предназначена для того, чтобы выполнить ограждение, и рука удобно располагалась на поручне. Для доступа на чердак будет удобна дополнительная лестница диаметром 1200 мм в проеме – 1400 мм.

Если учесть, что процентов тридцать длины проступи уходит на нависание забежных ступеней друг над другом у центрального столба, то для хождения остается немногим более полуметра. Разойтись на такой лестнице трудно, а увеличивать диаметр смысла нет. Кроме того, по ней сложно носить грузы, для этой цели диаметр отверстия в перекрытии должен быть не меньше 2200 мм . Но все эти недостатки компенсируются красотой и компактными размерами сооружения.

Расчет лестницы

Своими руками — Как сделать самомуКак своими руками сделать двухмаршевую лестницу на второй этаж фото чертежиДвухмаршевая лестница на второй этаж своими руками


Если позволяет конструкция дома и расположение комнат, лестницу лучше делать маршевой, то есть с прямым пролетом. Ее изготовить проще всего. Плюсом является и то, что она не оказывает чрезмерной нагрузки на несущие перекрытия. Устройство такой лестницы состоит из таких главных элементов: ступени, подступенки и косоуры. Из недостатков можно назвать то, что такая лестница занимает много места. Один из самых важных этапов обустройства лестницы – расчет необходимого угла, ширины и высоты ступенек и их количества. Расчет лестницы на второй этаж своими руками должен производиться с максимальной точностью, чтобы потом не было проблем и несоответствия.

Угол

Чем больше угол наклона, тем труднее ходить по такой лестнице, но вместе с этим такое сооружение занимает гораздо меньше места. Для жилых помещений оптимальным считается угол в 23-37 градусов, это удобно для перемещения людей и транспортировки тяжелых предметов.

Ширина

Ширина лестничного марша играет немаловажную роль. Нужно учитывать, сколько человек будут ходить по этой лестнице. Минимальная ширина должна быть не менее 90 см. Если нет нужды бороться за каждый квадратный сантиметр, лестницу желательно сделать более широкой (120-140 см). Конечно, размеры дачного домика слишком маленькие для такой лестницы, поэтому в данном случае можно ограничиться и 80 см. Но лестница обязательно должна быть прямой и идти вдоль одной стены.

Высота, длина и количество ступеней

От высоты напрямую зависит количество ступенек. К расстоянию от пола до потолка необходимо еще прибавить толщину перекрытия. Оптимальная высота ступеньки варьируется от 18 до 20 см. Чтобы узнать количество ступенек, необходимо разделить высоту комнаты на оптимальную высоту ступеньки. Например, высота помещения (Н) – 2,5 м, а оптимальная высота ступеньки – 19 см. В результате выходит, что нужно сделать 13 ступенек. Ширина проступи должна быть не менее 25 и не более 30 см. Ширину проступи умножают на количество ступенек и получают размер проекции на пол. Например, 13 ступенек умножить на 26 см получится 3, 38 м (D).

Чтобы рассчитать общую длину лестничного марша, придется воспользоваться теоремой Пифагора. В нашем случае это будет Н2+D2=L2. Длина лестницы (L) равняется 4,2 м. Ниже можете посмотреть видео по расчету.

Изготовление

Зная точные размеры, можно закупать необходимые материалы и приступать к изготовлению элементов лестницы. Перед покупкой желательно определиться, стоит ли изготовлять все элементы самостоятельно или лучше приобрести готовые комплекты в профильных магазинах.

Второй вариант проще, но дороже. В первом случае необходимо подобрать хорошо высушенную древесину и перенести чертежи

Моменты, на которые нужно обратить внимание:

  1. Нужно постараться хорошо выпилить косоуры. Эти несущие элементы должны быть прочными, надежными и качественно изготовленными. Для косоуров подбирают цельные доски толщиной в 5 см.
  2. Поступи тоже должны быть ровно выпиленными и иметь аккуратные закругления по краям. Для этих элементов достаточно доски толщиной в 3 см.
  3. Для подступенек не стоит брать толстую доску, толщины в 1,5 см будет вполне достаточно. Вся нагрузка идет на косоуры, а подступеньки – это дополнительные элементы, которые делают конструкцию лестницы закрытой.
  4. Балясины и поручни лучше приобрести уже готовыми. Рассчитывая количество балясин, нужно помнить, что по нормам безопасности, если в доме есть маленькие дети, то на каждую ступеньку положено по две балясины.


Сначала устанавливают косоуры по предварительно проставленной разметке. Внизу они фиксируются с помощью опорного бруса, а вверху вставляются в специально вырезанные зазоры. Чтобы конструкция была ровной, в процессе работы необходимо время от времени проверять элементы уровнем и отвесом. Затем приступают к монтажу подступенников, а сверху закрепляют панели поступей. После этого можно приступать к установке балясин и перил.

Завершающий этап – отделка. Деревянную поверхность необходимо обработать шлифмашинкой, а затем покрыть антисептическим составом. После полного высыхания приступают к декоративной отделке. Если нужно, то на этом этапе можно тонировать древесину, а потом покрыть лаком в несколько слоев. После высыхания лака лестница полностью готова к эксплуатации.

Зная, как изготовить лестницу, можно с воодушевлением приниматься за дело. Монтаж этого сооружения не такое трудное дело, как кажется на первый взгляд. Поэтому читаем, вникаем и делаем!
