Для чего нужна фановая труба в канализации в частном доме

Начнем с основ. Фановая труба – это отрезок канализации, соединяющий ее с атмосферой. Она используется для компенсации недостатка давления в системе канализации при залповом сливе, а также как составляющий элемент вентиляции канализации. Как правило, выполняется в виде ответвления от стояка канализационной трубой диаметром 110 миллиметров, которая выходит вертикально на крышу дома.

Фановый стояк (слева) и типичные сифоны с гидрозатворами.

Что будет, если не сделать фановую трубу

гидрозатворы постоянно, либо время от времени, будут срываться, и дом наполнится неприятными запахами из канализации

Причем это не просто запахи, канализационный газ ядовит и в больших концентрациях очень опасен.
Не будет обеспечена полноценная вентиляция канализации, что особенно важно при наличии на участке септика или выгребной ямы. Бактерии в септике будут работать намного лучше при постоянном притоке свежего воздуха, и ассенизатора придется вызывать реже.

Можно ли использовать вакуумный клапан вместо фановой трубы

Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т.д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.

И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:

  • не придется выкладывать отдельный вентканал под фановую трубу;
  • в крыше не нужно делать лишнее отверстие;
  • не надо тратиться на канализационную трубу и ее утепление.

В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.

Вакуумные воздушные клапаны для канализации разных производителей.

При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.

  • Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
  • При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
  • Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.

Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.

Особенности установки фановой трубы

Фановая труба в доме и выход ее на крыше.

С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:

  • Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
  • При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
  • Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
  • Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
  • Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
  • нельзя располагать фановую трубу в одной шахте с другими вентканалами.

Особенности монтажа фановой трубы

Внутреннее устройство канализационной системы, основные функции которого состоят в отводе сточной воды в центральный стояк, имеет отличную вентиляцию, если при её обустройстве была установлена фановая труба.

При этом если планируется сооружение канализационной вентиляции своими руками, то важно знать определённые правила проведения работ подобного рода. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере.

Для улучшения циркуляции воздушных потоков, начальную часть канализации располагают в теплом помещении, в то время как конечную на улице. Благодаря этому достигается оптимальный перепад температуры и давления, за счёт чего неприятные ароматы максимально быстро выводятся за пределы помещения.

Неприятный аромат в санузле может появляться из-за того, что на санитарно-технических приборах были установлены сифоны несоответствующего малого диаметра. В таких сифонах вода выполняющая функцию обратного клапана быстро высыхает, открывая беспрепятственный доступ запахам из канализационной системы внутрь здания.

Для решения проблемы используется фановая труба, которая позволяет достичь следующих эффектов:

  • благодаря разряжению внутри стояка неприятный запах поднимается и выводится за пределы помещения;
  • при высыхании воды в сифонах потоки воздуха из канализации по-прежнему будут выводиться на улицу, а не в дом.

Фановую трубу фактически можно считать продолжением центрального стояка канализационной системы. При этом её изготовление, возможно, своими руками для чего подойдёт стандартная пластиковая канализационная труба с подходящим диаметром.

Правила вывода трубы вентиляции за пределы помещения

Основной задачей бытовой внутридомовой канализационной системы является транспортировка стоков из помещения в центральную городскую канализацию. Для увеличения эффективности её работы обязательно необходима качественная вентиляция.

Вертикальная конструкция фанового стояка обязательно должна быть выведена на крышу здания. Категорически противопоказано выводить её в чердачное помещение

Для правильного монтажа фановой трубы важно придерживаться определённых правил

  1. При выводе фанового стояка за пределы крыши необходимо чтобы её край возвышался над верхней точкой здания не менее чем на полметра. Если чердачное помещение или крыша используется для бытовых нужд, длина стояка увеличивается до 3-м.
  2. Сечение фановой трубы должно полностью соответствовать диаметру центрального канализационного стояка.
  3. С помощью одной вентиляционной системы можно обслуживать несколько канализационных стояков.
  4. Категорически противопоказано выводить такую систему с вентиляцией воздуха или дымоходом отвода продуктов горения.
  5. Конец фановой трубы, выведенный над крышей, должен находиться не ближе четырёх метров от самого ближнего балкона или окна.

Для канализационного стояка, выведенного за пределы крыши не нужны какие-либо дополнительные вытяжные устройства. А, точнее, их использование может привести к появлению конденсата, который при минусовых температурах замерзает, перекрывая выходное отверстие.

Особенности монтажа

При самостоятельном оборудовании системы водоотведения важно обратить внимание на следующие особенности возведения фановой трубы:

  • Если канализация имеет стояк, необходимо просто нарастить его до требуемой высоты. При установке фановой трубы в горизонтальную канализацию, подключение следует выполнять в том месте, где сходится наибольшее число труб – это обеспечит максимальный приток воздуха ко всем веткам трубопровода.
  • Чтобы предотвратить разгерметизацию трубы из-за вибрации, все стыки закрепляют хомутами и фиксируют к несущим конструкциям дома.
  • При возведении канализационной вентиляции внутри дома, проводят трубу через перекрытия, чердак, кровлю и выводят на улицу. При этом внешнюю часть трубы необходимо утеплить и надежно зафиксировать, чтобы сделать менее подверженной негативному воздействию погодных капризов. При возведении внешней фановой трубы ее утепляют и фиксируют по всей длине.
  • Фановую трубу, проложенную открытым способом в помещении, необходимо звукоизолировать.
  • К нескольким стоякам или сложным узлам системы водоотведения можно подключить отдельные фановые трубы, а затем объединить их в одну, которая и будет выведена на улицу. При этом для изменения направления используют отводы 15, 30, 45 и 87 градусов, под прямым углом повороты выполнять нежелательно.
  • Соединение комплектующих выполняется “по конденсату” – каждый элемент устанавливают раструбом вверх, а в него вставляется следующий. В этом случае конденсированная влага не будет задерживаться в местах соединения и в холодный сезон не будет образовываться наледь.

https://youtube.com/watch?v=HkdNv_ydf8w

Пример написания заявления

Заявление на замену стояка оформляется в свободной форме. В нем необходимо подробно описать ситуацию, которая сложилась и требует срочного вмешательства со стороны. Заявление подается на имя начальника УК или ЖЭКа.

В качестве примера заявления можно взять следующий образец:

  • в шапке указываются реквизиты получателя, ФИО руководителя организации;
  • посредине листа пишется слово «заявление»;
  • содержание включает в себя данные отправителя (ФИО, адрес проживания). Также при подаче заявления на замену стояков нелишним будет уточнить то, что владелец жилья своевременно и в полном объеме оплачивает коммунальные услуги и, что ЖЭК, в свою очередь, обязан незамедлительно выполнить качественное обслуживание;
  • привести примеры нарушения оказания услуг, качество которых противоречит нормам действующего законодательства;
  • в конце заявления следует написать конкретную просьбу, которую собственник квартиры хочет получить;
  • также в заключительной части следует написать просьбу сообщить заявителю о принятых мерах;
  • заявление подписывается и ставится дата обращения.

При возникновении проблем с написанием заявления, можно использовать образец, который есть в каждой управляющей компании и ЖЭКе.

Использование гибких стояков

Перед установкой фановых труб для унитаза нужно просчитатть сначала их размеры.

При монтаже гофры-фана к системе канализации пользуются отводами 110 мм в диаметре. Хотя значение этого показателя зависит от диаметра слива унитаза, который обычно равняется 75 мм. Иногда такого сечения недостаточно, поскольку сильный напор сточных вод может перекрыть слив, что может привести даже к засору в унитазе (такое случается редко). Учитывая эти обстоятельства, используют фановую трубу для унитаза больших диаметров.

Монтируя гибкую фановую трубу для выпуска унитаза, следует придерживаться таких правил

  • диаметр фана должен быть больше, чем просвет магистральных стояков. В противном случае, при наличии большого водного напора, нарушится герметизация;
  • армированный фановый канализационный стояк необходимо выводить под помещением, которое не отапливается. А начинаться он должен в теплой комнате. Такое расположение обеспечит качественную вытяжную вентиляцию. Проводя инсталляцию следует помнить, что фановая труба не должна оканчиваться на чердаке, поскольку на нем будет слишком много влаги, что может вызвать разрушение отдельных строительных элементов;
  • для целого дома достаточно одной вентиляции. В случае необходимости, можно обеспечить разветвление с помощью специальной крестовины. Если дом большой, в нем установлены несколько санузлов, то рекомендуется для каждого из унитазов смонтировать свою фановую трубу.


Фото разветвленной вентиляции Одними из лучших считаются фановые трубы для унитаза чешской компании Alcaplast.

Замена фановой трубы в квартире

Жителям новых домов, как правило, не приходится думать о замене коммуникаций, потому что трубопроводы в новостройках выполняются из современных пластиковых материалов, а вот для жителей старых домов эта проблема со временем может превратить в глобальную. За десятилетия трубы приобрели неэстетичный внешний вид и серьезно износились. Работу по их замене можно выполнить самостоятельно, если правильно выполнить подготовку к ремонту.

Сразу скажем, что этот процесс займет много времени и денег. Для того, чтобы убедиться в этом, позвоните в любую сантехническую компанию. Если у вас есть хотя бы небольшой опыт проведения подобных работ, то можно совершить этот процесс своими руками. Возможно вам придется приобрести некоторые инструменты, но, в любом случае, сэкономить получится намного больше. Рассмотрит процесс монтажа фановых труб в квартире.

На этапе планирования и подготовки может показаться, что этот процесс довольно легок

Действительно, что может быть сложного в демонтаже одной трубы и замене на новую? Однако не стоит быть слишком оптимистичным, в этом деле есть много нюансов, на которые нужно обратить пристальное внимание.
Сперва нужно составить схему. Если вы проводите замену канализационной фановой трубы в этом доме впервые, то мастер должен придерживаться предыдущей схемы прокладки труб, не создавая ничего нового

Не являясь квалифицированным специалистом, очень сложно составить новую схему труб, так как нужно будет правильно соблюдать их наклон, грамотно обустроить места поворотов и тому подобное.
Поэтому стоит скопировать старую схему в масштабе и перенести её на бумагу. Это поможет правильно высчитать необходимый размер труб, выбрать нужные фитинги и другие материалы.

В процессе выбора материалов современные хозяева квартир и частных домов все чаще склоняются к изделиям из полипропилена и ПВХ.

Для монтажа трубопровода внутри здания рекомендуется использовать изделия из полипропилена, так как при возгорании ПВХ выделяет отравляющий газ фосген.

Если вы спланировали замену сантехнических или фановых труб в квартире, то нужно подготовить соответствующие материалы. Фановая труба обычно устанавливается в 110-миллиметровом варианте, поэтому нужно приобрести её заменитель такого же размера. Длина трубы определяется по схеме.
Помимо этого, при демонтаже новой фановой трубы и установке старой необходимо будет использовать такие инструменты, как перфоратор, болгарка с кругом по металлу, маркер и зубило.

Процесс замены фановой трубы не очень сложен, но не стоит относиться к этому делу безответственно. Ведь в случае неправильной установки конструкции, потребуется её демонтаж, что чревато экономическими потерями.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

  • Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
  • Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
  • Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор – водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

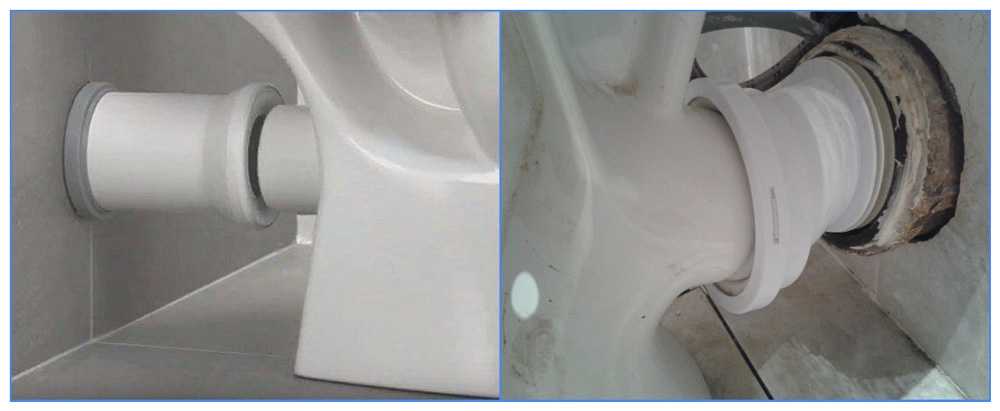

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

  • Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
  • При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
  • Герметичность соединения клапана с трубами достигается путем использования резиновых колец;

Срок службы обратного клапана достигает нескольких десятилетий.Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему

На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность. Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции.

Демонтаж старой трубы

  1. Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент. В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.

    Схема монтажа

  2. В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.
  1. Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.

    Металлические хомуты

  2. Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

  • Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
  • Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
  • Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
  • Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения

Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете

Установка и замена клапанных деталей

Такие детали ставят во время монтажа или разборки сети в зоне состыковки трубного сортамента, или посредством врезки с сеть

При этом важно учесть, что объем клапана должен отвечать габаритам трубопровода. Если такое невозможно, то нужно ставить переходник

Несколько советов по такому монтажу:

  • Выбирая место для монтажа, нужно помнить, что в последствие оно всегда должно быть доступным.
  • Каждая модель имеет указание стрелки для направления движения жидкости, нарушать это при работе нельзя.
  • Стрелку нужно направлять к сточному коллектору, тогда он будет правильно функционировать.
  • Перед работой необходимо провести тестирование устройства на уровень герметичности.
  • Если герметичность небольшая, то при работе возникает высокая вибрация и шумы. Для устранения данной проблемы придется снять крышку, и заменить затвор. Можно полностью не менять весь затвор, а поставить другую герметичную окантовку. Она демонтируется очень легко.

Когда требуется замена фановой трубы

Спустя годы использования канализация начинает беспокоить владельцев домов и квартир слишком частыми засорами и постоянным проникновением неприятного запаха в жилое пространство. Это верный признак того, что потребуется замена фановой трубы.

Монтаж фановой трубы

Замена вентиляционного стояка проводится в соответствии с проектной документацией и состоит из таких этапов:

  • Демонтаж старого трубопровода;
  • Установка новых элементов системы.

Замена пластиковых элементов достаточно простая процедура, ее можно выполнить самостоятельно. Если же на стояке установлены старые чугунные трубы, от этого несколько усложняется замена устройства.

Демонтаж чугунной канализации – это сложная задача, которая требует навыков и сноровки. Кроме того, большой вес трубопровода (порядка несколько сотен килограмм) может травмировать человека при неправильном обращении. Именно поэтому такая замена должна в обязательном порядке осуществляться специалистом.

Условно процесс демонтажа можно разделить на следующие этапы:

  1. Убедиться, что фановая труба полностью отключена. На практике многоквартирного дома это означает оповестить всех соседей о необходимости не пользоваться сантехническими узлами некоторое заранее договоренное время.
  2. Поэтапное отсоединение всех канализационных магистралей, что идут к стояку. Понадобится болгарка, кувалда и немалые физические усилия.
  3. На этом демонтаж завершен.

Установка фановой трубы

Далее производится собственно замена – установка новых элементов системы. Оптимальным вариантом для стояка канализации является фановая труба из полимерных материалов, она обладает целым рядом важных достоинств:

  • Небольшой вес, что значительно ускоряет и упрощает монтаж внутренней сети канализации;
  • Полная химическая инертность;
  • Высокий уровень звукопоглощения;
  • Длительный срок использования;
  • Низкая стоимость.

Если в частном загородном доме установлено сразу несколько канализационных стояков, как правило, фановую трубу монтируют на один из них, а во всех остальных размещают устройство обратного клапана. Внешне стояк можно скрыть в специально оборудованном коробе, однако стоит предусмотреть место для ревизии.

Установка

Требования, предъявляемые к технологии установки фановых трубопроводов такие же, как и для остальных канализационных труб. Так можно перечислить основные условия монтажа:

  • Участки трубопроводов, прокладываемые горизонтально должны иметь минимальный уклон в 0,02% в сторону канализационных стеков;
  • Несколько канализационных стояков можно объединять одной фановой трубой;
  • Изменять направление фанового трубопровода можно после последнего гидрозатвора и только выше уровня по стояку;
  • При объединении трех и более трубопроводов необходимо выполнять соединение с углами в 45 и 135 градусов соответственно;
  • При эксплуатируемой крыше или обитаемом чердаке монтаж фанового дефлектора производится на высоте от 30 см ближе к коньку кровли;
  • Выход фановой трубы допускается не ближе четырех метров в горизонтали от балконов или мансандровых окон.

Схема установки с выводом на крышуВажно! Любое объединение трубопроводов фановых труб, вентиляционных систем и дымоходов категорически запрещено.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
