Схемы соединения аккумуляторов
К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.
Параллельное соединение аккумуляторов 18650
Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.
Последовательное соединение аккумуляторов 18650
Маркировка высокотоковых Li-ion элементов 18650
В таблице приведена расшифровка маркировки высокотоковых аккумуляторов известных брендов:
| Производитель | Модель | Емкость, мАч | Предельный ток разряда, А |
| Panasonic | NCR18650BD | 3200 | 10 |
| NCR18650PD | 2900 | ||
| NCR18650PF | 2900 | ||
| CGR18650CH | 2250 | ||
| Sanyo | UR18650SA | 1300 | 15 |
| UR18650W2 | 1500 | 18 | |
| UR18650SAX | 1300 | 25 | |
| UR18650WX | 1500 | ||
| UR18650RX | 2000 | 10 | |
| UR18650EX | 20 | ||
| NCR18650GA | 3500 | 10 | |
| Samsung | INR18650-13P | 1300 | 10 |
| INR18650-13Q | 18 | ||
| INR18650-15Q | 1500 | 18 | |
| INR18650-15M | 23 | ||
| INR18650-15R | 25 | ||
| INR18650-20Q | 2000 | 15 | |
| INR18650-20R | 22 | ||
| ICR18650-22P | 2200 | 10 | |
| INR18650-24R | 2400 | 25 | |
| INR18650-25R | 2500 | 20 | |
| INR18650-30Q | 3000 | 15 | |
| INR18650-32E | 3200 | 10 | |
| INR18650-35E | 3500 | 8 | |
| LG | HB2 | 1500 | 20 |
| HB6 | 25 | ||
| HD2 | 2000 | 20 | |
| НE1 | 10 | ||
| HE2 | 2500 | 20 | |
| HE4 | |||
| HG2 | 3000 | 20 | |
| MH1 | 3200 | 10 | |
| MJ1 | 3500 | ||
| Sony | SE US18650VT | 1300 | 20 |
| US18650VT | 1100 | 10 | |
| US18650V3 | 2250 | ||
| US18650NC1 | 2900 | ||
| US18650VTC3 | 1600 | 30 | |
| US18650VTC4 | 2100 | ||
| US18650VTC5 | 2600 |
Общие характеристики 18650
| Емкость (mAh) | Выходное напряжение (В) | Максимальный ток (А) | Защитная плата |
|---|---|---|---|
| 1100 | 3.3 | +/- | |
| 1300 | 3.6 | 18 | +/- |
| 1620 | 3,6-3,7 | 20 | +/- |
| 2000 | 3,6-3,7 | 20-30 | +/- |
| 2100 | 3,6-3,7 | 20-30 | +/- |
| 2200 | 3,6-3,7 | 20-30 | +/- |
| 2400 | 3,6-3,7 | 20-30 | +/- |
| 2500 | 3,6-3,7 | 20-35 | +/- |
| 2600 | 3,6-3,7 | 20-35 | +/- |
| 2800 | 3,6-3,7 | 20-35 | +/- |
| 3000 | 3,6-3,7 | 20-35 | +/- |
| 3100 | 3,6-3,7 | 20-35 | +/- |
| 3200 | 3,6-3,7 | 20-35 | +/- |
| 3350 | 3,6-3,7 | 20-35 | +/- |
| 3400 | 3,6-3,7 | 20-35 | +/- |
| 3500 | 3,6-3,7 | 20-35 | +/- |
| 3600 | 3,6-3,7 | 20-35 | +/- |
В таблице приведены наиболее популярные аккумуляторы.
Размеры с защитой 66,5*18 мм и 66*18 мм без защиты. Вес в среднем около 40 грамм.
Основные производители: Samsung, Fenix, Avant, LG, Panasonic, Olight, Camelion, Proconnect, Rombica, SANYO и SONY.
Как зарядить аккумулятор 18650?
Выполнять подзарядку элемент питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.
- Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
- Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
- Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
- Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
- В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.
Как зарядить аккумулятор 18650 без зарядного устройства?
Без подзарядника выполнить наполнение АКБ энергией можно только через USB пор. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.
Зарядное устройство для батареек 18650
Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно устройство с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.
Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.
Те зарядные устройства, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.
В розничной торговле могут встретится смешанные типы зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.
Устройства, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.
Что делать если 18650 не заряжается?
Проверьте дату изготовления, возможно его срок уже иссяк.
Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
Проверьте исправно ли зарядное устройство
Возможно перемололся провод.
Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины
Причиной может быть налет, ржавчина или окисление.
Проверьте есть ли электричество в доме.
Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.
Как зарядить аккумулятор 18650 зарядкой от телефона?
Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:
- Мобильная зарядка ТР 4056.
- АКБ.
- Паяльник.
- Провода.
- USB провод с подходящим разъемом.
- Зарядник для телефона.
После сбора устройства остается подсоединить его к ЗУ телефона с помощью USB кабеля.
А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.
Смотрите видео о том, как собрать крутую батарею с солнечными панелями.
Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

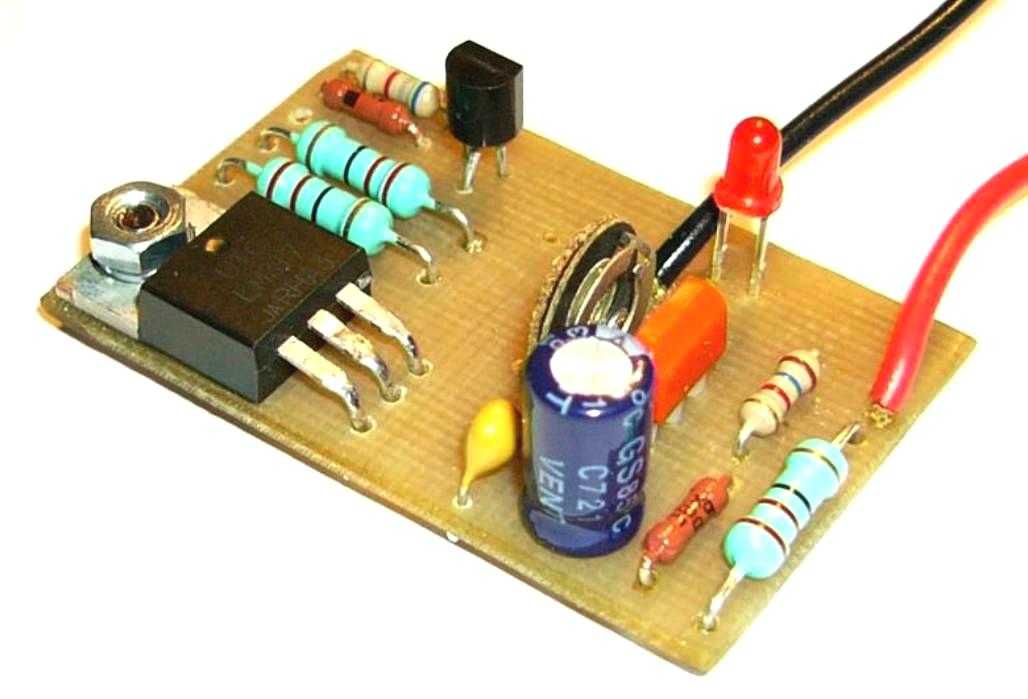

Как сделать зарядник для батареек 18650?

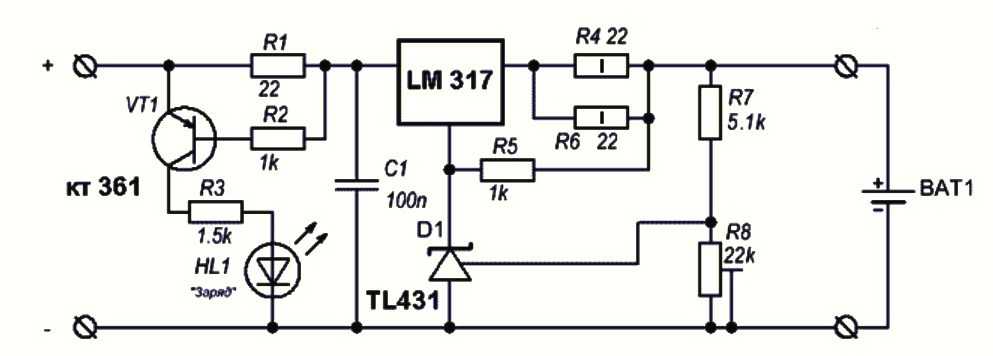

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.
В видео представлен пример создания ЗУ для данного элемента питания.
Длительность применения
Габариты аккумулятора во многом определяют длительность его работы. Однако, для определения этого параметра применяется показатель mAh. Для обозначения емкости автомобильных аккумуляторов используется понятие Ah.
Миллиампер в час — понятие, которое применяется для определения количества вырабатываемого тока в течение часа эксплуатации аккумулятора под постоянной нагрузкой. При емкости 3000 mAh батарейка способна выдавать 1500 миллиампер в течение двух часов. Границей глубокого разряда в этом случае составляет 300 миллиампер. Потеря всей емкости становится причиной быстрого износа конструкции.
Аккумуляторная батарея 1cr18650 или ur18650y в большинстве случаев выбирается по показателю емкости. К особенностям этого параметра отнесем следующие моменты:
- Более высокий показатель емкости существенно продлевает срок службы устройства. Однако, только при применении современных технологий производства увеличить показатель можно без увеличения размеров корпуса.
- При эксплуатации аккумулятора показатель емкости уменьшается, но при зарядке увеличивается. При большом количестве циклов разряда и зарядки максимальная емкость может упасть на 50% от заявленного производителем.
Рекомендуем: Схема параллельного подключения аккумуляторов Емкость позволяет лишь частично определить срок службы аккумулятора от одного заряда, так как на этот показатель оказывает влияние величина нагрузки. Батарея с емкостью 3000 mAh может прослужить один или несколько часов, все зависит нагрузки. Стоит учитывать, что длительное применение становится причиной нагрева аккумулятора и ускорению процесса разрядки.
Типы батареи 18650
Вариант аккумулятора 18650. По своему составу батарейки 18650 – это литиевые ионные аккумуляторы (li ion). Они пришли на смену никель-кадмиевым батарейкам, т.к. имеют по сравнению с ними много достоинств. По химическому составу бывают литий-железо-фосфатные, литий-кобальтовые, литий-марганцевые.
Каждый из этих типов аккумуляторов имеет свои достоинства. Максимальную емкость (а значит, и время работы без подзарядки) имеют кобальтосодержащие батарейки. Железо-фосфатные аккумуляторы – самые безопасные и экологичные. Максимальный срок службы имеют марганцевые аккумуляторы.
Смена полярности аккумулятора
Алгоритм переполюсовки АКБ:
- разрядить аккумуляторную батарею в «0» — повесить на клемму какую-нибудь нагрузку;
- минусовой провод переподключить к плюсовой клемме, а плюсовой к минусовому;
- зарядить АКБ;
Перед началом зарядки рекомендуют дать высокий ток — обычно достаточно 10% от емкости устройства.
Эта процедура чревата последствиями. Особенно в том случае, если аккумуляторная батарея не отличается высоким качеством. В дешевых устройствах используют очень тонкие свинцовые и диоксидные пластины. Их толщина чуть больше фольги. Они не выдержат сульфатацию, разрушатся. Не стоит проводить переполюсовку без проверки характеристик АКБ, если он уже эксплуатировался. Нужно проверить не мутный ли электролит внутри отсеков, нет ли замкнутых банок, достаточная ли плотность у устройства. Если есть хоть какие-то проблемы с батареей, то она не выдержит процедуру. Поэтому чтобы не тратить средства и не подвергать себя, авто опасности, разумнее разобраться с понятием полярность батарей, покупать те, которые рекомендованы производителем автомобиля.
Как и чем заряжать аккумуляторы 18650
Как нужно заряжать
В настоящее время подавляющее большинство ЗУ можно назвать универсальными, однако во время зарядки АКБ 18650 следует в обязательном порядке соблюдать следующие важные рекомендации:
На первой стадии важно давать не больше 0,05 В. При завершении процесса — увеличивать данный параметр ровно до 4,2 В
Желательно применять те зарядки, которые сами могут автоматически управлять ходом зарядки аккумулятора. Они выключаются сами сразу после набора необходимой мощности. Бюджетные и самодельные устройства для зарядки не оснащаются специальными контроллерами, потому человек сам должен прослеживать ход всей процедуры зарядки. Ток заряда при этом должен быть 0,5-1 А. При более крупном значении заряд будет набираться намного скорее. Но сразу давать силу тока в 1 А нельзя. Показатель увеличиваться должен обязательно очень постепенно.
Более быстрые методы зарядки можно применять исключительно в различных особых случаях. Время данного процесса не должно быть более трех часов. Перезаряд регулярно приводит к поломке элементов батареи, вызывая сильный перегрев.
Чем заряжать
У различных моделей зарядных устройств различные технические параметры, различный набор опций и прочее. В настоящее время заряжать батареи формата 18650 можно посредством следующих ЗУ:
- Простые. Эти зарядные устройства дают ток силой в 1 А. У них есть только одно отверстие для аккумуляторов 18650.
- Усовершенствованные. Такое устройство имеет уже два места для АКБ. Наибольший уровень напряжения при этом — 4,2 В. Эти зарядки отличается более дорогой ценой. Среди его дополнительных функций можно отметить индикацию заряда. Кроме того, устройство само ограничивает время зарядки, предотвращая таким образом возможный перезаряд.
- Самодельные. Если купить в магазине готовое зарядное устройство вообще невозможно, то его всегда сделать можно прямо дома. Все компоненты в таком случае соединяются согласно специальным схемам.
- Универсальные. Эти зарядки применяются для зарядки моделей и 18650, и 26650. Эти изделия используют для восстановления нормального функционирования элементов из никеля и лития. Самые дорогие ЗУ оборудованы специальным механизмом безопасности. Он избавляет от частого измерения напряжения и общей силы тока.
Применение 18650 аккумуляторов
- Батарейка 18650 вставляется в фонарик.
- Она нужна для вейпа или электронных сигарет.
- Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
- Квадракоптерах.
- Радиоуправляемых игрушках.
- Страйкбольных приводах.
- Для питания электромоторов.
- Ноутбуках.
- Шуруповертах.
- Дрелях.
- Плеерах.
- Электрических велосипедах.
- Переносных телефонных трубках.
Оплетка для батареек 18650
В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.
Выглядит оплетка следующим образом:
Сколько стоят аккумуляторы 18650?
Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.
На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.
АКБ емкостью 2500 mAh стоит 200 – 1400 р.
Отличие 18650 от аа батарейки
Основная разница заключается в следующем:
- Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
- Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
- Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.
Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи вида АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.
Им можно заменить три батареи АА или ААА, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие изделия будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.
Литий ионный аккумулятор 18650 подвержен старению
Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.
Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.
Что означает защищенный аккумулятор?
Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.
Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.
Так же существует механическая защита. Она срабатывает, когда скапливается большое количество газов.
Идеальная и максимальная емкость 1860
Какую емкость можно считать идеальной? Казалось бы, ответ тут очевиден – чем больше, тем лучше.
Ошибка №14
Однако запомните, на сегодняшний день не существует хороших аккумуляторов 18650 емкостью более 3600mAh.
Даже на официальном сайте от Panasonic (пруф) max емкость таких литий-ионок не превышает 3350-3450mAh.
Если вы на китайских моделях увидите значительно большие цифры (12000mAh или 15000mAh) – это однозначно подделка.
Максимум, что способны выдать подобные экземпляры 1000-1200mAh. Их еще называют тестовыми. Среди таких “высокоёмких брендов” отличаются Rakieta и UltraFire.
Ошибка №15
Если в названии вообще фигурирует слово Fire, лучше обходите стороной такую продукцию.
Эти аккумы как будто специально сделаны для пироманов. Заряжаешь по максимуму, бросаешь, и петарда готова к взрыву
Как подобрать под свою модель мода?
Разновидностей аккумуляторов достаточно много. Каждый из них имеет свои особенности, плюсы, минусы
Есть определенные проверенные модели АКБ, на которые стоит обратить внимание. При выборе устройства необходимо отталкиваться от определенных параметров. Параметры аккумуляторов:
Параметры аккумуляторов:
- Емкость батареи;
- Защитные элементы в комплектации;
- Максимальный ток, возникающий при эксплуатации;
- Максимальные параметры работы при продолжительной эксплуатации.
Для модов защитные функции не имеют значения. Для электронных сигарет подойдут и незащищенные устройства. Остальные параметры обязательно нужно учитывать при выборе батареи. Для измерения емкости используют миллиамперы. Максимальные показатели для 18650 составляют 3000 мАч. Но если производитель непроверенные, то такие данные поддаются сомнению.
Бокс моды на один аккумулятор требуют высокотоковых устройств. Другие батареи просто не будут функционировать. Прогрессивный прибор предупредит об этом надписью «battery weak» и отключится. Глупое устройство продолжит работу, что приведет к поломкам, а в критических ситуациях – к взрывам.
Пиковый ток должен быть не меньше 60А. Чем выше этот показатель, тем лучше. Максимальный ток при продолжительной работе 25A
Важно запомнить эту информацию и обязательно следовать ей
Для пикового тока разрешаются высокие показатели. Нагрузка при этом составляет всего несколько секунд, затем наступает большая пауза. Если каждое использование электронной сигареты будет пиковым, то можно испортить устройство и батарею. Нельзя активно использовать аккумулятор на максимальном токе.
Применение 18650 аккумуляторов
Батарейки 18650 являются распространенным источником питания, поскольку обладают многими преимуществами перед другими питающими устройствами. Используют их там, где необходимо длительное время сохранять заряд при небольшом размере. Это фонарики, плееры, ноутбуки, электросамокаты и прочая бытовая техника.
Оплетка для батареек
Корпус батареек одет в оплетку. Это термоусадочная пленка. После использования в течение длительного времени на ней появляются сколы, трещины, шероховатости и она приходит в негодность. Заменить оплетку можно самостоятельно, купив специальную термоусадку. Необходимо первоначально аккуратно освободить аккумулятор от старого покрытия, вставить его в новую пленку и заварить с помощью фена или любого другого источника тепла.
Сколько стоят аккумуляторы
Качественные аккумуляторы стоят недешево, однако это как раз тот случай, когда лучше не экономить. Стоимость этих устройств окупится за счет многократного использования.
Отличие 18650 от аа батарейки
Основными факторами являются емкость и возможность многократного использования. Минимальное напряжение аккумуляторов 18650 в 2 раза больше, чем у батареек типа АА. Поэтому в случае замены 18650 “пальчиковыми” батарейками, следует посчитать получившееся суммарное значение этого параметра и сравнить его с указанным в технических характеристиках аккумулятора
После этого оценить возможность превышения или уменьшения напряжения устройства, в котором применяются батарейки, обратив внимание на допустимые значения отклонений
Что означает защищенный аккумулятор
Подразумевается защита от слишком высокого заряда и как следствие – перегрева, или переразряда, что приводит к непригодности устройства. Наличие защиты указывается в описании устройства и с помощью соответствующей надписи на корпусе. Однако защищенные аккумуляторы длиннее на 2-3 мм, что следует учитывать при выборе.
Таблица характеристик 18650
Параметры некоторых видов аккумуляторов приведены в таблице ниже.
| Напряжение, В | Предельно допустимый ток, А | Емкость, мАч | Наличие защиты |
| 3,6 | 18 | 1 300 | +/- |
| 3,6 | 20 | 3 200 | +/- |
| 3,6-3,7 | 20-25 | 3 400 | +/- |
| 3,6-3,7 | 20-30 | 3 600 | +/- |
Характеристики аккумуляторов 18650: емкость, напряжение, ток
Разберем вначале основные характеристики аккумуляторов 18650 для электронных сигарет, чтобы в дальнейшем на них опираться. Основные параметры акб 18650:
- напряжение,
- ток отдачи,
- ток заряда,
- емкость,
- количество циклов заряд-разряд,
- безопасность использования,
- наличие платы защиты,
- срок службы.
- Напряжение характеризует разность электрических потенциалов между положительным («плюс») и отрицательным («минус») электродами аккумулятора 18650. Напряжение измеряется в Вольтах (Volt) и обозначается буквой «В» (V). Напряжение меняется в процессе разряда. Различают: максимальное напряжение — сразу после полного заряда,
- минимальное — ниже которого аккум для вейпа разряжать нельзя,
- номинальное — в середине разряда.
Электрический ток — это направленное движение заряженных частиц в проводнике. Измеряется в Амперах или миллиАмперах. Ток отдачи — это максимальный ток аккумулятора 18650, не приводящий к повреждению или ухудшению характеристик элемента.
Ток заряда — максимальный допустимый при зарядке аккумуляторной батареи 18650.
Ёмкость аккумулятора 18650 — характеристика, учитывающая время разряда при заданном токе. Ёмкость измеряется в миллиАмпер*часах (мАч), в зарубежном обозначении — milliAmper*hour (mAh).
Количество циклов заряд-разряд аккумулятора 18650 для вейпа определяется до снижения его ёмкости не более, чем на 10 процентов.
Безопасность использования — характеристика, учитывающая возможность возгорания аккума при его перезаряде, переразряде, перегреве или внешнем повреждении.
Для безопасного использования внутри аккумуляторов 18650 устанавливается плата защиты. При использовании незащищенных аккумуляторных батарей для вейпа, плата защиты предусмотрена в самом питаемом устройстве.
Срок службы аккумулятора 18650 показывает сколько лет он может эксплуатироваться при условии не превышения характеристики количества циклов заряд-разряд.
Полезные советы при работе с аккумуляторами 18650
Чтобы продлить жизнь хорошему аккумулятору, профессионалы советуют придерживаться нескольких важных правил.
Никогда не доводите батарею до полного разряжения. 18650 не обладает «эффектом памяти». Поэтому не требуется ждать, когда она окончательно разрядиться. Если уровень заряда опустится до нуля, срок службы аккумулятора намного снизится. Например, заряд нулевой емкости можно выполнить 400–600 раз. Если остаточная емкость будет достигать 15%, количество циклов заряда сильно увеличится 1000–1200.
Батарея должна окончательно разряжаться один раз в течение трех месяцев. Тестирование показало, что проводить полную зарядку литий–ионного аккумулятора бессмысленно. У него уменьшается емкость, снижается срок эксплуатации. Профессионалы рекомендуют в течение трех месяцев, хотя бы раз совсем разрядить батарею, а затем вновь ее зарядить.
Интересное видео про тесты 18650 аккумуляторов
Полный уровень заряда необходимо выдержать в течение 10 часов. В результате емкость отлично «раскачается», вернется ее первоначальная работоспособность. В любом случае, независимо от того, существует или нет «эффект памяти», порог заряда остается неизменным.
Очень важно правильно хранить аккумулятор 18650. Наилучшим будет хранение элементов, если уровень заряда не превышает 35–50%
В помещении требуется поддерживать температуру 15 градусов. На батарею не должны быть направлены прямые солнечные лучи. Аккумулятор боится ультрафиолетового излучения.
Недопустимо хранить аккумулятор в разряженном состоянии в течение нескольких месяцев. Он просто перестанет работать. Придется от него избавиться. Заряженная батарея может храниться намного дольше, но в определенных пределах. Иначе история повторится, она просто выйдет из строя.
Батарея 18650 не должна сильно нагреваться. Высокая температура наносит колоссальный вред состоянию аккумулятора. Перегрев связан с несколькими причинами:
- Прямое попадание солнечных лучей.
- Длительная эксплуатация;
- Рядом с элементами располагаются тепловые источники, например радиатор.
Всегда помните! Батарею 18650 нельзя эксплуатировать при температуре 40 — +50 градусов.
Зарядка аккумулятора должна выполняться регулярно. В противном случае даже очень хороший аккумулятор намного раньше придет в негодность
Поэтому очень важно выполнять основные правила зарядки литиевых батарей
Первоначальное напряжение заряда не должно превышать 0,05 В. В конце зарядки оно поднимается до значения 4,2 В. Указанные параметры, считаются самыми безопасными для таких аккумуляторов.
Зарядка может также выполняться, если ток заряда будет находиться в пределах 0,5 — 1 А. Наилучшим показателем считается 0,5 А, если ток увеличится до 1А, зарядка будет проходить немного быстрее.
Специалисты не советуют специально ускорять процесс, если в этом нет особой необходимости. Заряжать батарею нужно не более трех часов. Превышение этого срока может стать причиной изменения химической структуры аккумуляторной батареи.
Только если система оборудована механизмом контроля, время заряда может быть нарушено. Контроллер сам определит, когда необходимо отключить заряд.
Батарея 18650 не должна разряжаться до нуля. После этого никакой заряд не сможет вернуть аккумулятору прежние технические характеристики. Поэтому, нужно постоянно подзаряжать изделие, следить за его состоянием.
Советы по приобретению
При приобретении любых изделий часто возникает желание сэкономить. Но не в этом случае. Нижняя планка цены на высокотоковые элементы начинается от 3..3,5 USD. Все, что дешевле, скорее всего подделка, не соответствующая задекларированным характеристикам.
Другой момент – высокотоковые аккумуляторы по весу заметно тяжелее пальчиковых батареек, и можно выявить фейк простым сравнением. Это заметно, если подержать в руке поочередно одно и другое изделие. К сожалению, при приобретении через интернет этот способ непригоден.
Где можно покупать
Покупать можно в магазинах электротоваров и через интернет. Самый популярный путь – приобретение на АлиЭкспресс. Но там очень высок риск нарваться на подделку. Ориентироваться можно по стоимости и реальности заявленных характеристик, как указано выше.
Еще лучше покупать в известных проверенных магазинах (например, Nkon). Цены там заведомо выше, чем на АлиЭкспрессе, но риск купить фейк почти отсутствует.
Каких производителей стоит рассматривать
Список производителей, выпускающих литий-ионные элементы, невелик. В него входят:
- LG;
- Samsung;
- Panasonic;
- Sanyo;
- Murata;
- Litokala;
- Sony.
Фактически перечень еще короче. Производственные мощности Sony перешли Murata. Если на корпусе аккумулятора указан иной производитель, значит, это фейк. В лучшем случае это перемаркировка изделий указанных производителей.
Что делать, если у меня нет зарядного устройства?
Случается и такое, что ваш девайс внезапно разрядился, а зарядного устройства при вас нет. В таком случае, есть несколько вариантов:
– Носить с собой кабель microUSB, если в вашем вейп — устройстве предусмотрен соответствующий разъем. Современный мир наполнен разными гаджетами с гнездом USB, и, имея при себе кабель, вы сможете подключиться к любому устройству имеющему функцию «отдачи» напряжения. Помните, что ток заряда не должен превышать 1 Ампер! – Если же вы пользуетесь механическим модом, то в такой ситуации один выход – носить с собой дополнительный АКБ , лучше сразу несколько, так как механические моды расходуют большое количество энергии.
Настоятельно НЕ рекомендуем вам использовать «кустарные» методы зарядки аккумулятора (различные клеммы, провода, подключенные к другим источникам питания). Без специальных знаний вы рискуете испортить аккумулятор или, что хуже, нанести большой вред своему здоровью. Всегда лучше использовать безопасные способы пополнения энергии аккумуляторов – специальные зарядные устройства.
Немного о литий-ионных батарейках
Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.
Основные достоинства литий-ионной технологии:
- высокая энергоемкость;
- скорость заряда и разряда;
- небольшая величина саморазряда;
- маленькие размеры.
Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.
В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.
Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:
- В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
- В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.
Что такое аккумуляторы 18650 для электронных сигарет
18650 — это типоразмер батарейки. Числа обозначают диаметр (18 мм) и длину (650 мм). Такой формат АКБ в электронной сигарете оптимален. Компании создают бокс-моды, которые содержат до 3 таких аккумуляторов и при этом остаются достаточно компактными для использования одной рукой.
Найти батарейку 18650 для вейпа легче всего. Они продаются не только в магазинах электронных сигарет, но и в электротоварах. Иногда такие изделия встречаются у продавцов бытовых строительных приборов, компьютерной техники. Все потому, что многие массивные батареи — связки из 18650. Например, источники питания шуруповертов и ноутбуков. Даже аккумулятор Tesla Roadster состоит из таких АКБ.
Аккумулятор стандарта 18650, используемый в электронных сигаретах и сингл-модах, оснащается металлическим защитным корпусом цилиндрической конфигурации диаметром 18 мм. Внешняя часть кожуха покрывается полимерной пленкой, длина элемента не превышает 65,3 мм (с изолятором).
Контактные пластины расположены по торцам устройства, что позволяет разместить элемент питания внутри корпуса электронной сигареты. В конструкции сигареты и батареи применяются защитные элементы, предотвращающие самопроизвольное разрушение батарейки при перегреве.
Элементы питания рассчитаны на 750-900 рабочих циклов разрядки и зарядки. Срок эксплуатации, по заявлениям производителей, составляет до 10 лет. Но для обеспечения длительной работы необходимо соблюдать правила эксплуатации, которые зависят от химического состава анода и катода.
Типы акков для электронных сигарет:
- литий-марганцевые (Li-Mn);
- литий-ионные (Li-Ion);
- литий-полимерные (LiPo, или как их еще называют, «липошки»).
Наиболее безопасные для здоровья человека – это литий-марганцевые батареи. Как правило, при их производстве не применяются защитные схемы. Показатели номинального тока у литий-марганцевых батарей выше, чем у Li-Ion, но значительно ниже, чем у липошек. Они отлично переносят повышенные значения разряда тока, не теряя при этом в емкостных характеристиках, и не ломаясь, чем не могут похвастать другие типы батарей.
Безусловно, что, как и другие акки, Li-Mn перегреваются при полном разряде, но при этом они не взрываются. Из-за своих положительных характеристик ими чаще всего оснащаются механические моды и сингл-моды. Для таких модификаций электронных сигарет аккумуляторы типа Li-Ion и LiPo не подходят.
К основным минусам таких батарей можно отнести их невысокую емкость в сравнении с другими источниками питания. Емкостные характеристики литий-марганцевых акков небольшие для формата 18650 –не выше 1500 мАч. На некоторых вейпах источник способен обеспечить активную работу не больше четверти часа. Это создает некий дискомфорт при использовании гаджета, ведь нужно носить с собой еще несколько подзаряженных батарей, чтобы обеспечить более длительный процесс парения.
Литий-ионные батареи больше подвержены взрывам при перегреве, поскольку в их составе присутствуют всевозможные химикаты. Опасность взрыва присутствует у всех моделей литий-ионных аккумуляторов, поэтому все они без исключения оснащаются защитными платами. Они очень чувствительны к перезаряду, очень быстро греются, что приводит к их быстрой поломке.
Все Li-Ion батареи обладают эффектом памяти, поэтому с каждым новым циклом подзарядки теряют в объеме. При наличии качественного зарядного устройства можно компенсировать слабость аккумулятора перед повышенными зарядами.
Что касается объема мощности, то у литий-ионных источников питания он выше чем у рассмотренного ранее образца. Но при этом он и теряется гораздо быстрее, чем у Li-Mn батарей. Существует немало факторов, которые в той или иной степени способствуют снижению емкостных характеристики акка.
Аккумуляторы LiPo самые дешевые из рассмотренных моделей, поэтому совсем не удивительно, что ими оснащаются практически все электронные сигареты китайского происхождения.
Преимущества липошек в том, что они имеют высокие показатели мощности. Они способны выдерживать гораздо большую нагрузку, нежели другие источники питания. Также стоит отметить и то, что показатели подачи номинального тока у этих батарей выше, чем у рассмотренных аналогов.
Способы определения полярности
Разобраться в контактах на батареях без маркировки полюсов можно двумя способами:
- Визуально по внешнему виду: плюсовой контакт всегда имеет выпуклость (почти как выступ на батарейках ААА). У минуса, как правило, – плоская поверхность.
- При помощи измерительных приборов. Более надёжный способ – определить полярность, используя обычный мультиметр. Для замера необходимо подключить красный и чёрный щупы к прибору и выставить режим низких токов. Поскольку неизвестно, где плюс у аккумулятора 18650 и где минус, то и нет разницы, измерительный щуп какого цвета прикладывать к контактам. В случае ошибки вреда АКБ и устройству не будет никакого. В случае положительного значения на индикаторе прибора полюсы определены верно (красный провод – плюс, чёрный – минус). В противоположном случае вольтаж будет отрицательным.
