Как правильно сделать дверной проем в несущей стене: рекомендации специалистов

Как работать с бетонной стеной?

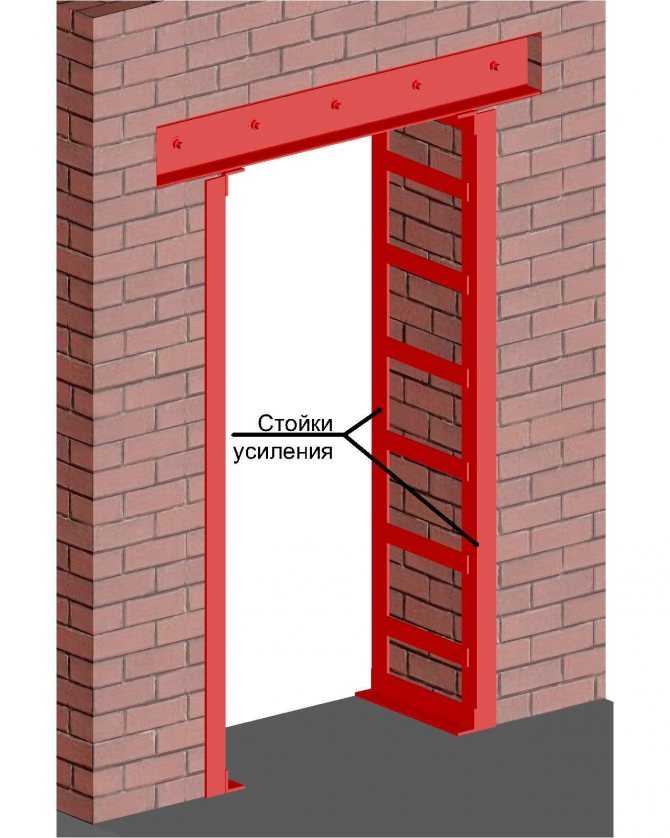

Когда кирпич удален, уголки между собой крепятся стальными полосами, приваренными к полкам. После этого крепеж удаляется. Усиление вертикали делается с помощью швеллеров, приваривающихся к перемычке, что создает одну конструкцию.

Перенести дверной проем в кирпичной стене можно, выполняя вышеописанную технологию. Необходимо придерживаться последовательности операций и заранее установить усиливающие перемычки.

Когда проход разобран, делают усиление. По толщине проема подбирается швеллер, который служит обрамлением верхней перекладины. Он будет поддерживать вертикальные стены проема.

Резка бетона

Устройство несущей кирпичной и бетонной стены

Перед тем как решиться на обустройство проема в несущих стенках, рекомендуется ознакомиться с технологией возведения основных видов несущих стен,

Кирпичных несущих

Популярный строительный материал – кирпич прочный и долговечный, считается самым востребованным видом материалов в строительстве зданий и сооружений. При возведение несущих кирпичных стен свои особенности, которые учитывают при пробивке новых проемов:

1. Кирпичная кладка наружных и внутренних стен, предназначенных для восприятия нагрузки вышестоящих элементов и конструкций, делается только из полнотелого кирпича. Чаще для этих целей используется керамический или силикатный кирпич: одинарный размером 250 х 120 х 65 мм или полуторный 250 х120 х 88 мм.
2. Толщина наружных стен кратна размеру кирпича и составляет 1,5 ,2, 2,5 длины кирпичного элемента, что соответствует толщине 380 мм,510 или 680 мм. Толщина внутренних — не может быть менее, чем 250 мм.
3. Укладывается рядами с обязательной перевязкой швов. В качестве связующего материала используется цементно-песчаный раствор марки не ниже 25.
4. Каждый пятый ряд кирпичной кладки усиливается армированной кладочной сеткой из холоднотянутой проволоки Вр -1 диаметром ф*5 мм.
5. Существует несколько схем кладки несущих наружных стен.

Проемы в кирпичной кладке стен под нагрузкой сверху обрамляются несущей железобетонной бетонной перемычкой, воспринимающей нагрузку от веса вышележащей кирпичной кладки.

Бетонных

Здание с монолитными бетонными стенами относятся к категории самых прочных строений, способных выдерживать колебания почвы с небольшой амплитудой.

Еще несколько десятилетий назад монолитное строительство применялось для строительства серьезных промышленных объектов и для многоэтажного строительства.

С развитием технологии монолитного домостроение и применением доступной сборно — щитовой опалубки бетонные стены стали практиковать и для частного загородного строительства.

Этапы:

1. Вначале устанавливается специальная съемная опалубка, которая необходима для придания контуру стены четкой геометрической формы. В роли опалубки используют металлические листы толщиной 2-5 мм, деревянные щиты из доски и брусьями. В последнее время для заливки бетона используют влагостойкую фанеру, плиты OSB или жесткие пенополистирольные плиты.
2. В установленной опалубке размещается стальной сердечник, в виде пространственного арматурного каркаса. В стальном «скелете» бетонной стены за прием основных усилий отвечает несущая рабочая арматура. Для этих целей используются арматурные стальные прутья диаметром 10-16 мм с рифлёной поверхностью.
3. Для жесткости арматурного каркаса и распределения дополнительных усилий используются арматурные стержни диаметром 6- 8 мм. Арматурный каркас представляет собой плоские сетки с ячейкой 100-200 мм, соединённые с помощью распределительной арматуры, в жесткую пространственную конструкцию.
4. После того, как арматурный каркас установлен и закреплен в съемной опалубке, наступает черед заполнения бетонной смесью, состоящей из цемента, песка и гранитного щебня или гравия. Для заливки несущих стен используется бетон марки не ниже класса 200.

После того, как бетонная смесь застынет, опалубку аккуратно разбирают и переносят на дальнейший участок возведения стен.Толщина бетонных стен зависит от расчетных температурных показателей наружного воздуха.

Наружные несущие стены выполняют толщиной 350-450 мм, а внутренние допускается выполнять толщиной 250 мм.

Как делать проем в несущей стене

Проектная документация содержит подробное описание технологии проведения пробивки проема в несущих стенах:

1. Даются рекомендации по организации и проведению работ по пробивке самого проема.
2. Технологическая последовательность проведения работ. В многоэтажном жилом доме ограничено применение ударных инструментов типа перфоратор или отбойный молоток, поэтому самым быстрым и наименее безопасным видом работ считается лазерная прорезка несущих конструкций.
3. После прорезки проема, а иногда одновременно, производится усиление стены металлическими конструкциями или обоймами.

Это общие рекомендации своеобразный алгоритм как сделать проем в несущей стене.

Как вырезать в панельном доме

Поэтому в обязательном порядке проводятся технические мероприятия, направленные на компенсацию потерянной несущей способности. Для этого в конструкцию включаются дополнительные разгружающие или закрепляющие металлические элементы:

1. Сварные рамы из стального проката, закрепляемые с помощью металлических шпилек из арматурной стали.
2. Рама коробчатого типа, состоящая из швеллеров, сваренных между собою и обрамляющую вновь образованный проем.
3. Для больших проемов стальные обоймы и металлические связи.

Во всех случаях важно помнить, что для правильного распределения нагрузки на плиту перекрытия в области пола, необходимо к опорной раме или швеллерам приварить прямоугольные или квадратные металлические пластины из листового металла

Дверной проем в несущей стене кирпичного дома

К устройству проема в кирпичных несущих стеновых конструкциях предъявляются не такие строгие требования, как к панельным домам. Для восприятия нагрузочных усилий верхних этажей или плит перекрытий используется сборная металлическая перемычка, состоящая из двух металлических швеллеров, стянутых между собой шпильками с гайками.

1. На нужной высоте будущего проема вырезается штроба, равная длине металлической перемычки. Минимальная длина опирания перемычки на стену не менее 150–200 мм. Этот показатель в обязательном порядке учитывают при подготовке элемента опирания.
2. Сечение и размер швеллеров определяется путем расчета. Для этих целей используется стальной прокат № 10,16 и реже 18.
3. После установки швеллера в борозду кирпичной стены с одной стороны заполняют образовавшиеся пустоты цементно-песчаным раствором. После полного высыхания, приступают к пробивке борозды с другой стороны и установке второго швеллера.
4. Установленные швеллеры стягиваются между собой шпильками с гайками.

В целях защиты металлических конструкций перемычки от коррозии рекомендуется стальную поверхность окрасить грунтовкой и краской по металлу.

Как сделать в бетонной стене частного дома

С развитием технологий монолитного строительства бетонную смесь часто используют для строительства частных домов и дачных построек. Иногда возникают ситуации, когда нужен проем в несущей стене частного дома.Для реорганизации домового пространства или для организации нового входа в пристроенную часть дома. В частном доме пробивка проема в бетонных несущих стенах выполняется как и многоэтажном доме. Единственное отличие заключается в том, что несущие стены не испытывают такие нагрузки как многоэтажных строениях. Поэтому для усиления бетонных стен, которые частично потеряли часть прочности, после пробивки в них проемов, используют металлопрокат небольшого сечения.

Например, для устройства арочного проема в теле несущей бетонной стены используют швеллер № 10 или уголок 100. На этом конструктивные различия заканчиваются. Металлопрокат соединяют между собой шпильками или арматурными стержнями.

Как сделать в монолитном доме

1. Чтобы не повредить дорогостоящие режущие диски с алмазным напылением, рекомендуется определить месторасположение арматурной сетки «спрятанной» в теле бетонной стены. Для этого используют металлодетектор и места расположения арматуры отмечают маркером.
2. Просверливают сквозные отверстия на расстоянии 200-300мм от намеченной маркером линии расположения арматуры.
3. С помощью дисковой пилы «болгарки» прорезают в верхней части проема часть бетона, расположенного между просверленными отверстиями.
4. На следующем этапе используют перфоратор или отбойный молоток и выбивают верхнюю часть проема.
5. Видимую часть арматуры срезают и переходят к следующему участку.

После пробивки проема, бетонную стену укрепляют цельносваренной или сборной металлической рамой, устанавливаемой непосредственно в новый проем.

Сколько стоит сделать проем в кирпичной стене: средние цены на рынке

Толщина стены в мм	Резка проема в рублях	Усиление проема в рублях	Стоимость материала в рублях	Всего за проем, рублей	Вид металла балка / усиление
до 130	5 400	10 000	5 500	20 900	L 50×50
до 160	6 600	12 000	7 500	26 100	L 75×75
до 180	7 100	12 000	10 500	29 600	L 100×63
до 200	8 200	12 000	10 500	30 700	L 100×63
до 250	11 500	12 000	10 500	34 000	L 100×100
до 300	12 500	18 000	12 500	43 000	[16 / L 100×100
до 400	14 500	18 000	12 500	45 000	[16 / L 100×100
до 500	15 500	18 000	12 500	46 000	[16 / L 100×100
до 600	17 500	18 000	12 500	48 000	[16 / L 100×100

Вынос мусора в контейнер объемом 8м 3 .

Время изготовления обычного проема до 500 мм – один день (три-шесть часов).

При выполнении работ шум обычно имеет допустимые нормы.

Устройство проема в кирпичной стене

Ни для кого не секрет, что сделать проем в стене из кирпича – задача не из самых простых. В некоторых случаях она требует вмешательства в общую несущую стену жома

Важно, чтобы усиление кирпичных проемов производилось в виде П-образной рамы из уголка и швеллера и включало в себе перемычку (баку) и две стойки с опиранием на стальной лист, обеспечивающий равномерное распределение нагрузки

Изготовление проема в кирпичной стене стоит разделить на 3 части:

устройство балки в кирпиче (непосредственно над будущим проемом);

пробивка проема в стене из кирпича;

усиление проема по контуру.

Устройство балки в кирпиче

Балка над проемом выступает в качестве удержания веса кладки и вышележащих этажей. То есть ее предназначение – выдерживать и перераспределять нагрузку, которую нес удаленный фрагмент стены. Балка изготавливается из швеллера или стального уголка.

Перед тем как приступить к работаем по устройству проема в кирпичной стене, нужно выполнить некоторые мероприятия по обеспечению сохранения устойчивости и прочности разных частей здания.

Для устройства балки нужно вырезать штробы с обеих сторон стены под установку швеллера. Дальше в изготовленные штробы нужно установить швеллер, после чего стянуть шпильками. Дальше балка зачеканивается с помощью бетонного раствора и можно приступать к непосредственной прорезке проема.

Согласно требованиям проектных организаций и СНиП, чтобы сделать проем в кирпичной стене нужно прибегать к методу алмазной резки, которая обеспечивает сохранность частей конструкций без видимых трещин. В таком случае резка проема в стене из кирпича выполняется стационарными или ручными стенорезными установками. Проем разрезается на части, а в случае необходимости прибегают к дальнейшей разборке кирпичной кладки.

Работа с железобетонной стеной

Бетонные стены делаются несущими. Поэтому как сделать проем в такой железобетонной стене, чтобы не разрушить здание, указано в нормативных документах

Важно сделать правильный расчет усиливающего каркаса. Такую работу лучше не делать самому, чтобы избежать неприятных последствий

Подобные изменения в несущей конструкции требуют специального разрешения. Необходимо представить план работы и чертежи будущей перепланировки помещения. В документах учитываются даже малейшие нюансы. Только в этом случае можно рассчитывать на одобрение работы архитектурной организацией. После получения разрешения можно начинать работу.

Сначала делается разметка будущего прохода. Причем она должна быть сделана с двух сторон стены. Чтобы линии совпадали, в углах стены сверлятся пазы, и, отталкиваясь от них, проводятся разметочные линии. Затем сверлятся пробоины по периметру проема, с шагом 30 мм.

Для обработки бетонных стен желательно иметь алмазные пилы. Они легко справляются с бетонной поверхностью. Без них такая работа потребует большого количества времени и станет трудоемкой.

В пробитой стене делается обвязка проема. Для этого используют металлический швеллер. Можно установить уголки, предварительно приваренные друг к другу.

Швеллерное усиление проема

Как сделать дверной проем в стене

Здравствуй уважаемый читатель блога «СтройДом».

Пробить новый дверной проем может понадобиться при объединении двух комнат в одну, для оптимизации планировки и т.д. Сделать это не сложно, главное перед началом работ юридически согласовать перепланировку, как это оформить можно узнать из этой статьи.

После согласования и получения разрешения на перепланировку можно приступать к работе.

Как пробить проем в стене

Что бы качественно и быстро сделать любую работу необходимо хорошо подготовиться.

Подготовительные работы

Пробивка проема работа довольно пыльная, поэтому стоит заранее позаботиться о спец. одежде:

• перчатки;
• респиратор;
• защитные очки.

Для сбора мусора понадобятся крепкие мешки. Во время пробивания стены, ее можно смачивать водой — это уменьшит количество пыли. Если в помещении где будет пробиваться стена ремонт пола не запланирован, лучше сразу застелить его досками, во избежание повреждения.

Инструмент необходимый для пробивки дверного проема:

рулетка;болгарка;алмазные диски;перфоратор;различные насадки к перфоратору;зубило;кувалда.

Внимание: работать кувалдой надо осторожно. Потому что цель работы — аккуратный проем, а не полуразрушенная стена

Видео: Проём в несущей стене

Резка бетона и укрепление проёма для арки, портала, межкомнатной двери

Видео: Проём в несущей стене. Резка бетона и укрепление проёма для арки, портала, межкомнатной двери.

Пробиваем проем в кирпичной стене

Сначала кирпичную стену очищают от обоев и штукатурки. Затем, с помощью рулетки и карандаша делается разметка будущего проема. После этого сверху делается усиливающая перемычка. Это нужно для того, чтобы стена не лопнула и не обрушилась. Перемычка делается из уголка размером не менее 35 мм. Отрезаются два уголка на 30 — 40 см длиннее проема.

Болгаркой с алмазным диском с двух сторон стены прорезается верх проема. Прорезают на 15 — 20 см. больше чем ширина будущего дверного проема, глубина реза = размеру уголка (полки), толщина = толщине уголка. После этого вставляют уголки в сделанный прорез, закрепляя их анкерными шпильками и забивая щели цементным раствором.

Теперь можно приступать к демонтажу кирпичной стены. Быстро и качественно удалить не нужный участок можно с помощью алмазной пилы. Однако такое удовольствие может позволить не каждый. Поэтому чаще всего используется болгарка, перфоратор или кувалда с зубилом.

По отмеченным линиям дверного проема болгаркой делают прорез насколько позволит диаметр алмазного диска. Затем, перфоратором или кувалдой с зубилом, постепенно удаляется кирпич. После удаления всего ненужного кирпича нужно доделать перемычку. Для этого оба уголка надо сварить между собой с низу.

Если же по какой то причине проведение сварочных работ не возможно, скрепить их можно пластинами из металла. Пластины и уголок просверливают и закрепляют между собой мощными саморезами по металлу. Проем в кирпичной стене практически готов, осталось только его облагородить и можно вставлять дверь.

Как сделать дверной проем в бетонной стене

Чаще всего бетонные стены являются несущими. И если это так, то лучше эту работу доверять специалистам, которые смогут правильно рассчитать конструктивные особенности усиливающего каркаса и обвязки. При создании нового проема в бетонной стене, так же как и в первом случае делается разметка.

После чего эту разметку надо перенести на другую сторону. Это можно сделать просверлив перфоратором отверстия в углах и по линиям будущего проема. Затем, сверлом диаметром 10 — 12 мм делаем отверстия по всему периметру, через каждые 3 — 4 см.

Бетонные стены намного крепче кирпичных, поэтому без алмазной пилы работа будет долгой и тяжелой. После того, как дверной проем все таки будет пробит, надо сделать обвязку из металлического швеллера или уголков сваренных между собой.

В заключении хочется еще раз напомнить, любые изменения в конструктивные особенности квартиры, особенно это касается многоквартирных домов, можно вносить только при наличии разрешения полученного в государственных инстанциях.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

Посмотрите видео: Как резать бетон без пыли самому (перепланировка)

Источник

stroyka37.ru

Оформление перепланировки в виде проёма в стене

Прежде чем начать устройство дверного (оконного) проёма в месте, не предусмотренном архитектурным планом, необходимо выяснить является ли стена, в которой намечено сделать проем, несущей или она выполняет неосновную (разделительную) функцию. Сделать это можно ознакомившись с техпланом помещения или обратившись в управляющую компанию обслуживающую дом.

В дальнейшем принимается решение об экономической целесообразности устройства дверного проёма и просчёт затрат непроизводственного характера, связанных с подготовкой проекта специализированной организацией, получением разрешения в местной администрации (жилищной инспекции), узакониванием внесенных изменений в БТИ.

Алгоритм действий примерно такой:

• Заказ проекта перепланировки в специализированной проектно-строительной организации;
• Согласование проекта в жилищной инспекции администрации по месту расположения объекта;
• Заявление в администрацию;
• Документы на право собственности на перепланируемое помещение;
• Технический паспорт помещения;
• Согласие всех зарегистрированных в жилом помещении жильцов на перепланировку;
• Разрешение инспекции по объектам исторического и культурного наследия, если помещение находится в здании, представляющем историческую ценность;
• Получение нового техпаспорта с указанием внесенных изменений.

Если эти бюрократические преграды не пугают вас, можно приступать к перепланировке.

Как сделать дверной проем

Во время ремонта и реконструкции дома или квартиры, может появиться необходимость сделать новую дверь в стене. Перепланировка квартиры дело достаточно серьезное и относиться к этому надо ответственно. Самое главное определить, является ли стена несущей, или это простая межкомнатная перегородка.

Делать проем в несущей стене, особенно в многоэтажном доме, самому нельзя. Требуется квалифицированное мнение специалиста, инженера — строителя. В частных домах при ремонте ситуация может выглядеть намного проще, так как хозяин обычно знает где несущие стены.

Перед началом работы надо постараться укрыть полы и мебель пленкой, пыли при разрушении стены будет достаточно. Купите респиратор и держите под рукой распылитель с водой, влага хотя бы немного прибьет пыль. Проем для стандартной межкомнатной двери, можно прорубить самостоятельно. Если требуется сделать широкий проем, для двустворчатой двери, то все же желательно получить консультации специалиста.

Начнем работу с разметки проема на стене. Следует учесть, что проем должен быть шире дверной коробки как минимум на 20 мм. . Устанавливать коробку в стену плотно нельзя. По высоте добавьте не менее 10-15 мм.

Сначала нам необходимо установить новую перемычку над дверью. Перемычка может быть бетонная, или металлическая сварная, из уголков. Для этого размечаем над проемом место, по длине и толщине перемычки. Не забудьте, края перемычки должны опираться на стены, не менее чем по 150 мм. с каждой стороны.

Перфоратором или дрелью, в зависимости от материала, делаем ряды отверстий внутри разметки перемычки. При этом надо чтобы перемычка вошла свободно на место. Ставим перемычку над проемом на цементный раствор, так же забиваем раствором зазор сверху. Оставляем работу на ночь, пока раствор не схватится.

Перфоратором или дрелью в зависимости от материала делаем ряды отверстий внутри разметки перемычки

На следующий день выбиваем оставшиеся кирпичи по разметке всего проема. Сделать это можно опять же с помощью перфоратора, или просто молотком. Если есть такая возможность, то лучше сначала прорезать контур проема болгаркой. После зачистки места, устанавливаем дверную коробку, крепим её дюбель-гвоздями и заделываем все зазоры монтажной пеной.

Работа на несущей стене более ответственная. Определить несущую стену можно по плитам перекрытия, их края опираются как раз на такие стены. То же самое относится и к бетонным, металлическим или деревянным балкам. Если увидеть направление перекрытий нельзя, а доступа на чердак нет, то придется вскрывать полы, смотреть направление стен и закладку фундамента.
В подобных случаях лучше обратиться к специалисту.

Как перенести?

Часто во время ремонта в квартире владельцы хотят перенести дверной проем. Это может произойти по нескольким причинам:

• для комфортного перемещения;
• для изоляции проходной комнаты;
• при изменении дизайна помещения.

Бывает так, что квартира имеет несколько отдельных комнат, и чтобы попасть в одну из них нужно проделать путь по всему жилищу. Это не всегда удобно.

Когда в доме появляется маленький ребенок, у родителей должен быть постоянный доступ к его комнате, поэтому владельцы часто переносят дверной проем, располагая его так, чтобы дверь из родительской комнаты сразу вела в детскую.

Со временем многие владельцы таких квартир решаются на перепланировку, чтобы отделить комнату и сделать ее полноценной изолированной. В таком случае также понадобится перенос дверного проема.

При изменении дизайна помещения и в других ситуациях, когда переноса проема не избежать, необходимо обязательно согласовывать эту процедуру в соответствующих фирмах. Если этого не сделать, то при последующей продаже квартиры на собственника могут наложить штраф за несанкционированный перенос проема.

Что потребуется для этого?

Для самостоятельного переноса потребуются точно такие же инструменты, как в случае с прорубкой проема в кирпичной стене:

• болгарка;

• диск для работы с кирпичом;
• строительный уровень;
• карандаш для разметки;
• рулетка;
• молоток;
• зубило.

Так как после прорубки в стене будет необходимо заложить старую дверь, потребуется кирпич. Также для демонтажных работ необходим:

• шпатель,
• перфоратор,
• кувалда,
• строительный пылесос.

Для замеса и кладки раствора понадобится:

• ведро,
• цемент,
• песок,
• вода,
• дрель с насадкой «миксер»,
• мастерок для работы.

Описание процесса и технологии

Для начала необходимо обесточить место работы и удалить всю проводку, располагаемую на стене, где будет сделан дверной проем. После этого делают разметку для новой двери, используя рулетку и строительный уровень. С помощью болгарки происходит выпиливание прохода, делать это необходимо с двух сторон.

Наносить контур будущего проема необходимо с двух сторон стены. Если потребуется, можно дополнительно укрепить отверстие металлическими уголками – как это сделать было описано выше.

Использовать кирпич, который был выбит из стены вряд ли получится, поэтому лучше приобрести новый чистый материал.

Полученный проем подгоняют по размерам под дверную коробку. Если отверстие слишком большое для новой двери, то придется сделать кладку в пол кирпича или применить раствор.

Как правильно вырезать дверной проем

Как правильно вырезать дверной проем? Прежде всего, нельзя использовать инструменты с высокой энергией удара, такие как отбойные молотки или бетоноломы: есть риск вызвать дополнительные трещины и деформации на стенах. Правильным решением будет сделать по периметру дверного проема отверстия с шагом 3–5 см, вооружившись сверлом по бетону с диаметром 10–12 мм.

В квартире эту процедуру можно выполнить с помощью болгарки, круга с алмазным напылением, строительного пылесоса и защитных средств, таких как очки и перчатки. Оптимально высверливание дверного проема делать вдвоем: один «режет» стену, а другой держит пылесос максимально близко к месту резки. Имейте в виду, если процедуру осуществлять без пылесоса, то вас мгновенно окружит густое облако из пыли, в котором не только сложно дышать, но и видеть.

При создании нового дверного проема учтите один важный момент – кусок стены не высверливается полностью. Его необходимо разрезать на кубы, которые будут удаляться поэтапно. При этом на полу желательно организовать настил. Как вариант – используйте доски или мешки со строительным мусором: упав непосредственно на плиту, своей энергией удара крупные блоки могут повредить потолок соседа снизу.
