Как установить доводчик на дверь

Монтаж доводчика

Как установить дверной доводчик своими руками? Работа производится в несколько этапов:

подготовка инструмента и ознакомление со схемой, прилагающейся к устройству;
монтаж доводчика;
регулировка устройства.

Подготовка

Для крепления доводчика к двери потребуется подготовить следующий набор инструментов:

дрель с набором сверл;
мерительные инструменты;
набор отверток или шуруповерт.

Все крепежные болты входят в комплект устройства.

После подготовки инструментов рекомендуется изучить схему установки, прилагаемую к устройству. Доводчик крепится:

на дверное полотно при условии, что дверь открывается внутрь помещения. В этой ситуации рычаг устройства монтируется на дверную коробку;
на дверной косяк, если дверь открывается наружу. В этих условиях рычаг доводчика необходимо закрепить на двери.

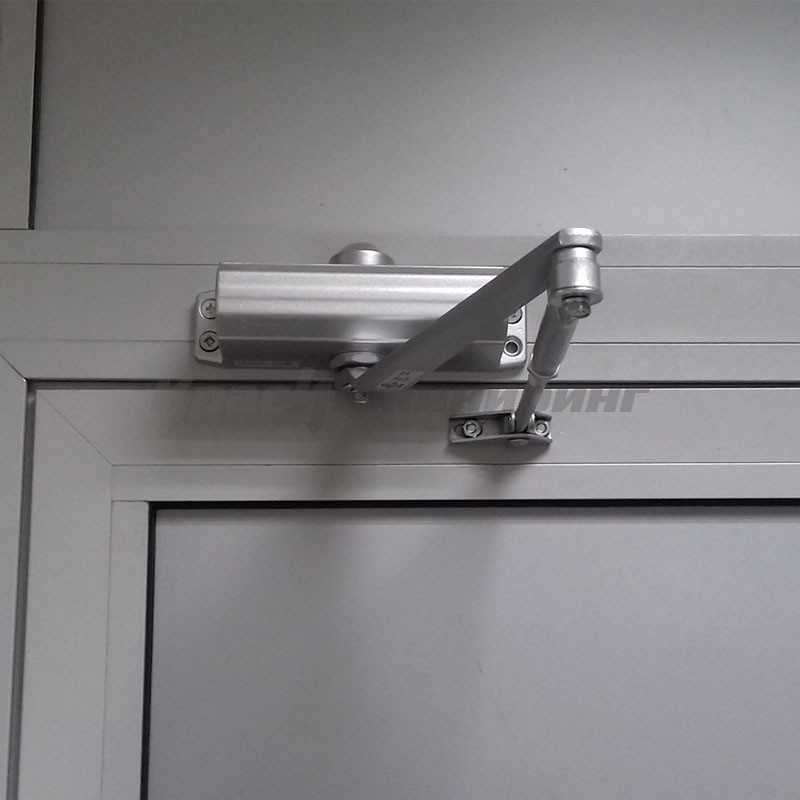

Правильное расположение элементов доводчика на двери

Перед установкой устройства рекомендуется проверить работоспособность всей дверной фурнитуры и при необходимости провести регулировку или смазку отдельных элементов.

Установка

Как поставить устройство на дверь, надежно закрепить его и подготовить к работе? Монтаж доводчика двери осуществляется следующим способом:

в первую очередь в месте установки устройства производится разметка. Для упрощения этой процедуры и уменьшения риска неправильного определения точек крепления к устройству прилагается схема установки, выполненная в натуральную величину. Для определения точек крепления готовый шаблон (схема) крепится к двери скотчем или любым иным, наиболее удобным способом. Далее при помощи маркера (карандаша) выделяются места расположения крепежных болтов;

Определение мест расположения крепежных болтов по шаблону

в отмеченных местах высверливаются отверстия. При подготовке отверстий необходимо подобрать сверло максимально соответствующее размерам крепежных болтов;

Подготовка отверстий для крепления устройства

фиксируются отдельные части доводчика. Установка корпуса устройства производится таким образом, чтобы регулировочные болты были направлены в сторону расположения дверных петель;

Фиксация отдельных частей доводчика

к корпусу доводчика присоединяется рычаг-тяга. Для присоединения рычага в нижней части корпуса расположен специальный винт, который после соединения устройств затягивается.

Как производится установка доводчика на дверь, рассказано на видео.

Регулировка

Заключительный этап монтажа доводчика – это регулировка устройства. Инструкция по регулировке должна прилагаться к доводчику. Если описания регулировки нет, то можно руководствоваться следующей схемой:

отрегулировать можно скорость закрытия двери до момента захлопывания (регулировка от 90º до 15º) и скорость доводки (от 15º до 0º);
для регулировки на корпусе доводчика располагаются специальные болты. В некоторых моделях болты могут быть скрыты за декоративной накладкой;
вращать регулировочные винты необходимо медленно, приблизительно по ¼ оборота до момента получения оптимальных результатов.

Нельзя выкручивать регулировочные винты полностью, так как это приведет к неработоспособности устройства.

Болты для окончательной регулировки доводчика

В процессе использования доводчик рекомендуется постоянно проверять, при необходимости заменять смазку основных элементов устройства. При соблюдении правил подбора, монтажа и использования доводчик прослужит длительный период времени.

Как установить напольный доводчик?

Напольный доводчик встречается реже и процесс его установки более сложный. Основное отличие заключается в том, что тело монтируется в пол. Если вы производите ремонт в помещении, подумайте заранее о разновидности, так как этап ремонта наиболее подходящее время для монтажа.

Комплектация напольного механизма включает в себя две части гарнитура: верхнюю и нижнюю. Зачастую нижняя часть не выступает над уровнем пола, она монтируется в него и только одевается на хвостик механизма. Удобный вариант для стеклянных дверей офиса.

Верхний гарнитур в свою очередь делится на две части: одна крепится к коробке, вторая – к самой двери. С помощью регулировочного болта можно настроить все параметры. Во время монтажа двери болт закручивают, штифт прячут, а дверь устанавливают на нужное место. Далее процесс двигается следующим образом: болт выкручивают, а штифт попадает в нужное отверстие, так как полностью выходит наружу. Отверстие расположено в дверном гарнитуре, и теперь все детали надёжно зафиксированы.

Устройство дверных доводчиков

Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

Схема шестеренно-реечного доводчика

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Доводчик обладает:

внутренним гидравлическим контуром;
реечной передачей усилия.

На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.

Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.

Разрез корпуса реечного доводчика

За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.

Схема доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

Такую схему чаще используют при конструировании доводчиков:

с канальным расположением тяги;
с механизмами скрытого размещения.

Это интересно: Как правильно установить доводчик на металлическую дверь

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

от конструкции двери;
от ее массы;
от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

механизм может поломаться;
корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Как научиться уделать больше внимания деталям?

Если вы не обладаете какими-либо из описанных характеристик или навыков, не волнуйтесь. Вы можете развить свои навыки детализации.

Несколько советов:

Создавайте план для каждой задачи
Всегда делайте подробные заметки
Избегайте многозадачности
Придерживайтесь порядка на рабочем столе
Делайте перерывы, чтобы следить за своими успехами

Создание плана поможет вам не сбиться с пути к достижению успеха в определенном деле. Соблюдение расписания дел даст вам время и возможность уделять больше внимания мелким деталям.

В начале каждого рабочего дня составляйте ежедневный список дел, включающий все задачи, которые вам нужно выполнить. Если вам нужно выполнить особенно сложную задачу, создайте список, включающий каждый шаг процесса. Время от времени просматривайте этот список, чтобы не пропустить ни одного шага.

Наряду с планом помогает научиться стать более внимательным, если вы будете делать подробные заметки. Когда руководитель дает вам проект для завершения, задавайте много вопросов и записывайте ответы.

Ведение подробных заметок позволяет вам быстро анализировать важные детали, вместо того, чтобы часто перепроверять электронную почту или рабочие документы.

Люди, склонные обращать внимание на детали, редко выполняют несколько задач одновременно, поскольку это замедляет их работу. Если вы хотите научиться обращать внимание на каждую деталь, каждый раз сосредотачивайтесь только на одной задаче. Проект, над которым вы сейчас работаете, требует вашего полного внимания. Чтобы стать более внимательным к деталям, содержите свое рабочее место или пространство в чистоте и порядке. Люди, склонные видеть детали, как правило, обладают хорошими организаторскими способностями

Чтобы стать более внимательным к деталям, содержите свое рабочее место или пространство в чистоте и порядке. Люди, склонные видеть детали, как правило, обладают хорошими организаторскими способностями.

Это позволяет им работать эффективно, не пропуская шаги или детали. Избегайте беспорядка и храните документы, используя удобную для вас систему. Если вы работаете на компьютере, держите рабочий стол и файловую систему организованными. Разместите документы в папках с четкими метками.

Чтобы стать более внимательным к деталям, вам также потребуется время от времени делать перерывы. Если вы часто торопитесь с проектами, вы можете упускать важные детали.

Иногда останавливайтесь, чтобы проследить за своим прогрессом и результатами. Определите, находитесь ли вы по-прежнему на правильном пути или вам нужно пересмотреть свои методы.

Установка скрытых доводчиков

Для тех, кто ценит эстетику и не приемлет наличие разных механизмов в помещении на виду, существует вариант скрытого доводчика. Его устанавливают сверху в дверной коробке. При самостоятельном монтаже необходимо подготовить стамеску, так как придётся вырезать отверстие в торцевой части двери.

Монтировать скрытый доводчик можно до того, как дверь установят, либо на уже установленную дверь. Сам процесс не вызовет трудностей, но ознакомиться с инструкцией необходимо: в ней прилагаются все размеры. Как правило, основной механизм монтируется в торец, а рычаг и нога крепятся к полотну двери.

Установить доводчик достаточно просто. Можно практиковать различные виды устройства и способы его монтажа. Главное – чётко следовать инструкции, внимательно рассчитывать размеры и надёжно фиксировать все элементы.

https://www.youtube.com/embed//Uf2WET0wTu8

При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

Что нужно знать об устройстве?

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Основные функции

Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.

Назначение доводчика:

Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.

Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.

Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.
