Устройство уличного камина для загородного дома

Мангальные комплексы из кирпича

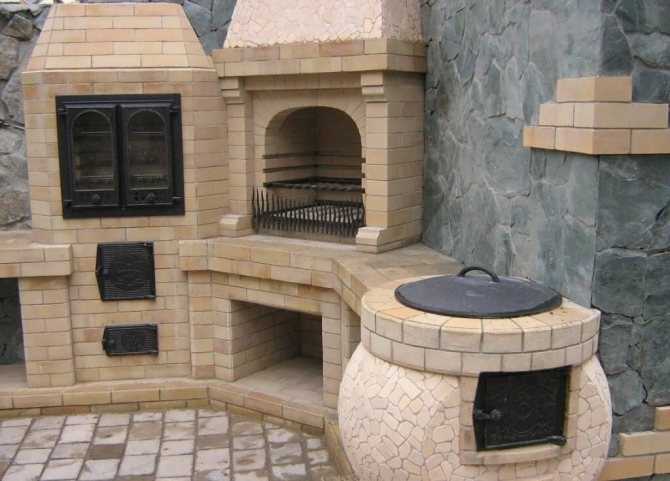

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание. Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
Застилают пару слоев рубероида.
Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Подготовка к постройке

При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка. Для стандартной конструкции потребуются два вида кирпича:

огнеупорный;
строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора берётся либо огнеупорный цемент, либо обыкновенный с добавлением известняка.

Оценочная смета

Для постройки стандартного уличного варианта, состоящего из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, потребуются следующие материалы:

кирпич огнеупорный — 50—80 штук, 800—1600 рублей;
кирпич глиняный — 230—250 штук, 1900—2500 рублей;
цемент — 2—3 мешка по 40 кг, 500—800 рублей;
щебень и арматура для фундамента — 500—1000 рублей;
уголки, петли и металл для решетки — 500—1500 рублей;
дверцы для топки — 500—1000 рублей.

Итого, для строительства коптильни с барбекю потребуется от 5000 до 8500 рублей. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2000—4000 рублей.

Необходимые инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции включает в себя:

лопату и правило;
доски для опалубки;
гидроизолирующую плёнку;
сварочный аппарат;
мастерок и молоток для кладки;
песок и известняк для раствора;
плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используется бечёвка и строительный уровень.

Эффективный минимализм

Минимализм как образ жизни стал входить в моду в конце 20 века, хотя его предпосылки можно найти в японской философии, протестантизме и скандинавской культуре. Тем не менее движение перекочевало в быт из архитектуры, моды и изобразительного искусства, которые выбрали курс на упрощение форм и сокращение количества деталей и ярких красок в послевоенное время. Один из самых известных девизов минимализма сформулировал архитектор Людвиг Мис ван дер Роэ — «Меньше значит больше» (Less is more).

У бытового минимализма существуют разные определения, но можно выделить основные характеристики: отказ от чрезмерных деталей в жизни без потери комфорта, а также фокус не на количество, а качество предметов или услуг. В 2010-х годах, когда поколение миллениалов обрело голос, получило работу и стало критиковать культуру потребления, спрос на минимализм просочился в повседневную моду (Uniqlo), массовый дизайн интерьеров (IKEA), визуальный стиль операционных систем (iOS) и мобильных приложений (Instagram), веб-дизайн и журналистские тексты («Пиши сокращай»).

Фото: Shutterstock

Одной из икон окончания прошлой декады стала консультантка и специалистка по наведению порядка в доме Мари Кондо, которая ввела принцип «избавляйся от всего, что не радует». Она написала несколько книг о потребительском минимализме и уборке, в том числе «Магическая уборка. Японское искусство наведения порядка дома и в жизни».

В 2015 году после выхода книги в США на 20-60% выросли объемы сдаваемых в комиссионные магазины вещей. В 2019 году Кондо снялась в шоу на Netflix, которое тоже получило большую популярность в США. После премьеры в стране увеличилась тенденция к организации порядка в доме, а потребители начали отдавать ненужные вещи в организацию «Армия спасения» и магазины «Доброй воли» — их пожертвования выросли на 30-40% по сравнению с предыдущим годом.

Минимализм сводится не только к внешнему отрицанию избыточности — он несет также смысловую нагрузку. В 2010-х мы увидели, как это движение хорошо сочетается с принципами zero waste, шеринговой экономики и устойчивого развития, о которых активно заговорили в предыдущее десятилетие. Спрос на осознанное потребление особенно заметен у зумеров из-за эмпатии и новой нормы — согласно исследованию издания Dazed, 60% респондентов-представителей этого поколения утверждают, что больше всего их беспокоят проблемы окружающей среды, расового неравенства, права женщин и ЛГБТ-сообщества. Издание The Blueprint отмечает, что рефлексия становится главным инструментом познания окружающего мира.

3 в 1: кирпичный гриль, барбекю, коптильня

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Терраса и барбекю: планируем правильно

Планируя террасу, прежде всего необходимо учесть, какое направление ветра является основным, чтобы задание бани закрывало собой террасу. Кроме того, это позволит правильно разместить и барбекю, чтобы ветер относил дым и жар в сторону от отдыхающих. Если терраса будет служить для укрытия от солнечных лучей в жаркий летний день, то не стоит размещать её с южного направления. Или же наоборот – терраса с шезлонгом может стать отличным местом для приема солнечных ванн – здесь все зависит от пожеланий и вкусов хозяина. Кроме того, на выбор расположения террасы немало влияет и окружающий пейзаж – созерцание забора врядли добавит настроения на отдыхе, куда приятнее любоваться лесом, озером или благоустроенным ландшафтным дизайном.

Террасу можно расположить фронтально (т.е. вдоль фасада бани, рис. 1), сбоку (возле одной из стен), она может иметь угловое расположение (вдоль двух примыкающих стен) или опоясывающие (вдоль трех стан, иногда и полностью вокруг бани, если позволяет территория).

Рис. 1. Проект бани с фронтальным расположением террасы

Фронатльное расположение террасы

Проект стильной и лаконичной бани с террасой и барбекю

Если вы не планируете приглашать много людей, то с учетом установки барбекю (мангала), минимальная рекомендуемая площадь террасы – 7-8 м2. Но лучше начинать с 9-10 м2, тогда кроме столов и стульев на террасе можно будет поставить шезлонг, пару кресел, при этом человек, стоящий у барбекю, будет иметь достаточно свободного места для работы, а отдыхающим не будет докучать жар от печки и дым.

Хотя терраса в классическом понимании – это открытая площадка, для большего комфорта она имеет крышу для защиты от осадков и солнца. Это может быть продолжением крыши бани и быть выполнена из аналогичного кровельного материала, а можно накрыть террасу полупрозрачным поликарбонатом. Кроме того, непрозрачный навес будет создавать полумрак в самой бане, поэтому придется раньше включать свет.

Для пола на террасе лучше всего подойдет деревянная доска или декинг. Конечно, можно положить тротуарную или керамическую плитку, но дерево будет смотреться уютнее. Природный камень используют в качестве покрытия на большой террасе

Природный камень станет эффектной отделкой для террасы

Для установки барбекю необходимо заложить фундамент отдельно, а для строительства используют специальный огнеупорный кирпич, при этом основание делают высотой порядка 70 см от уровня пола.

В передней стенке делают прямоугольную нишу, в которой можно будет хранить небольшой запас дров. Для отвода дыма для барбекю делают отдельный дымоход, который по высоте должен обеспечить эффективный отвод дыма от бани.

На террасе нужно отвести место под дрова

Кирпичная кладка топки и дымохода

Следующий этап строительства – выполнение кирпичной кладки. Грамотно приготовленный раствор и качественная кладка – гарантия того, что камин-мангал прослужит вам долго.

После заливки фундамента переходим к выполнению кирпичной кладки

Раствор преимущественно используют глиняный. Для того чтобы обеспечить высшую прочность кладки в состав добавляют цемент. Правильно приготовленный состав отличается вязкой и пластичной консистенцией.

Для печной кладки желательно использовать шамотный кирпич, толщина швов должна варьироваться в пределах 3-4 мм. В идеале: ширина печи составляет шесть кирпичей, глубина – три.

Для постройки нижней части – пьедестала – используется песчано-цементный раствор и облицовочный кирпич. Высота его составляет приблизительно 70 сантиметров.

Кладка каминного дымохода также предусматривает использование огнеупорных кирпичей и глиняного раствора.

Хотя некоторые мастера рекомендуют применять раствор на основе известкового теста с добавлением цемента, так как он отличается высокими влагостойкими характеристиками. Известковое тесто можно приобрести в строительных магазинах или приготовить самому, аккуратно смешав негашеную известь и воду в пропорции 1:3. Готовят раствор так: песок (8 частей) + известковое тесто (2 части) + цемент (1 часть).

Дымоход выкладывают согласно разработанному изначально проекту. Для усиления тяги на задней стенке печного дымохода нужно выложить дымовой зуб.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.
В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
Сверху насыпать такой же слой гравия.
Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
Установить опалубку на дно котлована параллельно его стенкам.
Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.
Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.
Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.
Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.
Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
Сформировать места для зольников и дверей.
Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.
К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
Установить смеситель и мойку. Присоединить шланги подачи воды.
После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

Инструменты и материалы для кладки

Описанный вид каминов хорош тем, что его несложно выполнить из кирпича своими руками. Любоваться на свое произведение всегда приятнее. К тому же здесь очень трудно допустить грубейшие ошибки, которые будут влиять на процесс горения. Все действия умещаются в лаконичный алгоритм.

Но перед тем как представить его, уделим внимание подготовительному этапу. Инструменты и задействованные материалы следует заготовить сразу, так как некоторые манипуляции должны длиться не одни сутки

Приготовьте сразу таз или другую посуду, которая подойдет для приготовления раствора.
Замешивание производится штыковой лопатой, а дозировка сыпучих смесей производится совковой.
Обычно камины и печи мастера возводят руками, но так как к камину барбекю особых требований не предъявляется, то готовый раствор наносить на кирпич можно с помощью мастерка.
Набор измерительных приборов просто необходим для того, чтобы конструкция получилась устойчивой, надежной, с соблюдением вертикальных и горизонтальных уровней.
Из материала потребуется облицовочный кирпич, шамотный кирпич, которым будет выложена топка, Цемент М-300, мелко отсортированный песок, щебень, материал для внешней отделки.

Конечная цель работы

В процессе строительства камина будут нужны определенные приспособления, но о них будем упоминать по ходу описания алгоритма.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

ширина 150 см;
глубина 75 см;
общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

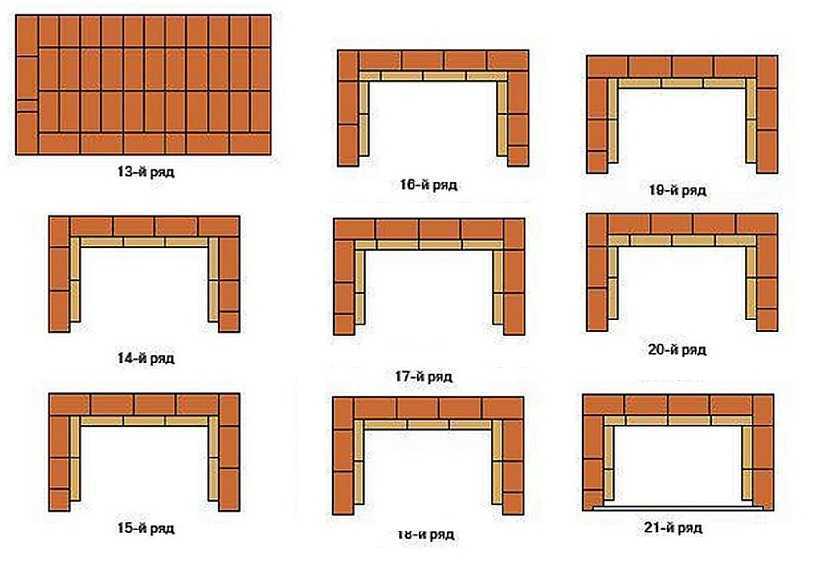

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Расположение и типы

После того как вы закончили фундамент, дали ему получить естественную усадку, высохнуть, сложили топку с порталом и подключили установленную дымоходную систему, настала пара приступить к заключительному и самому приятному этапу.

Облицовка топки и портала камина, в том числе и уличного, позволяет выгодно выделить и разнообразить ваш отопительный агрегат. Облицовка портала и топки может быть выполнена в любой стилистике и направлении.

Всегда популярен традиционный классический стиль, а молодёжи наверняка понравится смелый модерн или хай-тек. В деревенский интерьер с загородным или дачным домом впишется барбекю в стиле кантри. Многие ценят в отделке изысканность и дороговизну. В этом случае вам точно понравится Прованс, фьюжн, арт-деко. Если сад достаточно просторный и светлый, дополнить его можно кирпичной печью в Скандинавском стиле. Для ценителей простоты и минимума декора подходит стиль минимализм.

Не вызовет особых сложностей возведение беседки или небольшой пристройки, летней кухни. Такое расположение полностью оправдает себя и продлит срок эксплуатации вашего отопительного агрегата.

Также перед постройкой и составлением проекта, необходимо не только выбрать точное место расположения печки и её габариты, но и тип конструкции. Постройка может располагаться отдельно от дома, беседки и других элементов сада. Такие барбекю называют островными. Другая разновидность – это конструкции, установленные около стен или перегородок. Они называются пристенным и как правило более миниатюрны чем островные. Третья разновидность уличных комплексов – это угловые. Такие установки очень миниатюрные и при этом достаточно многофункциональные и эффективные установить их можно даже на самой небольшой веранде или в беседке.

Как правильно класть печной кирпич?

Уличные печи из кирпича имеют большой вес и собираются на прочном основании. Таковым может быть ленточный фундамент, железобетонная плита или винтовые сваи, соединенные ростверком.

Существуют следующие правила изготовления кирпичных конструкций:

Поверх бетона укладывается слой гидроизоляции. Используется рубероид или плотный полиэтилен.
Нижняя часть (дровник) выкладывается из печного кирпича. Форма этой части произвольна. Оптимальным решением является дровник высотой 12 рядов.
Жаровня изготавливается из шамотного кирпича, устойчивого к высокой температуре.
Чтобы каменные печи сохраняли прочность и герметичность, для соединения камней используется раствор из глины и песка.

Для контроля вертикальности стен рекомендуется использовать отвес или пузырьковый уровень.
