Состав современных оконных конструкций

Содержание

  • 1 Общая классификация оконных блоков
  • 2 Классификация оконных блоков по основным эксплуатационным характеристикам 2.1 По приведенному сопротивлению теплопередачи
  • 2.2 По воздухо- и водопроницаемости оконных блоков
  • 2.3 По показателю звукоизоляции
  • 2.4 По общему коэффициенту пропускания света
  • 2.5 По сопротивлению ветровой нагрузке
  • 2.6 По стойкости к климатическим воздействиям

3 Примечание
4 Вклад участников

Согласно ГОСТу 23166-99 Оконные блоки классифицируют по следующим признакам:

  • материалам рамочных элементов;
  • вариантам заполнения светопрозрачной части;
  • назначению;*вариантам конструктивного исполнения;
  • архитектурному рисунку;
  • основным эксплуатационным характеристикам
  • В данной статье пойдет речь о классификации оконных блоков по эксплуатационным характеристикам.

Как выбрать подходящий вариант?

Выбирая тот или иной вариант, необходимо ориентироваться на особенности эксплуатации изделия.

если вы живете в коттедже, и рядом нет шумных соседей, звукоизолирующая система не понадобится

Важнее показатели теплоизоляции, так как у владельцев отдельного жилья есть возможность регулировать мощность отопления и, таким образом, тратить меньше или больше;
если вы выбираете конструкции окон ПВХ для террасы или балкона, рекомендуем обратить внимание на раздвижные варианты. Ими удобно пользоваться

Кроме того, створки-купе занимают меньше полезной площади;
в квартирах чаще традиционно устанавливают двустворчатые оконные системы с одной открывающейся створкой. Если же у вас частный дом, возможностей больше. В целях экономии многие заказывают многостворчатые конструкции только с одной открывающейся частью, однако чем таких больше, тем удобнее.

Количество створок

По количеству створок также имеется несколько разновидностей пластиковых окон:

  1. одностворчатые.

    Монтируют в небольшие проемы, не больше 1 м на 1,5 м. Если конструкция превышает эти параметры, необходимо установить окно с двумя створками. Может быть глухим или открывающимся.

  2. двустворчатые.

    Монтаж таких окон рекомендуют, если проем составляет больше 800 мм. Наиболее часто встречаются системы с одной глухой створкой, а второй — открывающейся. Нередкость подобная конструкция и с двумя открывающимися створками.

  3. трехстворчатые.

    Монтируют в больших, просторных помещениях. Как правило, центральная створка в такой системе — глухая, а боковые имеют механизм открывания. Также возможны различные комбинации, например, все три створки могут быть рабочими, либо две боковые створки могут быть глухими, а центральная оснащена механизмом открывания. Все зависит от желания и возможностей заказчика.

  4. балконные блоки.

    Суть системы в том, что она включает в себя не только пластиковое окно (с одной или несколькими створками), но и балконную дверь.

Разновидности пластиковых окон

Существует сразу несколько признаков, классифицирующих разновидности окон из ПВХ.

По количеству створок различают:

  • одностворчатые. В большинстве случаев выполняются открывающимися;
  • двухстворчатые. Чаще всего делается открывающейся одна створка;
  • трехстворчатые. Для экономии часто выполняется одна открывающаяся створка, что делает неудобным эксплуатации окна, в частности крайне проблематично его мыть. Реже встречаются трехстворчатые конструкции с двумя открывающимися створками, совсем редко – с тремя. Причина этого – серьезное удорожание стоимости изделия.

По способу открывания бывают:

  • глухие. Данное окно не открывается, главный его недостаток – невозможно добраться до наружной стороны. Логичное и легко объяснимое преимущество – низкая цена производства и монтажа;
  • окна, открывающиеся внутрь комнаты способом поворотного открывания. Их устройство аналогично стандартным и привычным окнам из дерева, удобно в эксплуатации и уходе;
  • фрамужные окна, открывающиеся способом откидывания. Окно открывается поворотом в горизонтальной плоскости. Также нередко применяется и для деревянных окон. Створки при этом откидываются либо вниз, либо вверх, в зависимости от конструкции;
  • окна, открывающиеся комбинированным способом. Наиболее сложное из всех возможных устройство окна, тем не менее, самое удобное и поэтому широко распространенное. Требует качественной фурнитуры механизмов открывания, а также бережной эксплуатации, так как достаточно легко может быть повреждено. Незначительные недостатки в полной мере компенсируются максимально доступным уровнем удобства и комфорта при эксплуатации.

По количеству камер различают:

  • однокамерные. Несложно определить, что такое окно предусматривает своей конструкцией два стекла, образующих между собой камеру;
  • двухкамерные. По аналогии с предыдущим вариантом: три стекла, две камеры между ними;
  • трех- и более камерные. Принцип прост, понятен и аналогичен предыдущим.

Число камер в первую очередь влияет на теплоизолирующие свойства окна из ПВХ. В настоящее время чаще всего устанавливаются двух- или трехкамерные конструкции.

По желанию заказчика часто устанавливаются еще более надежные и качественные трехкамерные.

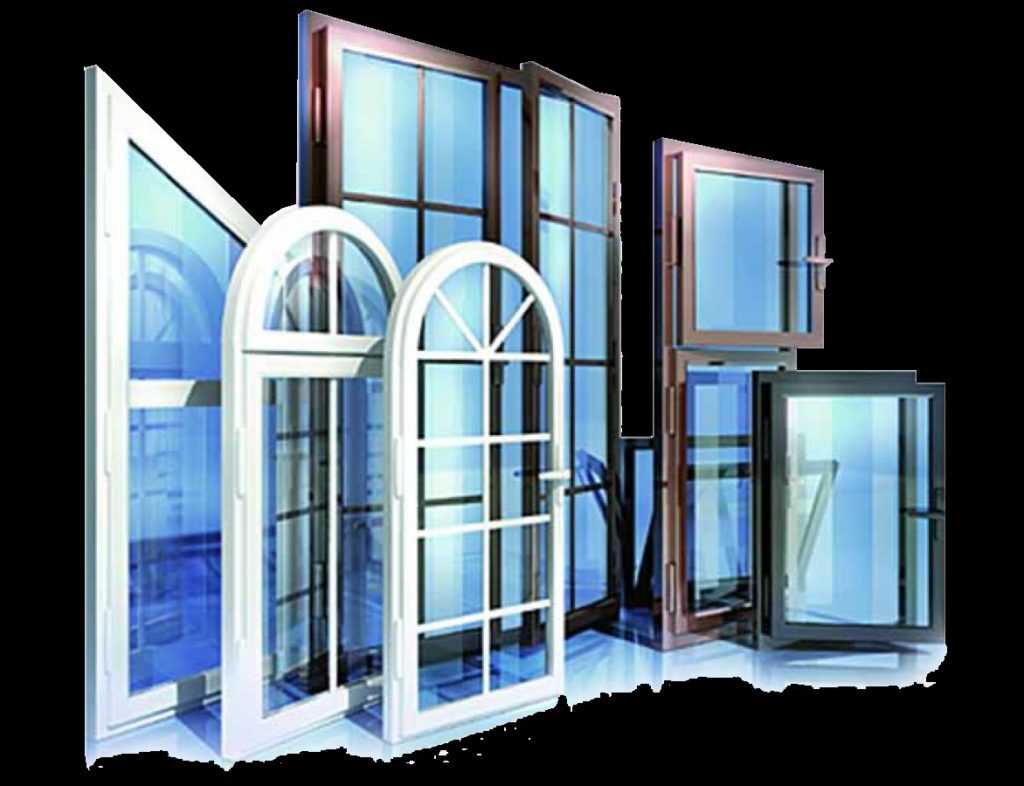

По форме различают следующие виды пластиковых окон;

  • прямоугольные. Стандартная и наиболее часто встречающаяся форма окна, которая проектируется, а затем устанавливается практически во всех жилах домах;
  • арочные, трапециевидные, треугольные и т.д. Современные технологии позволяют изготовить пластиковые окна практически любой формы по индивидуальному заказу. Но следует учитывать при этом, что их стоимость будет выше, чем для стандартных прямоугольных. Конкретный размер этого повышения зависит от сложности требуемой формы.

Приведенная классификация пластиковых окон показывает, насколько разнообразной может быть эта конструкция. Любой заказчик может с легкостью выбрать именно такой вариант, который подойдет именно ему.

Классификация по типу открывания

Классификация пластиковых окон по направлению открывания включает 7 групп:

  • поворотные — классический вариант, открываются в помещение;
  • откидные — открываются сверху для проветривания (комбинируются с поворотными);
  • подвесные — откидываются аналогичным образом, только снизу;
  • с раздвижной створкой — сдвигается, как в купе;
  • со складной створкой — складывается гармошкой.

Появление новой фурнитуры позволило расширить классификацию и увеличить количество способов закрывания/открывания. Тем не менее, поворотно-откидные конструкции являются самыми удобными и распространенными.

Важные моменты при выборе пластикового окна

Многие европейские производители организовывают производство в разных странах мира. От этого технические характеристики пластиковых окон могут немного отличаться друг от друга. Дело в том, что сырье, используемое для производства, может применяться местное, как это делается в России, поэтому окна той же компании, но произведенные на территории Германии, отличаются более высоким качеством. Однако немецкое окно привезти достаточно сложно, поэтому такая продукция крайне редко встречается в продаже и стоит в несколько раз дороже.

Выбирая пластиковые окна, технические характеристики необходимо учитывать прежде всего. У многих производителей они схожи, однако подбирать толщину профиля и стеклопакета нужно, учитывая ваши нужды.

https://youtube.com/watch?v=Os40vzSHx2k

Размеры окон.

Проектирование зданий любого назначения производится с учетом определенных размеров окон в зависимости от требований необходимого освещения комнат. Данные показателя освещенности зависят от габаритов здания, его назначения, уровня естественного света и других факторов. Также большое значение имеет способность оконного блока пропускать свет внутрь помещения .

Соотношение размера помещения и размера окон определяется по общепринятой формуле, основанной на установленных строительных нормах и правилах. Данные стандарты определяют допустимое значение коэффициента освещения в общественных и жилых помещениях, расположенных севернее 45 градусов и южнее 60 градусов широты. Например, если здание расположено севернее 60 градусов, то необходимо применять коэффициент, равный 1,2. Если здание расположено южнее 45 градусов северной широты, то освещенность нужно определять с применением коэффициента, равного 0,75. Показатели рассчитываются с условием обязательной мойки окон в зависимости от месторасположения здания. Так, очищать окна в зданиях, расположенных не в загрязненных районах города необходимо не менее 2 раз в год, а в зданиях, которые находятся в промышленных зонах, очищать окна следует как минимум 4 раза в год. Кроме того, на способность оконного проема пропускать свет влияет количество стекол и расстояние между ними. Поскольку световые лучи преломляются и поглощаются (в случае если в раме более чем 2 стекла), то существенно уменьшается освещенность в помещении.

При строительстве тех или иных зданий, используются типовые ГОСТ на размеры окон. Однако в отдельных нестандартных случаях показатели могут корректироваться. В зависимости от вида оконной рамы выделяют стандартные размеры окон для:

  • оконный блок двойного остекления;
  • оконный блок тройного остекления;
  • одинарное остекление, террасные рамы.

В соответствии с ГОСТ 11214-86, 23166-99 установлены стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см и предусмотрена влажность в 8-12%.

Стандартные размеры окон состоят из совокупности элементов сечений и непосредственно стекол. Например, если стандартный оконный блок с шириной равной 1320 мм, боковым сечением равным 85 мм и средним сечением равным 130 мм, то ширина стекла в каждой створке должна быть как минимум 525 мм. При этом в оконную обвязку со всех сторон должно входить примерно по 7,5 мм стекла. После проведения простых расчетов получается, что видимая ширина стекла составляет 510 мм. Стандартный размер оконного проема также зависит от конструкции стен и размеров четверти. Далее приведены таблицы типовых размеров окон с ориентировочными ценами.

Таблица 1. Стандартные размеры одностворчатых окон.

Схематичное изображение одно- двух- и трехстворчатых окон.

Безопасность пластиковых конструкций

Современные пластиковые окна отвечают требованиям безопасности и не оказывают существенного вреда на здоровье человека.

Безопасность гарантируется данными комплектующими:

  1. Профиль ПВХ.
  2. Фурнитура.
  3. Стеклопакет.
  4. Монтаж.

Безопасность и надежность окна включает в себя несколько факторов:

  • все комплектующие должны обладать сертификатами, где указаны минимальные к ним требования;
  • ПВХ-профили обязаны иметь противовзломные свойства (чем он шире и чем больше у него камер, тем он надежнее);
  • конструкция.

Для безопасности очень важен верно проведенный монтаж. Окна должны выдерживать сильное давление на наружную стеновую конструкцию.

Итак, зная все необходимые для пластика характеристики, определившись с типом окна и компанией, которая будет заниматься их монтажом, вы не разочаруетесь и будете радоваться своим новым окнам из пластика.

Классификация по материалу

На рынке представленные следующие виды окон по материалу:

  • металлопластиковые (ПВХ усиливается металлическим армирующим каркасом);
  • алюминиевые (применимы в общественных зданиях ввиду низкой себестоимости, а также высокой теплопроводности, которая не позволяет устанавливать конструкции в жилых помещениях);
  • деревянные.

ПВХ (поливинилхлорид) был впервые получен в 1835 году французским химиком Анри Реньо, оставившим пробирку с винилхлоридом на подоконнике на несколько дней. На дно пробирки выпал осадок в виде белого порошка, но исследователь не придал получившемуся материалу большого значения. В промышленном масштабе он был выпущен в 1931 году, и только к 50-ым стал использоваться в производстве оконных рам.

Сначала профили были выполнены из металла, облицованного мягким ПВХ. Потом появились профили из твердого поливинилхлорида. Сегодня это наиболее распространенный материал для производства оконных конструкций. Они имеют хорошие эксплуатационные свойства, теплоизоляцию, а также пожаробезопасность. Некоторые производители предлагают пластиковые профили, покрытые шпоном ценных пород дерева.

Большинство производителей пластиковых окон учитывают реалии российского климата —конструкция пластиковых окон включает многокамерные профили, а также стеклопакеты, усиленные дополнительными уплотнителями. Окна ПВХ герметичны, защищают от пыли и шума, однако имеют минусы, среди которых нарушение естественного воздухообмена между улицей и помещением, а также повышение влажности. Исключить эти минусы можно микропроветриванием или вентиляционными системами, которые можно обсудить со специалистом при подборе оконных конструкций.

Металлопластиковые конструкции укреплены стальной армировкой по всему контуру или с трех сторон (в случае арочных окон). Они могут иметь любую форму — арочную, треугольную, круглую, трапециевидную. Их отличает повышенная устойчивость к ударам и сопротивляемость ветру, поэтому такие модели часто ставят в высотные здания.

Качественные металлопластиковые окна от известных производителей отличают:

  • длительный срок службы (более 40 лет);
  • высокие звукоизоляционные качества;
  • высокие теплоизоляционные свойства и энергоэффективность.

Эти три качества у дорогого металлопластика могут быть выше, чем у топовых пластиковых моделей. Недостатки у металлопластиковых конструкций те же самые, что и у ПВХ— нарушение воздухообмена и повышение влажности, поэтому рекомендуем выбирать модели с микропроветриванием или просто самостоятельно регулярно проветривать помещение.

Деревянные окна — экологически чистые конструкции, изготовленные в соответствии с современными технологиями. Материалом для них служат дуб, лиственница, эвкалипт, красное дерево, ясень. Цена на них как правило выше, чем на металлопластиковые или ПВХ-конструкции.

Алюминиевые оконные конструкции ввиду прочности каркаса используются для остекления промышленных и общественных зданий, витрин, зимних садов, складов, витражей и т.д. Их теплопроводность выше, чем у пластика или дерева, поэтому они редко используются для бытового остекления квартир и частных домов.

Каждый из перечисленных в классификации материалов имеет преимущества и может быть применим в конкретной ситуации. При выборе, оцените баланс между ценой и качеством, а также, стоит учесть специфические возможности материала.

Классификация и разновидности

Типы пластиковых окон могут существенно отличаться друг от друга. На комфорт влияют следующие факторы:

  • Размеры.
  • Толщина стеклопакета.
  • Форма.
  • Дизайн.
  • Расположение.

Если в квартире установлены слишком маленькие окна, в ней будет некомфортно находиться, так как они пропускают мало света. Слишком большие стеклопакеты могут стать с одной стороны интересным дизайнерским решением, с другой – они плохо удерживают тепло, так как стеклянная поверхность большая, делают помещение просматриваемым для посторонних. Конечно, обе эти проблемы решаемы, если использовать грамотно проведенное отопление, занавески или тонировку.

Грамотно выбрать нужно не только размер, но и форму. Пластиковые окна, виды которых довольно разнообразны, могут быть любой формы, начиная от обычной квадратной или прямоугольной и заканчивая сложными геометрическими фигурами.

На помощь приходят строительные нормы. Форму окна они не регламентируют, выбор ее касается только ваших личных предпочтений и дизайна помещения. А вот пропускная способность света не рекомендуется ниже 10-13% света. Эта норма является минимальной и не всегда отвечает пониманию комфорта. Оптимальной цифрой является 50%. Такая пропускная способность обеспечит светлое помещение, даст достаточное количество ультрафиолета.

О чем ещё надо знать?

Есть несколько нюансов, о которых лучше знать перед покупкой:

Не бывает качественных дешевых материалов. Среди производителей, лучше ориентироваться на популярные марки. При этом обязательно проверять подлинность продукции, знаменитых изготовителей нередко подделывают. Проверьте как устроено уплотнение рамы. Оно должно быть двойное, чтобы избежать скопления влаги, а значит испарения, конденсата на стеклопакетах и появления бактерий, размножения плесени. Для установки дома или на даче рекомендуется покупать двухкамерный профиль. Окно состоит из 3-х листов стекла и 2-х воздушных камер. Этого вполне достаточно для температуры средней полосы России. Часто пытаются выдать за качественный профиль, который называют объектным. Это тонкая рама, которая не используется в местах, где живут люди, но выглядит как обычная. Недобросовестные продавцы могут представлять ее как стандартную 2-х или 3-х камерную. На них, как правило, значительно ниже цена и на маркировочной пленке присутствует надпись «object», энджин, тендер и подобные

Важно не только качество, но и соблюдение технологии монтажа. Выбирайте проверенную, желательно знакомыми людьми, фирму-установщика

Существует 3 класса окон: эконом, стандарт и премиум. Оптимальными считаются стандарт и премиум, эконом не подходит для жилых помещений. Уговоры продавцов, применяющих отвлекающую терминологию, здесь слушать не надо. Уплотнитель рамы и стеклопакета должен быть из резины. Полиуретан, который иногда ставят производители, может деформироваться под тяжестью и температурой. Тогда придётся делать регулировку. Фурнитура должна быть выпущена из нержавеющих, не ломких материалов, по европейским стандартам качества. На раме должны быть вентиляционные щели, поддающиеся регулировке. Тогда створки будут реже открываться и затормозится износ.

Лучшими считаются профили российского производства по немецким технологиям. Они продают высококачественный материал, который не будет деформироваться на солнце, желтеть или трескаться. Перед покупкой рекомендуется запросить сертификат качества у продавца. Часто встречаются подделки под этих производителей, которые можно отличить по цвету (они темнее), отсутствию или странной маркировке, разнице в цвете между штапиком и профилем. Качество китайских, турецких рам, а также фурнитуры из этих стран оставляет желать лучшего. Попытка сэкономить несколько тысяч может обернуться полной заменой окна через непродолжительное время.

Вам нужен современный стеклопакет? Обращайтесь в «Окна-Стар»!

Вы хотите, чтобы все элементы стеклопакета отвечали самым высоким стандартам звуко-, теплоизоляции и безопасности? Наша компания располагает именно такими окнами! Мы работаем с 2005 года, и за это время накопили внушительный опыт остекления проектов любой сложности.

Мы не просто компания, которая продает окна. «Окна-Стар» обеспечивает комплексное обслуживание: замеры, проектирование, производство, доставка, монтаж, обслуживание. Мы работаем не только со стандартными профилями для квартир или домов, но и изготавливаем двери, перегородки, зенитные фонари, зимние сады и многое другое.

За годы работы репутация нашей компании как ответственного партнера и исполнителя держится на высоком уровне, поэтому с нами сотрудничают как частные лица, так и крупные застройщики Москвы и области.

Учитывая, что весь цикл работ наша компания производит самостоятельно, это дает нам возможность гарантировать 100% качество. Все детали окон, которые мы используем в работе, являются прочными и долговечными.

Оцените все наши преимущества:

  • опыт работы более 12 лет;
  • собственное производство;
  • монтаж окон любой сложности;
  • соответствие ГОСТу;
  • 6 лет гарантии на монтаж и профили.

Позвоните нам, и наши консультанты расскажут, из каких частей состоят окна и какой вариант стоит выбрать в вашем случае.

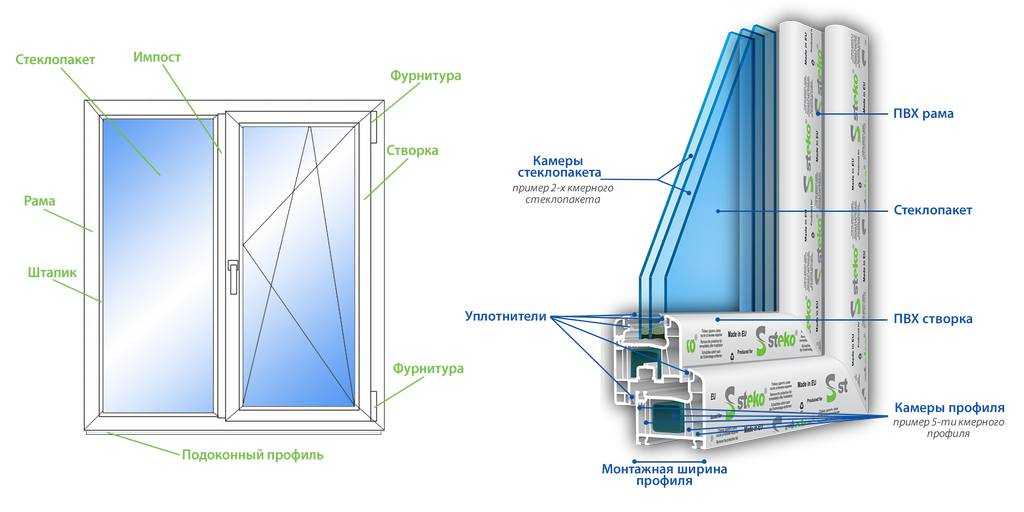

Составные части профиля

Рама

Главная несущая часть окна, своеобразная «коробка», которая собирается из пластикового многокамерного профиля и намертво крепится в оконном проеме. ПВХ-профиль нарезается строго по размерам конкретного окна, от точности обмеров зависит качество теплозащиты и звукоизоляции. Именно поэтому специалисты настаивают на том, что определять размеры будущей конструкции должны сотрудники оконной компании. Рама удерживает вес створок со стеклопакетами, поэтому к ее жесткости предъявляются высокие требования. Жесткость обеспечивает расположенный внутри пластикового профиля замкнутый или П-образный армирующий профиль.

Створка

Створка, так же как и рама, состоит из пластикового профиля. Необходима для того, чтобы окно имело открывающиеся части. Современное окно может иметь несколько вариантов открывания : поворотное, откидное, поворотно-откидное. В первом случае створка просто распахивается, как в традиционных окнах. Во втором — откидывается по типу фрамуги. Третий вариант сочетает обе возможности. Иногда створка остается глухой. Этот вариант часто применяют в больших окнах, состоящих из трех частей. В этом случае крайние створки делают подвижными, а центральную — статичной.

Импост

Эта важная и часто упоминаемая в разговорах специалиста деталь окна на нашем рисунке осталась без цифры. И на это есть сразу два объяснения. Во-первых, на картинке изображено окно, в котором створки соединяются при помощи другого конструктивного элемента. Во-вторых, для того чтобы увидеть импост, половинки окна должны быть полностью открыты А вообще импост — это все то же, хорошо знакомый нам, пластиковый профиль со стальным усилением внутри. Служит для деления окна на части и предназначен для того, чтобы обеспечить соединение двух или более створок в конструкции одного окна. Представьте себе окно с распахнутыми настежь створками. Те поперечины, которые вы видите в открытом проеме, и есть импосты.

Штульп

Пластиковый профиль, который так же, как и импост, служит для соединения двух створок, но в отличие от окна с импостом одна створка является зависимой от другой при открывании и не имеет оконной ручки. Эту створку можно открыть, лишь открыв основную створку с ручкой. Такая створка без ручки, не может быть поворотно-откидной. Преимущество штульпового соединения заключается в том, что если полностью открыть две створки, то проем будет полностью свободным, т.к. штульп в отличие от импоста крепится не к раме, а к створке.

Фурнитура

Фурнитура включает в себя все разнообразие механизмов и приборов, призванных обеспечить надежное функционирование окна. Сюда входят петли, ручки, различные приборы для запирания и обеспечения безопасности. От качества фурнитуры зависит надежность и легкость работы, а также некоторые теплофизические характеристики окон и балконных дверей.

Так, например, фурнитура обеспечивает:

  • Герметичность (а значит и тепло- и звукоизоляцию) окна за счет прижима створки к раме;
  • Безопасность детей за счет специальных запорных элементов, исключающих возможность открывания окон детьми;
  • Заботу о близких с ограниченными возможностями ( системы комфортного открывания окна за счет расположения ручки в нижней части окна)

Оконные блоки классифицируются по следующим признакам:

  • По назначению ( оч ем мы писали вначале статьи)

Примечание

При написании статьи  использованы материалы книги И.В.Борискина, Н.В. Шведов, А.А. Плотников.Современные светопрозрачные конструкции гражданских зданий.Справочник проектировщика.Том 2 Оконные конструкции из ПВХ

Конструкция стеклопакета

По определению стеклопакетом называется устройство из нескольких стекол, герметично укрепленных в профиле ПВХ. Два или больше стекол разделяются металлической рамкой. Между ними — воздушные или газовые промежутки.

Для того, чтобы компоненты не запотевали, влагу поглощает алюминиевая рамка с тонкими стенками, покрытая молекулярным ситом. Улучшению теплоизоляции способствует газ аргон. Таково устройство стеклопакета, периметр которого заливается мастикой, защищающей от влаги и пыли.

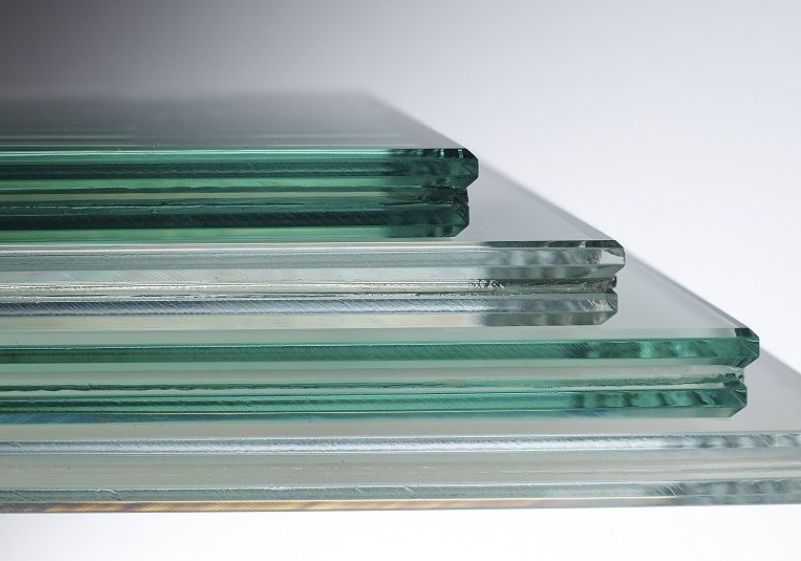

Типы применяемых стекол

Стекла, различаются по толщине и расстоянию между ними. Так 4-16-4 следует понимать, как однокамерный стеклопакет, толщина 4 мм, дистанция 16 мм.

Существуют виды, одним из которых является Триплекс. Это стекло выполняется по автомобильному типу, когда две плоскости соединяются слоем полимера. При разбивании осколки остаются на месте, а не разлетаются.

Другие виды представлены в таблице с указанием параметров.

Тип стекла

Характеристики, функции

Стандартное Весьма популярный и доступный по стоимости вариант. Толщина 4, 6 и 8 мм.
Энергосберегающее Покрыто пленкой оксида олова или серебра с внутреннеей стороны. Отражает инфракрасные лучи, тепло остается в помещении. Оберегается от контакта с кислородом.
Солнцезащитное  Применена тонировка или леночное ламинирование. Пропускает меньше света – до 45 %.
Мультифункциональное Покрытие сберегает энергию, предотвращает попаданию тепла снаружи, что является ценным качеством в жару. Стоимость значительная, проускает 30 % света.
Противоударное Защищено от повреждений и вторжений в жилье посторонних лиц. А также не разлетается на осколки.
Триплекс   Состоит из 2 стекол с пленкой между ними. Разбить его трудно, не разлетается, а трескается. Тяжелое, имеет значительную стоимость.

Серьезный подход к выбору стеклопакета

Приобретая окна ПВХ, характеристики которых отличаются от стандартных, нужно обращать внимание не только на профиль, но и на стеклопакет, ведь от него во многом зависит, насколько в доме будет комфортно. Чем толще стеклопакет, тем больше его вес, но и способность удерживать тепло и изолировать шум возрастает

Для средней полосы России и юга оптимальным считается двухкамерный стеклопакет, в более холодных регионах количество камер может быть увеличено.

Производители предполагают стеклопакеты вплоть до шестикамерных, однако их характеристики будут не намного выше трехкамерных, поэтому нет никакого смысла переплачивать.

Наглядный пример количества камер в окне.

Различные окна ПВХ, технические характеристики которых зависят не только от того, насколько толст стеклопакет, могут по-разному выполнять свои задачи: например, стекла могут быть противоударными или даже пуленепробиваемыми. От того, по какой технологии выполнено стекло и какую оно имеет толщину, зависит насколько оно будет прочным, сможет ли защитить от взлома. На качественных окнах можно встретить противоударные стеклопакеты или триплекс. Их основным отличием от обычных моделей является способность выдерживать механические воздействия, например, удар камнем. Такое окно, как и каленое, трудно разбить, но от последнего оно отличается высокой безопасностью от осколков.

Виды открывания

Конфигурация пластиковых окон и виды их открывания согласовываются с клиентом при заказе конструкции. Классификация видов открывания производится по двум критериям — независимость створок и способ открывания каждой из них.

По независимости створки делятся на импостные и штульповые. Импостные открываются независимо друг от друга. Например, в двухстворчатом окне вы можете открыть любую из двух створок отдельно, не затрагивая остальные. При этом в середине полностью открытого оконного проема останется профиль с фурнитурой для закрывания

В штульповых окнах важно соблюдать последовательность открывания и закрывания, поскольку фурнитура располагается в профиле дверцы и «вщелкивается» друг в друга. Так в двустворчатом окне могут открываться, например, сначала левая, затем правая дверцы

Плюс такой конструкции в отсутствии внутренних перегородок — окно можно распахнуть полностью.

По способу открывания на данный момент существует 5 категорий:

  • глухое — нет ни одной открывающейся створки;
  • поворотное — створка распахивается наружу или внутрь, удобно для мойки и проветривания;
  • откидное — вариант, который боле известен как «открывание для проветривания» (в определенном положении ручки верхняя часть дверцы откидывается на пару десятков градусов, в режиме «зимнее проветривание» — на 7мм);
  • поворотно-откидное — и открывается как распашная створка, и откидывается на проветривание;
  • раздвижное — чаще всего используется для балконов и узких помещений, не позволяющих открывать створки;
  • фрамужное — откидывается одна из верхних частей окна ПВХ(фрамуга бывает прямоугольной, арочной или трапециевидной).

Чаще всего в оконных компаниях заказывается поворотно-откидная створка. За счет своей конструкции она позволяет открывать дверцы настежь и проветривать помещение.

Стеклопакет – устройство и разновидности

Одна из функций оконных блоков – пропускать свет. Поэтому в качестве заполнения чаще всего используют светопрозрачные материалы, кроме ситуаций, когда необходимо закрыть нижние и боковые части балконов или дверей.

Традиционно, во все пластиковые окна ставится стеклопакет – изделие, состоящее из двух-трех стекол, разделенных между собой специальной рамкой. Дистанционная рамка изготавливается из полимера или алюминиевого профиля. Для исключения образования конденсата внутри камер, в рамку помещают специальный наполнитель (абсорбент), поглощающий влагу.

Теплоизоляционные свойства стеклопакета зависят от:

  • количества камер;
  • наполняющего газа (в дешевых моделях используют осушенный воздух, в дорогих – аргон или криптон);
  • типа стекол и расстояния между ними.

Оптимальным считается расстояние в 16 мм, но не более 20мм и не меньше 10мм. При малом просвете потери тепла значительно возрастают, а при большом – начинают действовать конвективные процессы, что также снижает энергоэффективность заполнения.

Факторы, перечисленные выше, помимо теплопроводности, в значительной степени влияют на звукоизоляцию помещения. Внешние шумы активней всего поглощаются при совместном использовании двух камер – 10 и 16 мм.

Строение ПВХ

Окно из пластика может быть создано из разнообразных типов фурнитуры и профиля, разнящихся между собой по марке, цене и качеству.

Схема конструкции из ПВХ.

Главные детали:

  1. Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
  2. Импост — прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
  3. Отлив — широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
  4. Откос — профиль широкой и плоской формы, применяемый для тщательной отделки внутренней части боковых плоскостей проема.
  5. Проем — область в стене, предназначенная для установки одного либо нескольких блоков. Его строение может требовать произведения монтажа откосов, отливов, уплотнения и подоконной доски.
  6. Рама — неподвижная деталь из пластика, которая используется для крепежа створок.
  7. Створка — двигательная часть, которая может открываться некоторыми способами (поворотным, фрамужным, поворотно-откидным).
  8. Стеклопакет — скрепленные герметичным образом стекла. В случае создания из пластика используют стекло в толщину 4 мм. Более того, может использоваться стекло в толщину 5 либо 6 мм и триплекс, который представляет собой два листа стекла, которые скреплены при помощи прозрачной пленки (ввиду тройного пласта приобрело свое название); триплекс способен выдерживать достаточно сильные удары. Стеклопакет может быть как однокамерного, так и двухкамерного типа.
  9. Фурнитура включает петли, ручки, запорные механизмы и вспомогательные устройства, которые обеспечивают открытие и фиксацию створок в конкретном положении или же запирают их. От типа фурнитуры зависят способы открытия створки и режимы проветривания. Наиболее качественные типы современных фурнитур способны прослужить свыше 25 лет.
  10. Профильная ширина — максимальная дистанция между внутренней и внешней лицевыми плоскостями профиля.
  11. Штапик — узкий профиль из пластика с уплотнением из резины, который удерживает стеклопакет.

Статья по теме: Как отполировать мебель в домашних условиях

Итог.

Подытоживая вышенаписанное, можно отметить, что сегодня российский рынок строительных материалов готов предложить конечному покупателю на выбор довольно большое количество моделей окон из пластика, а также широкий спектр предназначенных для них дополнительных аксессуаров. Наибольшую популярность у нас в стране снискали марки ПВХ окон: Rehau, Veka, KBE. Разница, помимо наименования производителя, кроется в разнообразии комплектующих, которыми оснащены изделия данных фирм

Поэтому так важно ориентироваться в характеристиках и отличиях каждого элемента окна

635

Понравился материал?

Поделитесь:

« Предыдущая запись

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
