Как правильно подключить полотенцесушитель к стояку горячей воды

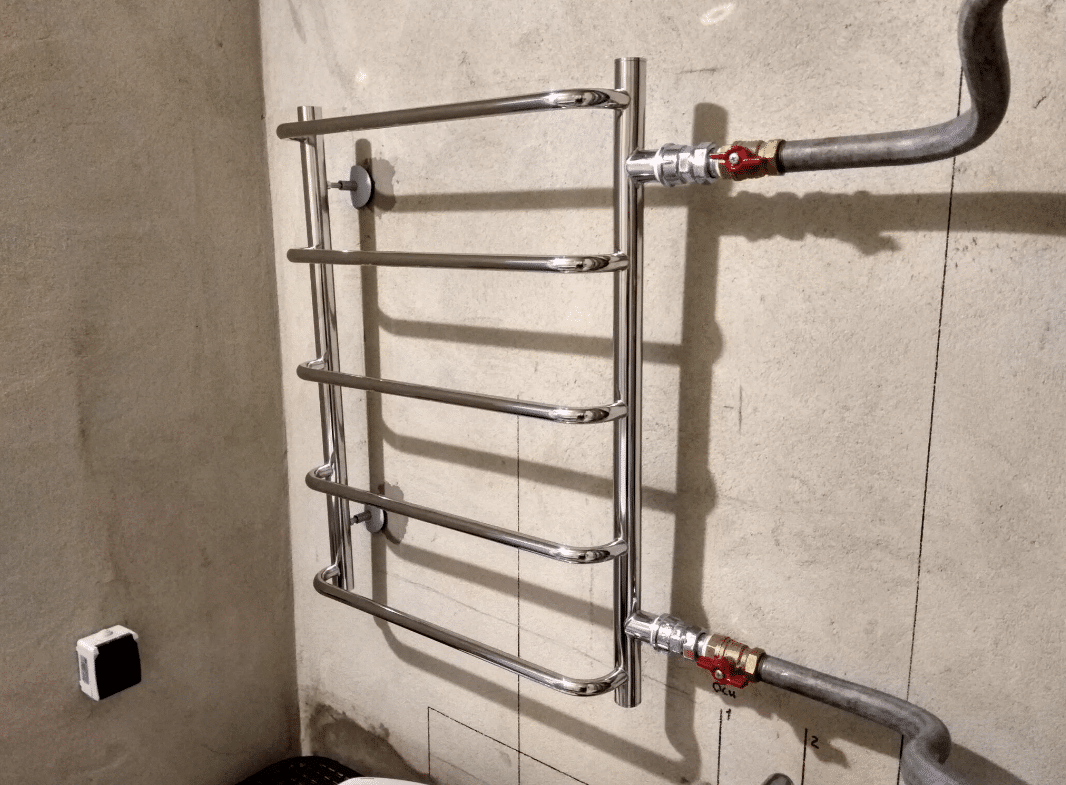

Водяной полотенцесушитель: боковое подключение

Этот вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, для него не требуется подготовка дополнительного водоотвода. Однако полотенцесушители водяные с боковым подключением имеют один небольшой недостаток – это наличие сварных элементов. Но при надлежащем качестве сантехнического оборудования данная модель прослужит долго.

При подключении данного устройства необходимо учитывать следующие параметры:

• Соответствие диаметров трубопровода.
• Межосевой интервал – расстояние между выходным и входным отверстиями.

Допускается выполнять боковое подключение полотенцесушителя «лесенка» с использованием водопроводных муфт. При этом запрещено выполнять переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в приборе, что спровоцирует протечки или вовсе разрыв сварных соединений.

Кроме того, полотенцесушители водяные с боковым подключением устанавливаются в таких ситуациях, когда планируется закрытие водопроводных труб посредством кафельной плитки. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места соединения должны выдерживать резкие перепады и сильный напор подачи воды

Необходимые инструменты

Перед монтажом необходимо позаботиться о наличии всех инструментов. Присутствие тех или иных приборов зависит от вида труб. С учетом стандартных стальных вариантов инвентарь нужен следующий:

• газовый (под номером 2), приставной и гаечный ключи;
• ножовка по металлу;
• плашки резьбонарезного типа;
• электродрель с перфоратором, бетонные сверла;
• шлифмашинка углового типа (болгарка);
• молоток, пассатижи и отвертка;
• уровень, рулетка и карандаш.

Помимо этого, понадобится ряд расходных материалов:

• сгоны, отводы, муфты и т. д.;
• запорные вентили;
• пакля из льна;
• шурупы, дюбели, болты и кронштейны.

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

1. Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
2. Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
3. Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

1. Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
2. Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
3. Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
4. Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушитель медный

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Электрические

Данная модель используется в случае, если отсутствует возможность подключения водяного полотенцесушителя. Существуют два основных варианта – настенный и напольный. Первый из них имеет наиболее разнообразный дизайн и применяется в помещениях небольшого размера

Отдав предпочтение этому варианту, необходимо особое внимание уделить потребляемой мощности, чтобы рассчитать заранее примерные затраты на электроэнергию. В таком случае схемы подключения полотенцесушителя могут быть следующими:

• Открытая – используется вилка и розетка.
• Закрытая – проводка укладывается в конструкцию стены.

Основные особенности электрических полотенцесушителей:

• Зачастую такие устройства оснащены регулировкой температуры.
• Их допускается устанавливать не только в ванной комнате, но и в других помещениях.
• Благодаря разнообразным дизайнерским решениям вы сможете выбрать модель, которая идеально впишется в дизайн помещения.

Какие конструкции бывают

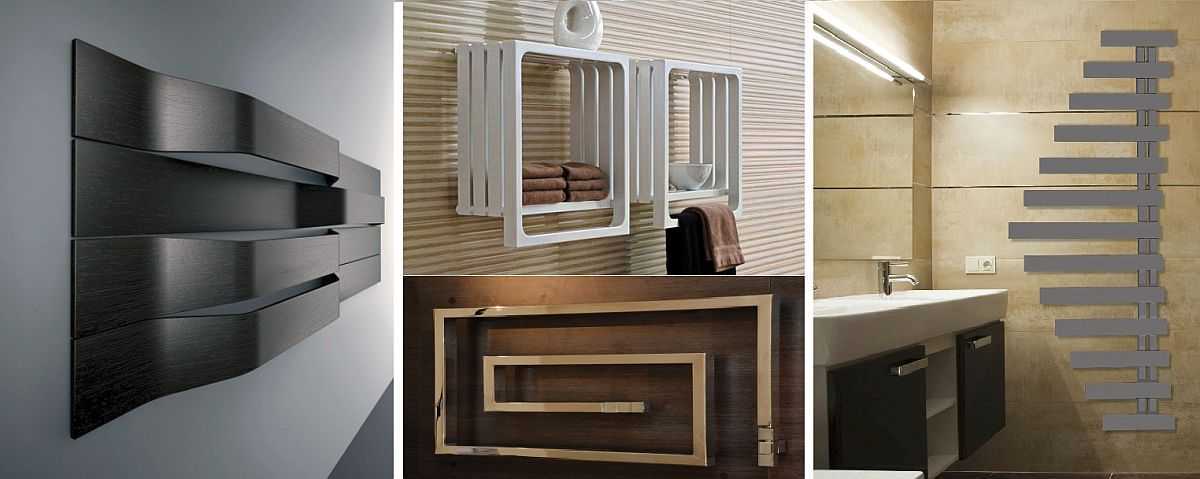

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

• П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
• Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
• Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
• Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

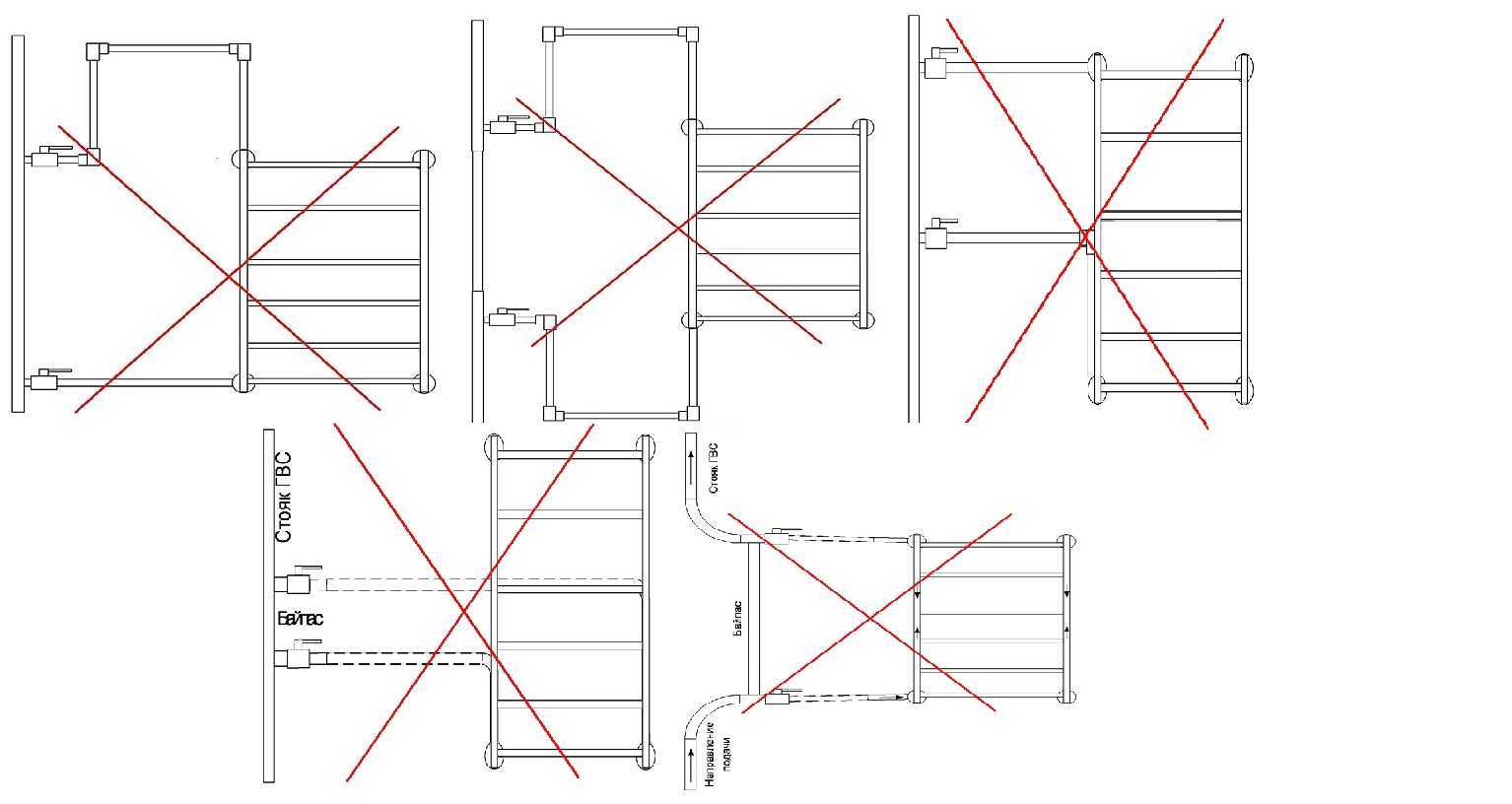

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.
