Применение солнечных батарей для электроснабжения дачи

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Принцип работы

Превращение энергии солнца происходит в фотоэлементах, подключенных последовательным или параллельным путем. В основе фотоэлектрического вещества лежит кремниевый кристалл. Кремний в виде соединений широко распространен на планете. К примеру, кремниевый оксид – песок или глина. Так что кристалл кремния в упрощенном варианте – это песчинка. Технические кристаллы производятся в лабораториях искусственным способом. Сначала они выращиваются в форме кругляка, затем получают из него шестигранник, из которого делают пластины. Каждая пластина имеет толщину 200 микрон, что всего в три раза толще обычного волоска.

На кремниевые пластины с одной стороны наносят бор, а со второй – фосфор. Там, где кремний соприкасается с бором, возникает избыток электронов. На противоположной, где пластина контактирует с фосфором, наблюдается их нехватка. Совмещение этих сторон называется границей p-n.

Когда на фотоэлементы в составе батарей попадает свет солнца, их поверхность атакуют фотоны. Они вытесняют «лишние» электроны на границе с бором, и направляются на противоположную – фосфорную сторону с «пробелами». Так появляется электрический ток, представляющий собой согласованное перемещение электронов. От фотоэлементов отходят металлические тропинки, через них и проводится ток. В этом и заключается суть работы солнечного элемента.

Подбор узлов гелиоэлектростанции

Для изучения проекта независимого источника питания можно рассмотреть электростанцию на дачу из фотоэлектрических панелей.

Исходные параметры:

  • потребление (Е), кВт/ сутки — 14;
  • мощность нагрузки (среднее, максимальное, пиковое значение), Вт — 700, 1500, 1850;
  • место расположения объекта недвижимости — г. Казань.

Подразумевается сезонная генерация (март — сентябрь).

Определение рабочего напряжения системы

Напряжение сети постоянного тока, V Особенности Рекомендованная мощность, кВт
12 Параллельное включение АКБ увеличивает силу тока на выходе, поэтому применяют провода с большим поперечным сечением До 1,5
24 Замена аккумуляторных батарей выполняется парами 1,5-3
48 Этот уровень напряжения увеличивает опасность поражения пользователей электрическим током 6 и более

Комплектование батареи солнечными модулями

Формула расчета мощности панели преобразователя — P = (Е*1000)/ (К*И), где:

  • Е — среднесуточное потребление электроэнергии;
  • 1000 — относительная светочувствительность фотоэлементов;
  • К — коэффициент потерь;
  • И — инсоляция при оптимальном положении панелей относительно падающих лучей.

Если рабочая зона блока установлена горизонтально, среднее значение солнечной радиации для Казани летом составляет 4,49 кВт*ч/м кв. Подставив исходные параметры, вычисляют мощность электрического источника автономного питания: P = (14*1000)/ (4,49*0,7) ≈ 4450 Вт.

Обустройство аккумуляторного энергоблока

При выборе АКБ учитывают следующие факторы:

  • для системы с фотоэлектрическими преобразователями подходят АКБ с маркировкой Solar;
  • необходимо покупать комплект батарей из одной товарной партии (подразумеваются одинаковые технические параметры АКБ);
  • полная разрядка уменьшает срок службы аккумуляторов, поэтому значение поддерживают от 50 до 70%;
  • достаточный энергетический запас — сутки.

Для установки АКБ применяют отапливаемое помещение. Рекомендуемая температура воздуха: +25°C.

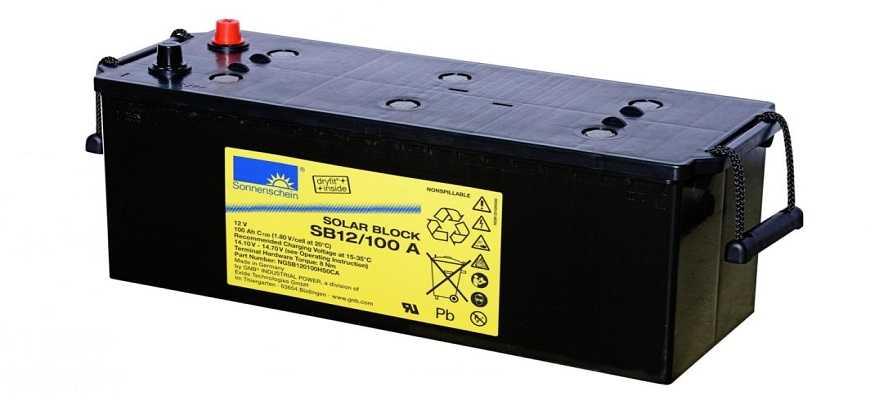

Аккумулятор для солнечных батарей.

Выбор хорошего контроллера

Хорошее оснащение блока управления обеспечивает поэтапный процесс зарядки, продлевающий ресурс АКБ. Сложный контроллер обеспечивает коммутацию автономного и сетевого источников питания по установленному алгоритму.

Подбор инвертора лучшего исполнения

Эффективное преобразование выполняется без больших потерь (КПД>90%). Важный параметр генерации — форма выходного сигнала. Чем точнее синусоида блока питания, тем лучше.

Вред экологии

Несмотря на экологическую безвредность применения солнечных батарей, их производство и утилизация может навредить окружающей среде и здоровью людей. Солнечные панели содержат металлы, такие как свинец, медь, галлий и кадмий, синтетические материалы. Их основа изготавливается из алюминия. Все это требует грамотной утилизации. Также, размещенные на больших площадях, они могут влиять на климат, нарушая естественный температурный режим.

Само производство фотоэлементов и панелей является химически грязным. Стоки и отработанные газы пагубно влияют на экологию. Земля, вода и воздух могут содержать вредные вещества, что является угрозой для всего живого вокруг этих предприятий.

Так стоит ли причислять солнечные панели к предметам причиняющим вред экологии?

Количество солнечных электростанций растет. Если технологии не будут развиваться в сторону наименьшего причинения вреда планете и людям, человечество ждет еще одна рукотворная экологическая проблема.

Принцип работы

Элементы солнечных батарей представляют собой пластинки из кремния толщиной 0,3 мм. Со стороны, на которую попадает свет, в пластину добавлен бор. Это приводит к появлению избыточного количества свободных электронов. С обратной стороны добавлен фосфор, что приводит к образованию «дырок». Граница между ними называется p-n переход. При попадании света на пластину, он «выбивает» электроны на обратную сторону. Так появляется разность потенциалов. Вне зависимости от размера элемента, одна ячейка развивает напряжение 0,7 В. Для увеличения напряжения, их соединяют последовательно, а для повышения силы тока – параллельно.

Максимальный КПД панели, а, следовательно, и мощность, достигается при падении света под углом 90 градусов. В некоторых стационарных устройствах батарея поворачивается вслед за солнцем, но это сильно удорожает и утяжеляет конструкцию.

Конструкция и детали.

Из-за простоты устройства печатная плата не разрабатывалась, все элементы распаиваются на выводах переключателей и разъёмов. Всю конструкцию можно собрать в корпусе небольшого размера, всё будет зависеть от габаритов применённого трансформатора и переключателей.

При испытании мощных биполярных транзисторов на больших токах (100мА и 500мА) их необходимо закрепить на радиаторе! Если пластинчатый радиатор смонтировать на одной из стенок прибора или сам радиатор использовать в качестве стенки прибора, то это сделает пользование устройством более удобным. Радиатор, который всегда с собой! Это существенно ускорит процесс испытания мощных транзисторов в корпусах ТО220, ТО126, ТОР3, ТО247 и аналогичных.

Микросхему стабилизатора блока питания также необходимо установить на небольшой радиатор. Диодный мост подойдёт любой на ток 1А и выше. В качестве трансформатора можно использовать подходящий малогабаритный, мощностью от 10Вт с напряжением вторичной обмотки 10-14В.

Опционально: в приборе для проверки транзисторов предусмотрены гнёзда для подключения второго мультиметра (включенного в режим измерения постоянного напряжения на предел 2-3В). Подсмотрел эту идею на одном из форумов. Это позволяет измерить Uбэ транзистора (при необходимости вычислить крутизну). Данная функция очень удобна при подборе биполярных транзисторов одной структуры для ПАРАЛЛЕЛЬНОГО включения в одном плече выходного каскада усилителя. Если при одном и том же токе напряжения Uэб отличаются не более чем на 60мВ, то такие транзисторы можно включать параллельно БЕЗ эмиттерных токовыравнивающих резисторов. Теперь вы понимаете, почему усилители фирмы Accuphase, где в выходном каскаде в каждом плече включено параллельно до 16 транзисторов, стоят таких денег?

Перечень используемых элементов:

Резисторы: R3 — 820 Ом, 0,25Вт, R4 — 1к2, 0,25Вт, R5 — 510 Ом, 0,25 Вт, R6 — 260 Ом, 0,25Вт R7 — 5,1 Ом, 5Вт (лучше больше), R8 — 26 Ом, 1 Вт, R9 — 51 Ом, 0,5Вт, R10 — 1к8, 0,25 Вт.

Конденсаторы:

С1 — 100nF, 63V, C2 — 1000uF, 35V, C3 — 470uF, 25V

Коммутация:

S1 — переключатель типа П2К или галетный на три положения с двумя группами контактов на замыкание, S2 — переключатель типа П2К, тумблер или галетный с одной группой контактов на переключение, S3 — переключатель типа П2К или галетный на два положения с четырьмя группами контактов на переключение, S4 — кнопка без фиксации, S5 — сетевой выключатель

Активные элементы:

T3 — транзистор типа КТ3102 или любой маломощный n-p-n типа с высоким коэффициентом усиления, D3 — TL431, VR1 — интегральный стабилизатор 7812 (КР142ЕН8Б), LED1 — светодиод зелёного цвета, BR1 — диодный мост на ток 1А.

Разное:

Tr1 — трансформатор мощностью от 10Вт, с напряжением вторичной обмотки 10-14В, F1 — предохранитель на 100mA…250mA, клеммы (подходящие доступные) для подключения измерительных приборов и испытуемого транзистора.

Сроки службы

Желающих приобрести этот экологически чистый альтернативный источник энергии прежде всего интересует вопрос о том, сколько лет он будет исправно работать и не возникнет ли с ним серьезных проблем в ближайшее время.

Производителями указывается, что сроки службы у таких АКБ — от 20 до 30 лет. Однако многие из них могут исправно работать и далее. Известно, что до сих пор сохранилась солнечная батарея, которая была изготовлена одной из первых в мире. Она прекрасно работает и сейчас, хотя уже давно появились панели, технические характеристики которых значительно обогнали первые разработки.

При постоянном использовании любого агрегата снижается как его мощность, так и количество энергии, которое он вырабатывает в течение определенного времени. Однако показатель этот не является фатальным: он составляет около 1% в год. Следовательно, за 10 лет постоянной эксплуатации произойдет снижение мощности на 10%.

Продлить срок службы любой панели можно, приобретя дополнительно специальную защитную пленку и заламинировав с ее помощью модули со стороны солнца. Пленка обеспечивает надежную герметизацию и защиту от механического воздействия и может прослужить от 5 до 15 лет. Для защиты батареи с внутренней стороны (от пыли, воды и т.д.) также имеются разные виды пленочных покрытий.

Виды транзисторов

По принципу действия и строению различают полупроводниковые триоды:

  • полевые;
  • биполярные;
  • комбинированные.

Эти транзисторы выполняют одинаковые функции, однако существуют различия в принципе их работы.

Полевые

Данный вид триодов ещё называют униполярным, из-за электрических свойств – у них протекает ток только одной полярности. По строению и типу управления эти устройства подразделяются на 3 вида:

  1. Транзисторы с управляющим p-n переходом (рис. 6).
  2. С изолированным затвором (бывают со встроенным либо с индуцированным каналом).
  3. МДП, со структурой: металл-диэлектрик-проводник.

Отличительная черта изолированного затвора – наличие диэлектрика между ним и каналом.

Детали очень чувствительны к статическому электричеству.

Схемы полевых триодов показано на рисунке 5.

Обратите внимание на название электродов: сток, исток и затвор. Полевые транзисторы потребляют очень мало энергии. Они могут работать больше года от небольшой батарейки или аккумулятора

Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п

Они могут работать больше года от небольшой батарейки или аккумулятора. Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п

Полевые транзисторы потребляют очень мало энергии. Они могут работать больше года от небольшой батарейки или аккумулятора. Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п.

Биполярные

Об этом виде транзисторов много сказано в подразделе «Базовый принцип работы». Отметим лишь, что название «Биполярный» устройство получило из-за способности пропускать заряды противоположных знаков через один канал. Их особенностью является низкое выходное сопротивление.

Транзисторы усиливают сигналы, работают как коммутационные устройства. В цепь коллектора можно включать достаточно мощную нагрузку. Благодаря большому току коллектора можно понизить сопротивление нагрузки.

Более детально о строении и принципе работы рассмотрим ниже.

Комбинированные

С целью достижения определённых электрических параметров от применения одного дискретного элемента разработчики транзисторов изобретают комбинированные конструкции. Среди них можно выделить:

  • с внедрёнными и их схему резисторами;
  • комбинации из двух триодов (одинаковых или разных структур) в одном корпусе;
  • лямбда-диоды – сочетание двух полевых триодов, образующих участок с отрицательным сопротивлением;
  • конструкции, в которых полевой триод с изолированным затвором управляет биполярным триодом (применяются для управления электромоторами).

Комбинированные транзисторы – это, по сути, элементарная микросхема в одном корпусе.

TOPCon солнечные элементы

TOPCon означает Tunnel Oxide Passivated Contact и в настоящее время это наиболее продвинутая технология для солнечного элемента N-типа. Технология позволяет уменьшить рекомбинационные потери в переходе, что ведет к повышению эффективности. Вследствие различных причин, в солнечном элементе часть электронов рекомбинируется с дырками, что ведет к потерям тока. Ультратонкий слой TOPCon помогает уменьшить эти потери при минимальной цене в производстве. Впервые концепция TOPCon была предложена немецким институтом  Fraunhofer ISE в 2014 году, но до 2019 года она не получила значимого распространения. Только после того, как ее начали использовать такие крупные производители, как Trina Solar, JA Solar и Longi Solar, были получены в серийном производстве солнечные панели с КПД выше 22%.

Для понимания преимуществ этих элементов приведем сравнение характеристик двусторонних TopCon модулей производителя Jolywood (Китай)

Параметр P-type N-TOPcon
Мощность с обратной стороны, % от передней 70% 80%
Деградация в первый год эксплаутации 2% 1%
Ежегодная деградация 0.7% 0.4%
Гарантия на выработку, лет 25 30
Температурный коэффициент мощности -0.37% -0.32%

Ссылки на использованные материалы

  1. Top 10 Solar Panels – Latest Technology 2021
  2. What are shingled solar panels?
  3. pv-manufacturing.org

Эта статья прочитана 1802 раз(а)!

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

  • расчет параметров электрической системы питания;
  • создание проекта;
  • приобретение комплектующих деталей;
  • изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
  • закрепление фотоэлементов, пайка проводников;
  • установка защитной крышки из оргстекла;
  • фиксация собранных панелей на опорной поверхности;
  • подсоединение инвертора, АКБ, других функциональных блоков;
  • проверка мощности генерации, иных параметров оборудования.

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Система солнечной электростанции

На картинке внизу показана типовая электростанция, работающая на солнечном свете. Она состоит из следующих элементов:

  • солнечная панель (одна или несколько объединенных в единую систему) – собирает энергию и преобразует в электрическую;
  • контроллер – нужен для оптимизации работы солнечных панелей, а также снижения потерь при транспортировке энергии по электросистеме станции;
  • инвертор – преобразование постоянного тока в переменный;
  • аккумулятор – собирает и сохраняет накопленную электроэнергию.


Система солнечной электростанции

Аккумулятор позволяет использовать накопленную за дневного время электроэнергию. Контроллер также предохраняет АКБ от перезарядки. Таким образом, при достижении на аккумуляторе максимального уровня заряда контроллер автоматически понижает напряжения до уровня, необходимого для сохранения заряда, не нагружая аккумулятор излишним напряжением. А инвертор необходим для того, чтоб бытовые приборы и осветительная сеть могли использовать электроэнергию, получаемую через батареи.

Виды солнечных батарей

Кроме размера и мощности, панели отличаются способом, которым изготавливаются из кремния отдельные элементы.

Элементы из монокристаллического кремния

Элементы солнечных батарей, изготовленные из монокристаллического кремния, имеют форму квадрата с закругленными углами. Это связано с технологией изготовления:

  • из расплавленного кремния высокой степени очистки выращивается кристалл цилиндрической формы;
  • после остывания у цилиндра обрезаются края, и основание из круга принимает форму квадрата с закругленными углами;
  • получившийся брусок разрезается на пластины толщиной 0,3 мм;
  • в пластины добавляются бор и фосфор и на них наклеиваются контактные полоски;
  • из готовых элементов собирается ячейка батареи.

Готовая ячейка закрепляется на основании и закрывается стеклом, пропускающим ультрафиолетовые лучи или ламинируется.

Такие устройства отличаются самым высоким КПД и надежностью, поэтому устанавливаются в важных местах, например, в космических аппаратах.

Фотоэлементы из мульти-поликристаллического кремния

Кроме элементов из цельного кристалла, есть устройства, в которых фотоэлементы изготавливаются из поликристаллического кремния. Технология производства похожа. Основное отличие в том, что вместо кристалла круглой формы используется прямоугольный брусок, состоящий из большого количества мелких кристаллов различных форм и размеров. Поэтому элементы получаются прямоугольной или квадратной формы.

В качестве сырья берутся отходы производства микросхем и фотоэлементов. Это удешевляет готовое изделие, но ухудшает его качество. Такие устройства имеют меньший КПД – в среднем 18% против 20–22% у монокристаллических батарей. Однако вопрос выбора достаточно сложный. У разных производителей цена одного киловатт мощности монокристаллических и поликристаллических панелей может быть одинаковой или в пользу любого вида устройств.

Фотоэлементы из аморфного кремния

В последние годы распространение получили гибкие батареи, которые легче жестких. Технология их изготовления отличается от технологии изготовления моно- и поликристаллических панелей – на гибкую основу, обычно стальной лист, напыляются тонкие слои кремния с добавками до достижения необходимой толщины. После этого листы разрезаются, к ним приклеиваются токопроводящие полоски и вся конструкция ламинируется.

КПД таких батарей примерно в 2 раза меньше, чем у жестких конструкций, однако, они легче и более прочные за счет того, что их можно сгибать.

Такие приборы дороже обычных, но им нет альтернативы в походных условиях, когда основное значение имеет легкость и надежность. Панели можно нашить на палатку или рюкзак, и заряжать аккумуляторы во время движения. В сложенном виде такие устройства похожи на книгу или свернутый в рулон чертеж, который можно поместить в футляр, напоминающий тубус.

Кроме зарядки мобильных устройств в походе, гибкие панели устанавливаются в электромобилях и электросамолетах. На крыше такие приборы повторяют изгибы черепицы, а если в качестве основы использовать стекло, то оно приобретает вид тонированного и его можно вставить в окно дома или теплицу.

Область применения

Сегодня отсутствуют ограничения на использование солнечных батарей. Это обусловлено их преимуществами, в частности, выработкой достаточного количества электроэнергии для энергообеспечения всего объекта или решения локальных проблем (применения в качестве элемента питания и пр.). Освещение – это пока основное направление применения таких модулей. Реже их используют для обогрева, причем в большинстве случаев солнечные батареи обсуживают малогабаритные объекты. Их применяют:

в частных и многоквартирных домах;

Применение солнечных батарей в многоквартирных домах

коммерческих зданиях;

Использование солнечных панелей на промышленных зданиях

теплицах;

Солнечная энергетика в аграрном секторе

на придомовой территории.

Крытый навес из солнечных панелей

Условия, при которых предпочтительно устанавливать такие модули:

  • для обогрева/освещения местности, где отсутствуют ЛЭП, в данном случае применение преобразователей солнечной энергии позволит сократить затраты на энергообеспечение объекта, это более выгодный метод, если сравнивать с применением дизельных генераторов;
  • в некоторых многоквартирных домах, построенных за последние годы, использовался альтернативный источник энергии (в системах водоснабжения) или в качестве резервного;
  • в местности (селах, деревнях) время от времени случается отключение электричества, такие модули позволяют обеспечить бесперебойную работу техники.

Виды отопления

Фотоэлектрические элементы не работают исключительно на обогрев, который является частным случаем их использования, тогда как солнечные коллекторы служат только источниками питания отопительных контуров. Поэтому рассмотрим именно коллекторы, обеспечивающие отопление на солнечных батареях, цена которого значительно ниже, чем у фотоэлектрических элементов.

Существует несколько конструкций солнечных коллекторов:

  • открытые;
  • трубчатые;
  • плоские коллекторы.

Эти конструкции обладают разными возможностями и применяются для решения задач, соответствующих их эффективности. Рассмотрим их внимательнее:

Открытые солнечные коллекторы

Открытые конструкции являются наиболее простыми и даже примитивными. Они представляют собой емкости, обычно черные узкие продолговатые пластиковые лотки, наполненные водой. Они ничем не накрыты, вода находится на открытом воздухе (отсюда и название).

Такие конструкции имеют массу недостатков:

  • возможность давать положительный эффект только при плюсовых температурах;
  • необходим относительно небольшой перепад температур в коллекторе и внешней среде;
  • долговечность таких установок низка — как правило, один сезон;
  • как следствие вышесказанному — крайне низкий КПД.

Для решения серьезных задач подобные установки использовать невозможно, поэтому они применяются для подогрева воды в открытых или передвижных бассейнах, летнем душе и т.п. однако, есть и достоинства — подобные устройства очень просты. Обогреватель от солнечной батареи легко может быть изготовлен самостоятельно, а в регионах с подходящими климатическими условиями его возможности заметно расширяются.

Трубчатые коллекторные разновидности

Трубчатые вакуумные коллекторы относятся к более серьезным устройствам, способным обогревать жилье или иные помещения. Они состоят из следующих элементов:

  • корпус, покрытый черной краской и имеющий форму плоского ящика;
  • распределитель (или, как его иногда называют, manifold, манифольд) — трубка с несколькими присоединительными патрубкам по бокам;
  • вакуумные трубки, изготовленные из стекла.

Существует несколько видов трубчатых коллекторов, различающихся по конструкции распределителя и трубок:

  1. Коаксиальные трубки прямого нагрева. Подготовка теплоносителя происходит при непосредственном контакте с поглощающей поверхностью
  2. Система heat-pipe. Трубки соединяются с распределителем через специальные гнезда и отдают через них нагретый теплоноситель. Конструкция удобна из-за высокой ремонтопригодности.
  3. Система U-type. Трубки имеют двойную длину и согнуты пополам. Начало соединено с одним распределителем, а конец — с другим. Такая схема позволяет увеличить время контакта с солнечным теплом, за счет чего повышается эффективность нагрева.
  4. Перьевые системы. Представляют собой модификацию системы heat-pipe, накрытую прозрачной пластиной с вакуумом под ней. Дают повышенную эффективность, но имеют высокую цену и низкую ремонтопригодность.

Плоские закрытые системы

Существуют более простые виды плоских коллекторов, где не имеется вакуума. Они менее эффективны, но стоимость и ремонтопригодность значительно выше. Отопление на солнечных батареях плоского типа безвакуумной конструкции обойдется значительно дешевле, а возможность восстановления панелей увеличивает срок их службы.

Устройство

Конструкция солнечной батареи очень проста.

Основу конструкции устройства составляют:

  • корпус панели;
  • блоки преобразования;
  • аккумуляторы;
  • дополнительные устройства.

Корпус выполняет исключительно функцию скрепления конструкции, не имея больше никакой практической пользы.

Основными элементами являются блоки преобразователей. Это и есть фотоэлемент, состоящий из материала-полупроводника, которым является кремний. Можно сказать, что состоят солнечные батареи, устройство и принцип работы которых всегда одинаковый, из каркаса и двух тонких слоев кремния, который может быть нанесен на поверхность, как монокристаллическим, так и поликристаллическим методом.

От метода нанесения кремния зависит стоимость батареи, а также ее эффективность. Если кремний наносится монокристаллическим способом, то эффективность батареи будет максимально высокой, как и стоимость.

Если говорить о том, как работает солнечная батарея, то не нужно забывать об аккумуляторах. Как правило, используется два аккумулятора. Один является основным, второй — резервным. Основной накапливает электроэнергию, сразу же направляя ее в электрическую сеть. Второй накапливает избыточную электроэнергию, после чего направляет ее в сеть, когда напряжение падает.

Среди дополнительных устройств можно выделить контроллеры, которые отвечают за распределение электроэнергии в сети и между аккумуляторами. Как правило, они работают по принципу простого реостата.

Очень важными элементами солнечной назвать диоды. Данный элемент устанавливается на каждую четвертую часть блока преобразователей, защищая конструкцию от перегрева из-за избыточного напряжения. Если диоды не установлены, то есть большая вероятность, что после первого дождя система выйдет из строя.

Рекомендации по монтажу и эксплуатации

Эффективность работы солнечной батареи зависит от её ориентации на солнце — максимальная мощность достигается при падении солнечных лучей под прямым углом. Чтобы повысить производительность установки, её размещают на поворотном каркасе. Эта конструкция представляет собой деревянную или металлическую раму, установленную на поворотной горизонтальной оси.

Для максимальной эффективности солнечная панель должна быть сориентирована строго на Солнце. Лучше всего с этой задачей справляются автоматические установки, называемые гелиотрекерами

Постройка гелиотрекера в домашних условиях — чрезвычайно сложная задача, поэтому чаще всего умельцы обходятся простым каркасом с наклонной или зафиксированной рамой

Подключение солнечной батареи к системе автономного электроснабжения следует выполнять посредством контроллера заряда. Это устройство не только правильно распределит потоки электрической энергии, но и предотвратит глубокий разряд АКБ, увеличивая срок её эксплуатации. Все подключения, включая присоединение 220-вольтового инвертора, следует выполнять медными проводами сечением не менее 3–4 кв. мм — это позволит избежать оммических потерь энергии.

Контроллер заряда солнечной батареи позволит ей работать с максимальной токоотдачей и предохранит аккумуляторы от чрезмерного разряда

Напоследок хотелось бы порекомендовать следить за солнечной батареей не только по индикаторам и стрелкам приборов. Помните о том, что загрязнённое стекло может снизить производительность установки на 50% и более. Не забывайте проводить регулярную уборку, и собранная своими руками установка отплатит вам киловаттами совершенно бесплатной, а главное, экологически чистой энергии.

Видео: сборка солнечной панели своими руками

Сегодня нет никаких преград для сборки солнечной панели своими руками. Нет проблем ни с приобретением фотоэлементов, ни с покупкой контроллера или преобразователя энергии. Надеемся, что эта статья станет для вас отправной точкой на пути к автономному дому, и вы наконец-то возьмётесь за дело. Будем ждать от вас вопросов, идей и предложений относительно конструирования и улучшения солнечных батарей. До новых встреч!

Представление о работе солнечных батарей

Полностью описывать всю процедуру превращения солнечной энергии в электрическую, в рамках данной темы, мы не будем. Но про некоторые моменты рассказать надо.

Главный элемент, из которого делаются гелиопанели — кремний. При попадании солнечных потоков на кремниевую поверхность, они выбивают свободные электроны с одного края пластины, которые движутся в свободные места на обратной стороне панели. Так зарождается электрический ток.

Остается его собрать и направить по проводам туда, где он так необходим.

Одна такая пластина сможет зарядить небольшой фонарик. Ну и понятно, чтобы перекрыть потребности в электричестве для нужного оборудования дачного домика, таких пластин нужно больше.

Применение солнечной батареи

Постепенно происходит внедрение солнечной батареи во многие отрасли жизнедеятельности человека.

Например, солнечные батареи используются:

  • В автомобилестроении;
  • В промышленных объектах;
  • В сельском хозяйстве;
  • На военно-космических объектах;
  • В бытовых нуждах;

Это Интересно! Одним из первых вариантов появления прибора с солнечной батареей был калькулятор, способный работать только при попадании на его фотоэлемент солнечных лучей.

Сейчас солнечными батареями оснащают некоторые модели походных рюкзаков. Они служат источником света, электричества в условиях отсутствия цивилизации.

Использование солнечной батареи как источника электроэнергии интересует все большее количество людей, причем не только в бытовых нуждах, но и для обеспечения электроэнергией предприятий. Для того чтобы эта система была эффективной необходимо знать ее устройство и принцип работы. Это поможет подобрать компоненты в зависимости от желаемой мощности установки.

Комплектация батарей

О солнечных батареях множество людей думают ошибочно. Ведь сама по себе панель на крыше не может дать переменный ток.

Чтобы обеспечить жилище электричеством, придется приобрести:

  1. Собственно солнечные панели. Это тот элемент конструкции, который крепится на стены или крышу дома. При попадании кванта солнечного света кремниевые кристаллы начинают колебаться, и создается электрический ток.
  2. Аккумулятор. Энергия, которая не пошла на расход бытовых нужд, аккумулируется в этом приборе, и потом ночью или в ненастную погоду она расходуется.
  3. Контроллер напряжения. Этот элемент является скорее не обязательным, а желательным. Он повышает продолжительность жизни аккумулятора, сообщает о его предельно низком и высоком заряде.
  4. Инвертор, или преобразователь энергии. В аккумуляторе электрический ток находится в постоянном значении, а для бытовых нужд необходим переменный. Инвентор и совершает данное преобразование.

Как мы видим, солнечные панели – это лишь малая часть системы. Они сами состоят из более мелких элементов – модулей. Раз устройство данных элементов питания модульное, при необходимости посредством подсоединения составляющих вы можете добавить панели или убрать лишние.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
