Как установить трековые светильники своими руками: особенности крепления

Как подключить точечные светильники способ № 2;

Способ номер два, подключения точечных светильников, обычных и светодиодных, заключается в подведении к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от герляндочного способа увеличивается в трое. Нужно на центральные провод подачи электричества поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.(про правильную скрутку проводов в коробке да и вообще читаем в статье «)
Представьте какой у вас дует пучок в распред. коробке если и будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

Видео описание

Пример одного из вариантов монтажа крюка для люстры в потолок с уже имеющимся отверстием:

Установив крюк любым из перечисленных способов нужно его проверить нагрузкой, описанным выше методом. После этого рекомендуется произвести изоляцию выступающей из потолка металлической части обычной изолентой или термоусадочной трубкой.

Проверив крепление для люстры к потолку, можно её подвешивать

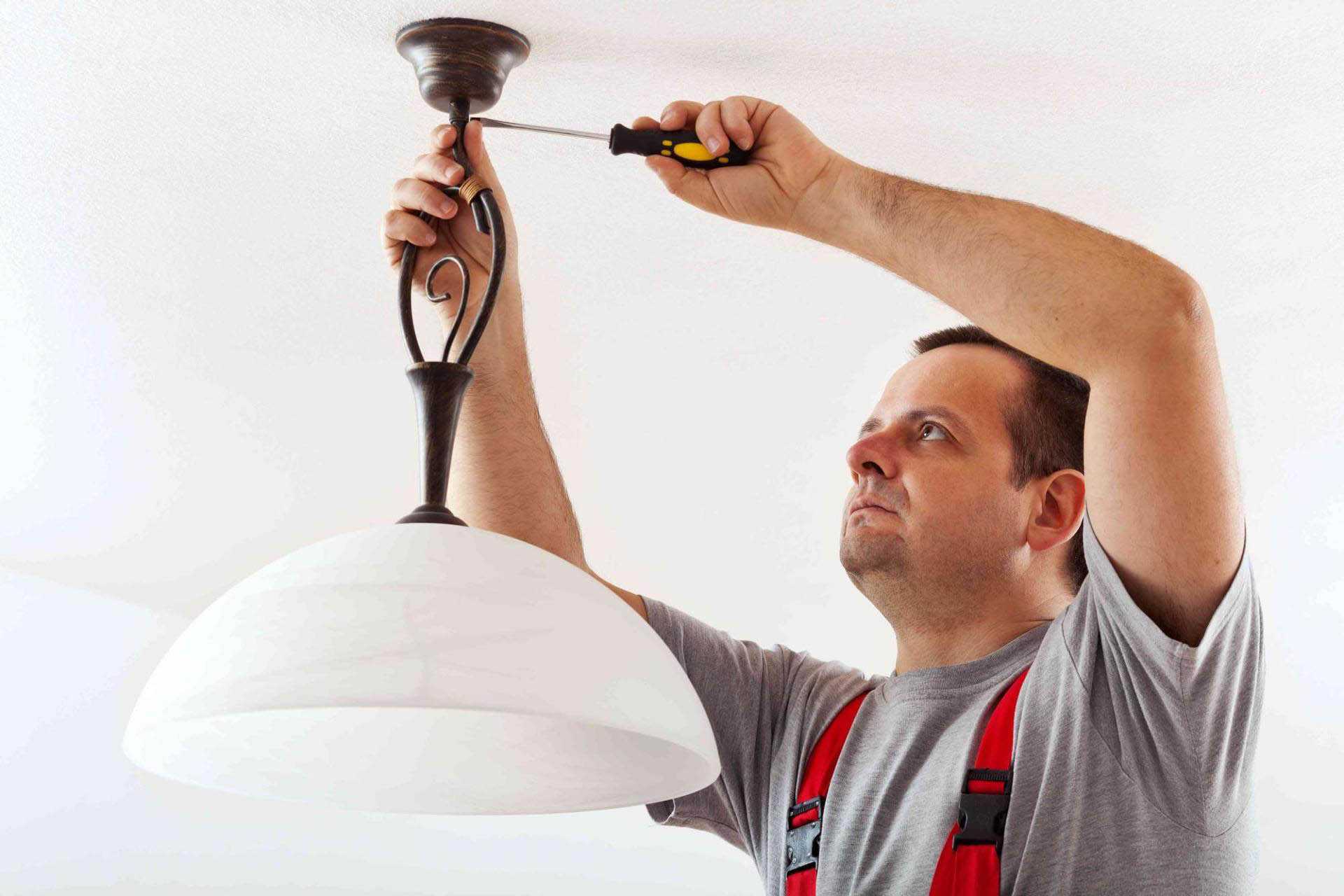

Важно не забыть обесточить проводку при подсоединении контактной части. Желательно использовать клеммные разъёмы, чтобы не допустить возможных искрений и плавления изоляции

После соединения контактов и подвешивания прибора сам крюк и провода, как правило, прикрываются декоративным колпаком, предусмотренным конструкцией любой люстры.

Окончив все перечисленные работы, следует восстановить питание в сети и провести проверку работы путём включения и выключения устройства (пока без ламп), для проверки на возможные короткие замыкания. Затем следует исключить пробив «фазы» на корпус прибора, использовав индикатор. Если нарушений не выявлено, то можно вставить лампы в патроны, и только тогда включить люстру, окончательно проверяя работоспособность.

Проверив работу прибора, монтаж завершается установкой всех плафонов, подвесок, декоративных элементов и т.д.

Бра в спальне

Чаще всего настенные светильники — вешают в спальне над кроватью. Они дают возможность организовать мягкий свет, почитать при нормальном освещении и выключить его не вставая с кровати. Стандартная высота для размещения бра над спинкой кровати — 1,20 м — 1,6 м. Разбег большой, на то есть причины.

На какой высоте вешать настенные светильники над кроватью? Чтобы они находились на расстоянии 120-160 см от пола

Чтобы понять точно, на какой высоте вешать бра над кроватью, надо учитывать несколько факторов:

• Высота спинки кровати. Осветительный прибор желательно вешать выше спинки на 20-30 см. Можно и меньше и больше — смотрите по обстоятельствам и остальным критериям. Но есть модели кроватей с высокими спинками. Настолько высокими, что они перекрывают даже максимальную высоту от пола — 160 см. В этом случае есть два выхода. Первый — повесить их выше края спинки, но, скорее всего, потребуются модели «со шнурками» чтобы можно было включать/выключать не поднимаясь. Второй — установить бра на спинку кровати. Такое тоже возможно и может быть даже более удобно.
• Рост. При выборе высоты установки бра над кроватью можно руководствоваться ростом человека — повесить надо так, чтобы можно было до выключателя легко дотянуться лежа в кровати.
• Тип лампы. Если плафон и поток света направлен вверх, придется устанавливать светильник немного ниже на стене, если направлен свет вниз, можно установить повыше. Но при этом не забывайте, что до выключателя надо дотянуться не вставая. Облегчит задачу наличие висящего шнурка или цепочки, которая приводит в действие выключатель.

Если в спальне есть туалетный столик, то местное освещение не помешает и тут. В этом случае повесить бра стоит на уровне верхней трети зеркала. Тогда и стоя и сидя освещение будет нормальным. Или, как вариант — установить несколько бра с круглыми абажурами с каждой стороны (на фото слева).

Возле туалетного столика можно много светильников установить или два бра на уровне верхней трети зеркала

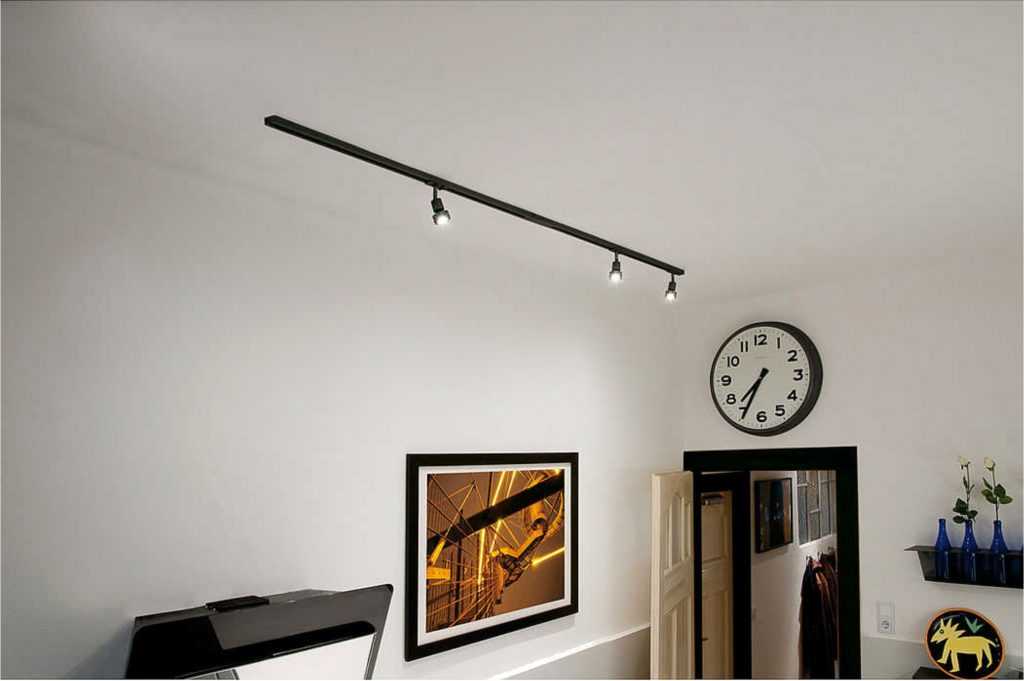

Трековые светильники – внешний вид, монтаж и установка

Трековые светильники становятся всё более популярными. За последнюю пару лет всё больше производителей включают в ассортимент именно их. Не удивительно, что данные светильники мы наблюдаем в кафе, магазинах, офисах и галереях.

В чём же особенность трековых светильников?

Во-первых – это особенность конструкции, вынесенная в название светильника.

Рассмотрим прежде всего трек.

Трек, или «Шина» является креплением светильника, и может быть как подвесным, так и накладным. Крепится он к потолку, стене, мебели – всё зависит от дизайнерских изысков и прихоти клиента!

Внутри трека проходят токопроводы, поэтому внутрь него лучше не совать пальцы!

На картинке токопроводы отмечены чёрным.

Сам трек может быть любой формы, для этого имеется множество видов переходников и соединений.

Сам светильник, который Вы установите на трек, имеет специальный контакт, который взаимодействует с токопроводящей шиной.

Выглядит он, примерно, так:

При условии, что контакт светильника соответствует токопроводам трека, на шину можно устанавливать любое количество светильников, а затем, по необходимости, перемещать их, как по рельсам.

Основным преимуществом таких светильников являются компактность, мобильность, внешний вид. Если рассматривать светильники бренда Reluce, то еще и выгодная цена, по сравнению с другими европейскими брендами.

Небольшим минусом может являться сложность установки.

Давайте разберёмся, как правильно установить трековый светильник!

1 – Для подключения нам понадобиться стандартный трек, про который мы говорили чуть выше.

2 – Сам трек, в зависимости от Ваших потребностей, Вы можете обрезать обычной ножовкой по металлу. Не бойтесь, Вы ничего не нарушите в его конструкции, главное всё сделать ровно и аккуратно.

3 – В шине необходимо просверлить отверстия для крепления к стене или к потолку.

Некоторые треки, кстати, можно подвесить на тросики, для этого нужны будут специальные крепления.

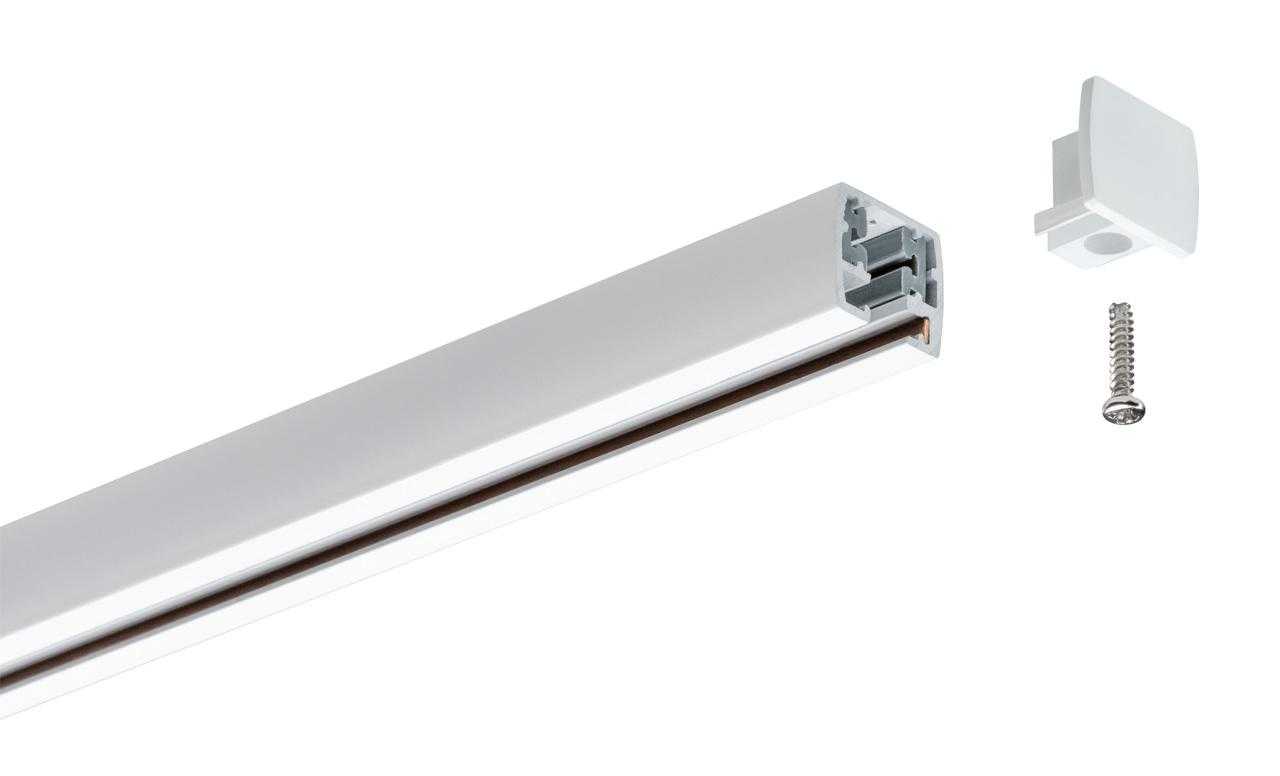

4 – С одной стороны трека ставим заглушку.

А с другой, располагаем клеммную колодку, если она изначально не была смонтирована.

5 – Аккуратно стыкуем коннектор и трек, как это показано на рисунке:

Подключаем провода питания на 220 В к клеммной колодке:

6 – Если Вам необходимо сделать более длинный трек, или придать ему другую форму – воспользуйтесь коннекторами.

Питающий кабель к контактной группе заводится следующим образом:

После того, как трек смонтирован на стены или потолок, наступает время установки светильников.

Треки вовсе необязательно вставлять в шину с одной стороны. Многие светильники можно вмонтировать в рельсу в любом месте. Как это сделать, показано на рисунке:

Здесь мы видим, что для установки светильника используется специальный зажим.

Информация

Пункт выдачи Магазин «Электра». ул. Ошарская, д. 14, тел.:+7 (831) 422-06-01, 419-68-25 пн.-сб. с 09:00 до 19:00. вс. с 10:00 до 17.00

Приём заказов осуществляется круглосуточно. Обработка заказов пн.– сб. с 09:00 до 19:00, вс. с 10:00 до 17.00

Перед поездкой в пункт выдачи рекомендуем предварительно позвонить по телефону, указанному на сайте, для уточнения готовности заказа.

Оплата заказа в Нижнем Новгороде существляется наличными курьеру в момент передачи заказа клиенту, либо сотруднику пункта выдачи, либо онлайн в момент оформления заказа на сайте.

Доставка по Нижнему Новгороду осуществляется курьерской службой (по конкретному адресу, указанному в заказе), либо самовывозом из нашего пункта выдачи.

Доставка в регионы России осуществляется транспортными компаниями, филиалы которых есть в Нижнем Новгороде.

При получении заказа и оплате товара, клиенту вручаются товарно-сопроводительные документы.

Использование материалов сайта без согласования запрещено.

Как установить трековые светильники

Монтаж трековых светильников можно назвать довольно простым процессом, его может выполнить каждый. Однако продумать все особенности необходимо еще на начальном этапе.

Главное во время монтажа – это определится со способом крепления. К примеру, если нужно установить трековый прожектор на натяжной потолок, то необходимо использовать тросы или цепи. Если мы говорим за подвесной потолок, то здесь не обойтись без специальных скоб.

Статья по теме: Маяки для стяжки пола: как выставить, порядок установки

Теперь переходим к главному – установки трековых светильников на свое место. Весь процесс монтажа можно разделить на три этапа:

Монтаж шинопровода

Нужно учитывать следующие особенности:

Обратите внимание, что перед установкой вы должны собрать всю конструкцию на полу.
Готовую конструкцию уже устанавливаем на потолок.
Чтобы резать шинопровод используйте обычную наживку.
Если нужно установить «базы», то не обойтись без специальных стыков и поворотных углов (здесь все зависит от конструкции).

Все элементы соединяются между собой стандартным защелкиваниям. Как это делается, посмотрите на фото.

Если вам необходимо установить шинопровод на тросы, то стоит помнить о скобах. Они служат соединителями между шинопроводом и тросом

Обратите внимание, что возможна длина троса от 1-го до пяти метров. Резать и корректировать их не составит никакого труда

Чтобы все подключить нужно прикрутить шинопровод к потолку с помощью саморезов. Саморезы нужно вкручивать в заранее подготовленные разъемы в 20 сантиметров.

Подключаем прожектора

Подключить трековый светильник к собранному шинопроводу не составит никакого труда. Для этого нужно защелкнуть прожектора на шинопровод и закрепить их возле основания с помощью поворотных элементов.

Как подключить трековый светильник самостоятельно вы сможете узнать, еще посмотрев вот такое видео.

Самые лучшие посты

• Мастер-класс по Сакуре из бисера своими руками: как сплести дерево со схемой, фото и видео
• Как вывести застарелые пятна крови с одежды или мебели
• Знойные краски в интерьере квартиры Ольги Филипповой
• Манишка для мужчины спицами: схема для начинающих с фото и видео
• Реглан спицами сверху: мастер-класс вязания реглана для детей, схемы и описание красивой модели для женщин
• Ажурные топики крючком со схемами для девочки и женщины с фото и видео
• Мастер-класс «Как сделать бант из атласной ленты для волос или на елку» с видео
• Двери купе с фотопечатью для гардеробной

Статья по теме: Покраска стен колером: особенности

Тонкости проводки: с чего начать?

Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.

Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:

• перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
• размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
• как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
• устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
• после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.

Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.

Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.

В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.

Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.

Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.

Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.

При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.

Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.

Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.

Следите, чтобы проводники не пересекались.

Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Проводка по потолку – подготовительный этап

До того, как вы приступите к монтажу электропроводки по потолку, нужно решить следующие задачи:

• определиться с оптимальным методом прокладки;
• посчитать количество комплектующих, приобрести их;
• продумать точки, где будут располагаться распределительные коробки;
• составить схему проводки, при этом все провода должны располагаться строго под углом в 90°. На чертеже наметьте места расположения светильников и других элементов освещения;
• используя специальную таблицу, подберите марку и сечение кабеля.

Проводка может быть наружной или скрытой.

К основным видам наружной прокладки проводов относятся:

• монтаж кабеля на несгораемые поверхности без использования защитных труб (открытая);
• кабель убирают в специальные рукава из гофры;
• применяют металлическую гофру;
• используют стальные или электротехнические трубы;
• прокладку осуществляют в кабель-каналах;
• провода прокладывают на специальных скобах и изоляторах из керамики.

Каждый вид выбирается в зависимости от типа потолочного основания и декоративной отделки.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

• простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
• ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Установка

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки.Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения, согласно схеме подключения. Они выполняются в нескольких вариантах.

Рассмотрим на схеме как подключить потолочные светильники:

1. лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль. Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
2. схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
3. как подключить светильники на подвесном потолке по схеме с помощью саморезов.Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника. Люстра очень просто крепится — петля вешается на крюк. Крюк нужно установить заранее при прокладке проводки;
4. следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Заключение

Внимательно изучив предложенную статью-инструкцию, вы быстро поймете, как легко и, главно, правильно повесить люстру на бетонный потолок, не потратив на это кучу драгоценного времени. В сравнении с другими условиями монтажа осветительных приборов — например, на натяжные полотна — чистое основание предполагает упрощенный алгоритм действий (читать о том, как крепить люстру к натяжному потолку, если он уже натянут). По сути, самое сложное — это не ошибиться при непосредственном подключении источника света к электропроводке. Только серьезное отношение к вопросам электробезопасности и скрупулезное следование предложенному плану работ поможет вам легко преодолеть этот этап и уже спустя какое-то время наслаждаться эффектным освещением на вашем бетонном потолке.
