Выбор провода для подключения электрической плиты (сечение)

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

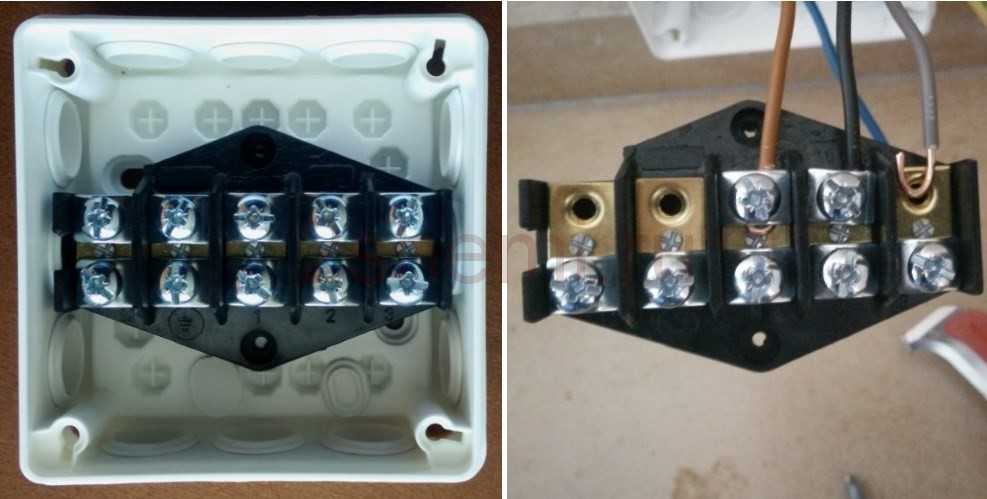

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

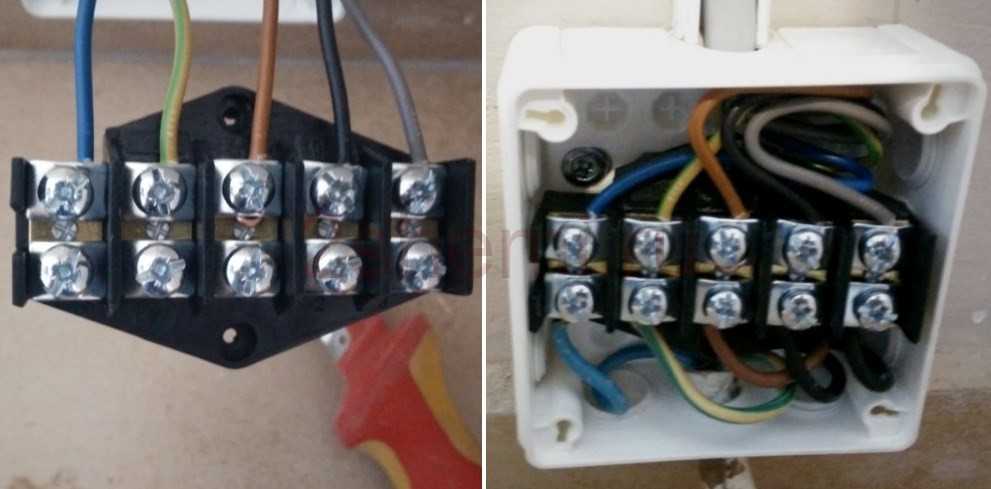

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Как выбрать?

Если говорить о выборе кабеля для подключения электроплиты, то следует ориентироваться на материал, из которого он изготовлен, мощность и сечение. Часть этой информации можно узнать лишь после того, как будут проанализированы характеристики плиты, которая будет приобретена. Точнее, будет необходимо знать ее мощность. А чтобы выбор оказался верным, к этому показателю следует прибавить примерно еще 20 процентов. Лучше всегда иметь небольшой запас на случай непредвиденных обстоятельств. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, иначе именно на него ляжет основная нагрузка.

Монтаж плиты своими руками

Процедура подключения остаётся неизменной для сетей с разным количеством фаз. Есть некоторые нюансы, о которых можно узнать далее. Соединение будет сделано через гнездо.

Порядок работ:

Выберите место для установки прибора. Потребители электроэнергии классифицируются как потребители высокой мощности. Для обеспечения его безопасной эксплуатации на ближней к плите стене устанавливают штепсельную розетку с заземлением. При этом текущее значение розетки должно быть 32—40 А. Розетка для сетевых контактов будет одно, двух- и трехфазных сетей.
Установить в щите отдельный автомат-выключатель. Если сеть является двух- или трёхфазной, трёхдиапазонный коммутатор устанавливается на 16 А, но в случае однофазной сети номинал выключателя должен быть от 25 до 32 А.
Установленное соединение провода для электрической плиты. В двух- и трёхфазных сетях используют кабель 5×2, 5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3×4 той же марки. Вытяните провод от электрической панели к штепсельной розетке нашего прибора.
Подключите провод к розетке в соответствии с одной из вышеперечисленных схем. Закройте крышку розетки. Работаем очень тщательно, соблюдая нормативы. Если подключение осуществляется с помощью трёхпроводного кабеля, то коричневая проволока может быть белой, подключённой к фазному разъёму. Монтируется электрическая розетка, синяя проволока (может быть белой с синими полосками) пропускает разъем «ноль», а мина жёлто-зелёная подключается к заземлению. Проволочный пятижильный кабель чаще всего окрашивается в коричневый, белый и красный цвета. Порядок их подключения, а также особенности марки разъёмов розеток ранее рассматривались в описании схем.
Соедините штепсельную вилку с гибким прибором шнура

При этом необходимо обратить внимание на особенности маркировочных пробок. Элемент соединения подобен к электрическому выходу.
Подключите провод к плите

На этом этапе многое зависит от модели устройства и количества фаз в сети. В общем производители приводят схему подключения их плит и дополнительные инструкции или на задней части единицы. Следуйте предписанным рекомендациям производителя.
Концы гибких проводов с покалыванием рекомендуются перед установкой в клеммник — он будет снабжён самым надёжным контактом.
Разделите силовой кабель прибора в панели, где уравновешены концы проводов. Соединены фазные проводники питающего кабеля для прокладки зажимов. Шахта «ноль» подключена к общей шине, для всех проводников она равна нулю. В современных системах эти провода соединены с заземляющей шиной. В старых сетях шин типа TN-C нет заземления.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Общие советы

Подключать технику должны люди, имеющие допуск к выполнению таких работ. Если вы рискнули делать это самостоятельно, то должны понимать, что вся ответственность за последствия ложится только на вас. Но в любом случае при подключении необходимо обязательно соблюдать правила ПУЭ и рекомендации производителей.

Подключением варочной панели должен заниматься специалист

Перечень арматуры

Большинство производителей комплектует варочные панели для подключения всем необходимым, при этом специальная вилка и розетка также есть в наборе. Но не все компании так ответственно относится к потребителям: многие продают только сам аппарат, все остальные проблемы должны решаться непосредственно покупателем. Какие кабели и специальную арматуру надо покупать в специализированных магазинах?

Таблица. Элементы для подключения варочной панели

Наименование Технические характеристики и краткое описание эксплуатационных особенностей

Кабели

Сечение нужно подбирать в зависимости от мощности подключаемого оборудования, в среднем рекомендуется предусматривать 1 мм2 на один киловатт. К примеру, панель мощностью 5 кВт надо подключать кабелем с сечением жил примерно 5 мм2. Количество жил зависит от особенностей проводки и может колебаться от двух (для самых старых строений с однофазной проводкой без заземления) до пяти (для трехфазной проводки с нулевым выводом и заземлением). Рекомендуется покупать ВВГнг-Ls соответствующего сечения.

Мощные розетки и вилки

Нужно знать, что подключать такие мощные потребители тока к обыкновенным розеткам категорически запрещено. Большинство установленных в квартире розеток рассчитаны на силу тока 10 А, для обыкновенного оборудования этого достаточно. Варочным панелям требуются розетки и вилки, выдерживающие 32–40 А, а некоторые особо мощные агрегаты потребляют еще больше. Если не выполнять это условие, то места контактов вилок с розетками перегреваются, и в лучшем случае нарушается целостность контакта и аппаратура перестает функционировать. В худшем случае может возникнуть пожар. Дело в том, что в настоящее время очень мало производителей, делающих розетки и вилки из специальных термоустойчивых пластиков. Абсолютное большинство для производства использует обыкновенные дешевые пластмассы, они очень быстро загораются при сильном нагревании. Это чревато очень печальными последствиями. Покупайте только качественные товары известных брендов.

Дифференциальный автомат

Современное устройство, одновременно имеющее защиту УЗО и функции автоматического выключателя. Автомат состоит из рабочей и защитной частей, может иметь двухполюсные или четырехполюсные устройства. Установлены тепловой и электромагнитный расцепители. Защитный модуль постоянно контролирует токи утечки, при их выявлении питание мгновенно прекращается. Автомат устанавливается отдельно и подключается только к варочной панели.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

  • Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
  • Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
  • Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Выбор кабеля

Сечение кабеля должно соответствовать мощности и току варочной панели. Перед тем, как подключить варочную панель, нужно посмотреть эти значения, указанные в паспорте панели на обратной стороне или сложить мощности всех ТЭНов.

Если надписи отсутствуют, то необходимо взять амперметр или токоизмерительные клещи, включить поверхность в сеть и измерить ток.

Мощность можно пересчитать в ток, разделив её на 220 В. Например, варочная поверхность мощностью 2 кВт потребляет ток 9 А.

Для большей надёжности добавляется 20% запаса. Исходя из полученных значений, выбирается провод.

Раньше проводку прокладывали алюминиевым проводом, сейчас используют медный марок ПВС или ШВВП с заземляющей жилой. Сечение выбирается стандартное из таблиц в ПУЭ.

Сечение кабеля
1,5мм2 2,5мм2 4мм2 6мм2
Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А
Наружная проводка (220В) 5 23 30 6,6 41 9 50 11
Внутренняя проводка (220В) 3,3 15 4,6 21 27 5,9 34 7,4

Рассчитываем мощность электрической плиты

Во время монтажа электроплиты следует учесть её высокую мощность. С целью успешной инсталляции электроприбора используют:

  • розетку (силовую) – 32 Ампера;
  • автомат (вводной) также на 32 Ампера;
  • трёхжильные из меди кабели для подключения электроплиты, имеющие сечение свыше 4 квадратных миллиметров;
  • устройство защитного отключения.

Теперь перейдём к мощности устройств. Электрическая плита, имеющая два чугунных нагревательных элемента, обладает мощностью в 20 тысяч Ватт. Аналогичная электроплита, но имеющая четыре элемента – в 5 тысяч Ватт. Когда четырёхконфорочная плита оснащена индукционным принципом нагревания, то значения начинаются от 10 тысяч 400 Ватт.

Каждая электроплита, независимо от мощности, безоговорочно обязана содержать заземление. Для этого вам понадобится трёхжильный шнур для электрической плиты. Подключить проводник в электрощите следует с помощью отдельного автоматического выключателя. С учётом мощности прибора подберите себе подходящий показатель автомата в диапазоне 16-32 Ампера.

Каждая хозяйка мечтает знать количество потребляемой электроэнергии устройством, учитывая его функциональные возможности. Классическая электроплита с четырьмя чугунными конфорками использует около четырёх–восьми кВт за час. Однако эти показатели вычисляются исходя из того, что все конфорки работают одновременно.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов. К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не рассчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно. Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Этапы подключения плиты

  1. Отключить подачу тока на квартиру в щитке.
  2. Определить место установки плиты. На стене со стороны размещения прибора установить розетку с заземляющим контактом. Показатель тока розетки должен быть в пределах 32-40 А. Однофазная розетка имеет 3 контакта, двух- или трёхфазная – пять.
  3. В электрическом щитке установить автомат. Для однофазной схемы подойдёт однополосный выключатель (25-32 А), для двух- или трёхфазной – трёхполосный (16 А).
  4. От электрощита к розетке протянуть кабель (однофазная схема – 3х4 марки ВВГнг; трёхфазная – 5х2,5 марки ВВГнг).
  5. Подключить провод к розетке согласно схеме.
  6. Соединить вилку с кабелем, выходящим из электроплиты. При выполнении работ учитывать маркировку.
  7. Если гибкий провод не подсоединён к плите, сделать это аналогичным с розеткой способом. Перед установкой нужно облудить концы в клеммные зажимы.
  8. Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
