Схема и принцип работы разных холодильников

Холодильники бывают разные

Сейчас даже сложно перечислить все разновидности холодильников. Главное — их изобрели и усовершенствовали Самое типичное деление — по какому принципу холодит:

• компрессионные;
• термоэлектрические;
• абсорбционные;
• с вихревыми охладителями.

Также бывают одно- и двухкомпрессионные. Еще разделяют в зависимости от распределения морозильной камеры и камеры поддержания средней температуры:

• двухкамерный (не сложно догадаться, сколько камер и каковы варианты размещения);
• трехкамерный (холодильная и нулевая камера + морозилка).;
• Side by Side (двухуровневый шкаф: с одной стороны морозильное отделение, с другой — холодильное). Снаружи — подача льда и охлажденной воды;
• “французская дверь” (French Door — трехдверный вариант). Холодильный отсек открывается сверху по принципу стандартного шкафа.

Важная деталь обычных холодильников — термостат. Это такая компактная емкость с мембраной (обязательно герметичной). Такая деталь отсутствует в системе No frost.

Критерии выбора холодильника для дома

Чтобы разобраться, какие бывают холодильники, обращайте внимание на следующие параметры:

Ширина и глубина. Зависят от свободной площади помещения, в котором планируется установка. Место, выделенное под холодильный аппарат, сначала измеряют, а после приступают к поиску устройства подходящих размеров.

Высота. Определяется на основании роста членов семьи так, чтобы пользователям не приходилось нагибаться слишком низко или с трудом дотягиваться до верхних полок. Габариты помещения также учитываются. В маленькой комнате сложно разместить высокий холодильник. Устройство же небольшой высоты позволяет экономить пространство.

Объем. Выбирают в зависимости от количества членов семьи, частоты пополнения холодильника и характера питания. В семье, где покупают продукты и готовят ежедневно, удобно использовать устройство с меньшим объемом. Если принято закупать продукты на месяц и готовить на всю неделю, потребуется больший объем.

Количество камер. Учитывают исходя из того, что именно будет храниться в холодильнике и как долго. Выбор их расположения основывается на личном удобстве пользователя.

Способ разморозки. Обусловлен тем, насколько активное участие человека планируется в этом процессе.

Уровень шума
Если устройство будет размещено в жилом помещении или кухне, совмещенной с комнатой, на этот показатель стоит обратить особое внимание.

Климатический класс. Выбирают с учетом того, где и как будет использован холодильный аппарат.

Класс энергопотребления
Указывает на затрачиваемую моделью электроэнергию.

Количество компрессоров и их тип. Этот параметр влияет на предыдущие — уровень шума и потребление энергии. Отвечает за долговечность и ремонтопригодность.

Способ управления. Определяет удобство и точность установки температуры, включения и выключения устройства, использования дополнительных функций.

Дополнительные функции. Например, антибактериальное покрытие, сигнал при незакрытой дверце, зона свежести.

Дизайн холодильник

Важно подобрать модель, которая будет сочетаться с интерьером по цвету и фактуре и не выбьется из общего стиля.

Компрессоры холодильника

1. Поршневой компрессор. С таким типом давление создаётся поршнем, который приводится в действие специальным механизмом (кривошипно-шатунным или кривошипно-кулисным).
2. Компрессор с переменной производительностью. Такой вид позволяет экономить электроэнергию, за счёт подбора оптимальной частоты вращения, благодаря преобразователю частоты.
3. Ротационный компрессор. В таких компрессорах энергия вращения изменяется в разность давлений при вращении подвижной пластины и ротора. При равной производительности холода, они по сравнению с поршневыми меньше по габаритам. И для них характерны надёжность, простота и меньшая чувствительность. Но из-за повышенного шума и из-за сноса пластин они потеряли мощность и вследствие этого не получили большого распространения.
4. Безмасляный компрессор. Этот тип очень редко используется в холодильниках, обычно его используют в холодильных установках. Такой компрессор работает без масла.
5. Электрогазодинамические компрессоры. Давление создаётся за счёт того, что в электрическом поле возникают объёмные заряды частиц.
6. Линейные компрессоры. В таких компрессорах уменьшается потеря энергии из-за того, что под действие электромагнитных сил, происходит возвратно-поступательное движение поршня. И из-за малой потери энергии срок службы и надёжность таких компрессоров увеличивается, а энергопотребление снижается до 40%.

Как влияет на работу неправильная эксплуатация

Как известно, бережное отношение к технике помогает продлить срок ее эксплуатации, и наоборот. Самой часто встречающейся ошибкой является остужение горячей пищи с помощью холодильника.

Главные моменты, почему нельзя ставить горячее в холодильник:

1. Полка стеклянная в холодильнике испытывает деформации.
2. Горячая вода испаряется.
3. Неисправность работы.

Стекло плохо проводит тепло, поэтому еду с плиты в холодильник ставить опасно, поскольку стекло под посудой нагревается и расширяется, остальная часть – нет. Могут появиться проблемы со стеклом, микротрещины, от которых уменьшается прочность. Поэтому под горячую посуду стоит подкладывать доску.

Горячая вода испаряется и оседает на стенках в виде инея. Это мешает фреону забирать тепло, в итоге падает эффективность охлаждения, увеличивается нагрузка на компрессор. В результате уменьшается срок службы холодильника. Дабы избежать подобного стоит накрывать еду крышкой или пищевой плёнкой.

Компрессор работает циклично: работает, отключается, работает, отключается. От горячего компрессор продолжает работать достаточно долго. Хотя в современной технике есть термозащита компрессора, но всё же стоит дать остыть еде при комнатной температуре.

Большинство холодильников не отличается по типу подключения. Но стоит всё же вникать в то, как подключается схема, как выглядит и как работает

Поэтому при выборе стоит обращать внимание на тонкости в виде схемы подключения. Если разобраться со схемой, можно не обращаться в сервисный центр, а легко починить всё самим. Экономия денег и времени налицо

Экономия денег и времени налицо.

Видео: электропроводка холодильника

Курсы холодильщиков 18. Электропроводка холодильника принципиальная схема, холодильник без ноу фрост

Watch this video on YouTube Watch this video on YouTube

Хотите разбираться лучше других?

• Принцип работы пускозащитного реле для бытового холодильника – Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
• Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников – Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
• Устройство, принципы работы и конструкция бытовых холодильников – Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…
• Принцип работы автомобильного холодильника – Выезд на пикник или просто за город практически всегда сопровождается сбором еды и напитков. Вот только летом охлажденная пища в авто быстро нагревается, а зимой — охлаждается….
• Как выбрать современный бытовой холодильник — ассортимент моделей, схемы, устройство, размеры – Приобретение холодильного шкафа – достаточно трудоемкий и тяжелый для семейного бюджета момент, поэтому при выборе конкретного агрегата на главное место выступает число…

Виды холодильников с разным количеством камер

Эта характеристика напрямую влияет на функциональность и эффективность использования агрегата. Конструкция однокамерных холодильников предполагает размещение холодильного и морозильного отсека (при его наличии) за общей дверью. Камеры разделены между собой перегородкой, морозильник имеет дополнительную внутреннюю дверцу.

Особенностью таких устройств является также наличие 1 испарителя, поддерживающего нужный уровень температуры в каждом отсеке, и 1 компрессора. Последнее становится причиной более длительного времени замораживания продуктов. Максимальный полезный объем обычно не превышает 300 л.

К плюсам однокамерных моделей относят невысокий уровень энергопотребления, компактные размеры и меньшую стоимость в сравнении с двухкамерными агрегатами. Недостатками устройств являются малый объем морозильника, одновременное влияние негативных факторов на оба отделения.

Среди моделей российских производителей выделяют Бирюса 110, Pozis 404-1, Саратов 451. Популярными импортными брендами являются Liebherr, Bosch, Indesit. Если вам нужен лишь холодильный отсек, то первые места в рейтинге устройств без морозильной камеры занимают следующие модели:

• Атлант МХ5810-62;
• NORD 507-012;
• Liebherr IKB 3560;
• Bosch KSV36VW20.

К однокамерным холодильным устройствам относят морозильники, которые отличаются формой выпуска. Вертикальные морозильные камеры напоминают холодильники, поэтому они получили название шкаф. Их внутренний объем заполнен контейнерами или разбит на отсеки, количество которых определяется высотой агрегата.

Горизонтальные морозильники выпускают в виде продолговатых ящиков, что стало поводом получения ими второго названия – ларь. Устройство не предполагает наличие герметичных отдельных отсеков, потому их выбирают для хранения продуктов одного вида.

Габариты морозильных камер влияют на выбор места их размещения.

Характеристики	Вид камеры
Горизонтальная	Вертикальная
Высота, см	49,5-210	78-100
Ширина, см	40-140	48-190
Глубина, см	46-48	50-80

Конструкция двухкамерного агрегата предполагает размещение холодильного и морозильного отделения за разными дверьми. Такие устройства отличаются большим полезным объемом. Отсек для охлаждения часто разделен на 2 зоны, отличающиеся уровнем влажности.

Полезный объем двухкамерных моделей составляет 250-500 л

Также на рынке бытовой техники можно встретить многокамерные модели, внутреннее пространство которых обычно разделено на 3 камеры:

• холодильное отделение;
• морозилка;
• камера свежести, где температура поддерживается на уровне 00 С.

Отдельно выделяют холодильники вида French Door и Side-by-Side. Устройство первых предполагает размещение 2-х холодильных камер вверху, а морозильного отсека – внизу. Отличие агрегатов типа Side-by-Side заключается в параллельном расположении камер и наличии 2-х или 4-х распашных дверей. Приобретают такие модели владельцы больших домов или кухонь, так как их ширина составляет от 0,9 м до 1,3 м. Полезный объем – до 800 л.

Принцип работы саморазмораживающегося холодильника

Процесс разморозки в установках с саморазмораживающейся системой происходит автоматически.

Существуют два типа саморазмораживающихся систем:

• Капельная.
• Ветреная (No frost).

В аппаратах с капельной системой испаритель находится на задней стенке аппарата. Во время работы аппарата на задней стенке образуется иней. При оттаивании иней стекает по специальным желобам в нижнюю часть прибора. Нагретый до высокой температуры компрессор испаряет жидкость.

В установках с ветряной системой холодный воздух от испарителя на задней стенке задувается специальным вентилятором внутрь корпуса. Во время цикла оттаивания иней стекает по желобкам в специальное отверстие.

Принцип работы холодильной установки с двумя компрессорами

Обычно два компрессора устанавливают в двухкамерные агрегаты и модели типа side-by-side. При этом в каждом отделении свой мотор, и пользователь может выставлять температуру для каждого. По сути, это два прибора в одном: можно отключить холодильную камеру, а морозилку оставить, и наоборот.

Холодильник с двумя компрессорами довольно экономичен. Многие интересуются, как такое может быть, ведь два мотора должны тянуть больше энергии. Однако, каждый из двух компрессоров менее энергоемок, в сравнении с теми агрегатами, где установлен только один. Кроме того, допустим, в холодильной камере повысилась температура – включится один компрессор, и тот неэнергоемкий. Мотор не будет затрачивать энергию на охлаждение морозилки, которая и так холодная.

УСТРОЙСТВО ДВУХКОМПРЕССОРНОГО ХОЛОДИЛЬНИКА 1 — компрессоры; 2 — нагнетательные трубки; 3 — конденсатор; 4 — фильтры-осушители; 5 — капилярки; 6 — испаритель морозильной камеры; 7 — испаритель холодильной камеры; 8 — всасывающие трубки.

Еще одно преимущество моделей с двумя компрессорами – можно отключить ненужную камеру. Например, человек уезжает в отпуск, и ему нет смысла оставлять продукты в холодильной камере. Все, что нужно, он перекладывает в морозилку и оставляет работать только ее.

Какие компрессоры холодильника лучше

Для понимания того, какой компрессор для холодильника лучше, обзор их видов, приведенный выше, должен помочь. Чтобы холодильник отключался, в нем устанавливается датчик температуры. Именно он дает сигнал реле на соответствующую работу компрессора. Инверторные и линейно-инверторные вовсе не отключаются. Сигнал реле дает команду только увеличить или снизить мощность, а не работать долгое время на полную мощность. При определении, какой компрессор для холодильника лучше, виды инверторных будут в списке первых. Они не только экономят существенно электроэнергию, но позволяют агрегату работать тихо и плавно без резких скачков.

Не существуют рейтинга лучших компрессоров для холодильника. Большинство современных производителей выпускают только модели холодильников с компрессом определенного типа. В таком случае необходимо решить для себя, что важнее – выбрать холодильник, основываясь на производителе или виде компрессора. Некоторые производители разрабатывают собственные модели. К таким компаниям относится и Samsung.

От выбора вида компресса будет зависеть, сколько времени холодильник будет работать без замены и ремонта. Поэтому лучше всего купить модель с инверторным устройством. Они отличаются длительным сроком службы и минимальным затратами электроэнергии.

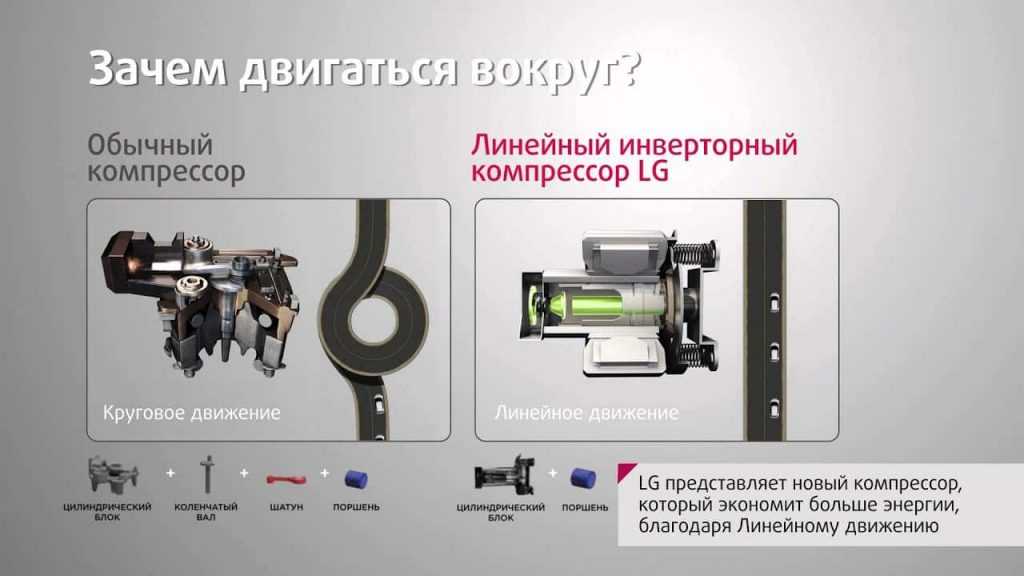

Линейные устройства – оптимальное решение для тех, кому важна длительная свежесть продуктов. Коллекторные модели хоть и относятся к самым простым и старым. Но при этом благодаря доступной цене, они все также пользуются популярностью.

Отличия инверторного и линейного компрессора холодильника

Говоря о минусах того или типа компрессорах для холодильников, стоит сказать, что линейный агрегат несколько уступает инверторному ввиду постоянных включений и отключений. В связи с этим система терпит регулярные перенапряжения, а это сказывается на электрической сети и нагрузке на нее. К тому же, большое значение при выборе покупатели обращают на потребление электроэнергии – в линейном типе она выше.

А вот у инверторных агрегатов можно отметить несколько достоинств:

Потребление электроэнергии сведено до минимума, чего не сказать о линейном компрессоре; Никакого постороннего навязчивого шума – агрегат работает, не набирая максимальные обороты; Увеличенная продолжительность работы такого оборудования в связи с отсутствием перепадов напряжения и периодического отключения, что не предполагает высокого нагрузки на систему.

Ознакомившись со списком преимуществ инверторных холодильников, нельзя сказать, что линейные системы определенно хуже. Нет, они также имеют свои плюсы, благодаря которым пользуются спросом:

Являются экологически чистым оборудованием – для работы применяются охлаждающие вещества с абсолютной безопасностью. Второе название таких холодильников – «зеленые». Их стали так называть в связи с безвредностью для окружающей среды; Линейный компрессор отличается эффективностью использования энергии, его высокая экономичность заслуживает А++ класс по энергопотреблению; Минимальная вибрация и отсутствие шумов во время работы агрегата, а также в случае его включения и отключения. Устройство оснащено опциями тихого старта и остановки.

Инверторные холодильники с таким видом компрессоров очень быстрым темпом стали частью нашей жизни. Но далеко не каждый готов отказаться от линейного устройства, уступающего в стоимости, для наслаждения бесшумной работой агрегата, учитывая, что качество заморозки у обоих типов одинаковое.

При этом, линейные модели не менее долговечны, экологичны и энергоэффективны инверторных. Да и все мы давно привыкли, что работающий на кухне холодильник издает шум и вибрацию – мы на это не обращаем внимания.

Ценовая категория

Все холодильники, предлагаемые современными производителями, условно можно разделить на три категории:

• Недорогие (бюджетные) – нижний порог этой ценовой категории 150$ (холодильники малого объема), верхний 500 (модели среднего объема). К этой категории можно отнести отечественные холодильники «Бирюса», «Стинол», «Индезит», «Атлант», «Минск» и другие. А также некоторые модели популярных зарубежных производителей, таких как LG, Daewoo, Samsung, Ardo и многих других.
• Средняя ценовая категория – от 500$ до 1000$. Практически у каждого известного производителя есть в ассортименте немалое количество моделей этой ценовой категории. Здесь можно найти двух и трехкамерные холодильники с отличными техническими характеристикам. Можно найти так же и модные сегодня встраиваемые модели.
• Категория экстра-класс – это дорогостоящие модели в диапазоне от 1100$ до 15000$. Самые совершенные модели, как правило, больших размеров, с объемными камерами, с неповторимым дизайном и наличий всевозможных новейших технологий вплоть до встроенного телевизора и выхода в интернет.

Успехов вам в поисках самой лучшей техники.

Присоединиться в Telegram

Какие есть варианты разморозки

Хотя бы раз в год/полгода холодильник надо надо тщательно мыть и размораживать. Раньше старые холодильники надо было размораживать вручную: отключить от питания, поставить тазы, настелить тряпки и ждать, пока вода стечет.

Сейчас процесс разморозки стал гораздо проще. Холодильники оснащены специальной системой, которая бывает двух видов:

1. Капельная система. Вся влага собирается на задней стенке и стекает в специальный поддон, расположенный внизу. Холодильник с такой системой лучше размораживать не реже 1 раза в 6 месяцев, потому что на стенках образуется наледь.
2. No Frost. Данная система использует циркуляцию воздуха, а охладительные элементы находятся в отдельном отсеке. В таком случае не нужно размораживать холодильник в принципе, инея не образуются, но мыть раз в год обязательно.

Встречаются дорогие модели, на которых есть маркировка «Full No Frost» — это значит, что в холодильнике об камеры не обрастают инеем. Но основной минус такого подхода — охладительные элементы делят место с вентиляторами, которые уменьшают полезный объем холодильника. Также вентиляторы шумят, а продукты от них быстро заветриваются.

Принцип действия (работы) и устройство компрессионного холодильника:

Функционирование холодильного аппарата основано на втором начале термодинамики. Хладагентом осуществляется т. н. обратный цикл Карно (хладагент, или холодильный агент – рабочее вещество, забирающее тепло у охлаждаемого объекта и передающее его в охлаждающую среду). Основную роль в передаче тепла играет изменение термодинамического состояния холодильного агента в фазовых переходах — испарении и конденсации. Для работы охлаждающей функции, по сути, достаточно одного цикла Карно, однако для того, чтобы добиться высокой хладопроизводительности, необходимо использовать компрессор для создания значительного давления, либо же теплообменники охлаждения и нагрева должны располагать значительной площадью теплообмена.

Компрессионный холодильник состоит из следующих основных элементов:

– компрессора, назначением которого является обеспечение требуемой разности давлений,

– испарителя, выполняющего функцию забора тепла из внутренней камеры,

– конденсатора, выводящего тепло из холодильного аппарата,

– терморегулирующего вентиля, выполняющего дросселирование хладагента и тем самым обеспечивающего разность давлений,

– холодильного агента, передающего тепло от испарителя к конденсатору.

Холодильный агент в газообразном состоянии засасывается из испарителя компрессором, который производит его сжатие и передает его в конденсатор. Там происходит его конденсация, во время которой он отдает тепло во внешнюю среду. Образующаяся жидкость поступает в капилляр.

Превратившись в жидкость, холодильный агент под давлением передается в испаритель, проходя через терморегулирующий вентиль либо капилляр. Здесь он испаряется, чему способствует значительное падение давления. Жидкость поглощает тепло с внутренних стенок испарителя, в результате чего холодильная камера охлаждается.

Бытовые модели оснащаются герметичными поршневыми компрессорами с двигателем. Такие компрессоры защищены от утечек хладагента благодаря расположению мотора внутри корпуса. Помимо этого, в моделях для бытового применения, как правило, устанавливаются конденсаторы ребристо-трубного типа. Их охлаждение в большинстве случаев осуществляется естественным образом, в частности, путем теплового излучения и конвекции. В холодильниках повышенной производительности и промышленных моделях реализована принудительная система охлаждения конденсатора.

Как правило, в бытовых вариантах устанавливаются листотрубные испарители из алюминия. В них предусмотрены внутренние каналы, через которые проходит хладагент. В холодильной камере испаритель располагается на задней панели, а в морозильной нередко он выступает в роли корпуса камеры.

Холодильник обладает двойными стенками, между которыми располагаются теплоизолирующие материалы – минвата, полиуретан или вспененный полистирол. От того, насколько качественно теплоизолирован его корпус, зависит количество потребляемой энергии.

Функцию теплоизоляции выполняет и уплотнитель дверцы, который заполняет щели между ней и корпусом и препятствует проникновению теплого воздуха в камеру. Особенностью уплотнителей в современных моделях является магнитная вставка, посредством которой осуществляется закрытие двери.

Циркуляция воздуха в камере может происходить естественным путем либо организовываться искусственно. Примером искусственной системы служит технология No Frost — в данном случае испаритель и основная камера располагаются отдельно друг от друга, а перемещение воздуха между ними осуществляется при помощи вентилятора. Это препятствует появлению слоя инея на испарителе, поскольку воздух предварительно осушается, кроме того, для таяния снегового слоя не требуется повышать температуру в камере. Существуют модели холодильников, позволяющие контролировать уровень температуры и влажности; в некоторых также бывают предусмотрены специальные системы оттаивания во избежание нарастания инея.

Терморегулятор в бытовых холодильниках служит его для цикличного включения и выключения. Корректный запуск двигателя регулируется пусковыми и защитными реле. Холодильники оборудуются датчиками открытия дверцы, позволяющими автоматически включать свет в камере при ее отворении; более продвинутые модели оснащаются сигнализацией, срабатывающей при длительном нахождении дверцы в открытом состоянии. Сегодня можно встретить холодильники с доступом к интернету, располагающие встроенным в корпус компьютером.

В качестве заключения

Завершая обзор технологий создания холода, нельзя не упомянуть вихревые установки. Это крупные и с большим показателем мощности промышленные монстры, хладагентом в которых выступает простой воздух. Он подается компрессорами под огромным давлением (20-30 атмосфер) в специальные зоны вихревого рассеяния, где происходит резкое падение температуры. Приемлемая производительность достигается только при действительно огромных масштабах установки. Поэтому вихревые холодильники используются практически только в промышленности для охлаждения, например, воды в капельных установках.

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

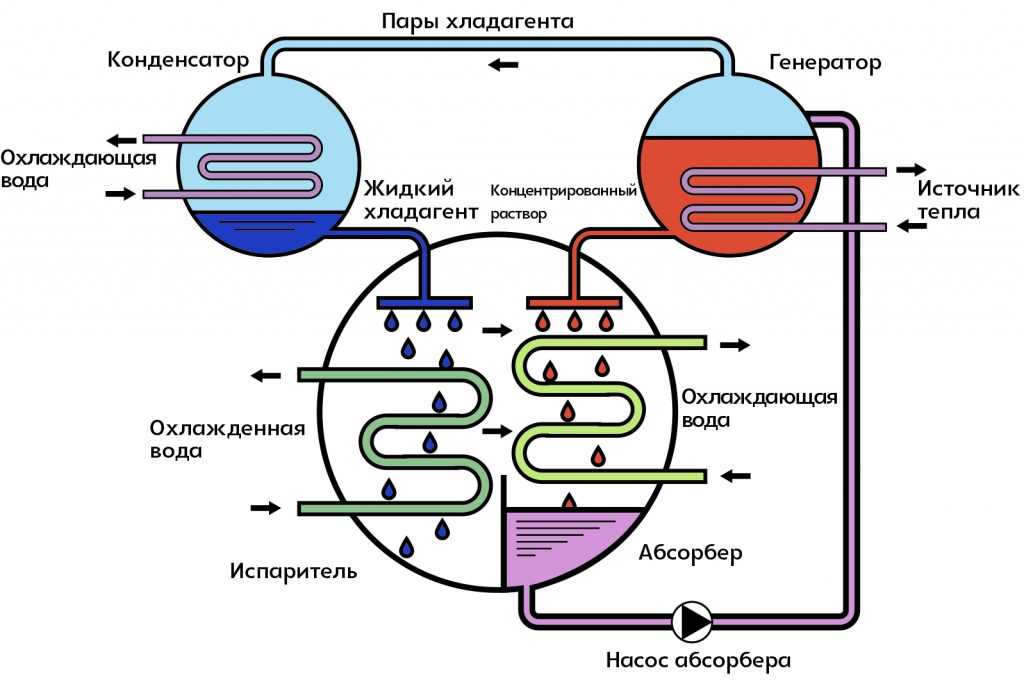

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

• Капельное.
• Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Принцип работы двухкамерного холодильника с одним компрессором.
