Как работает водяной теплый пол: принцип действия, устройство разных видов подключений

Принцип работы каждого вида

Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.

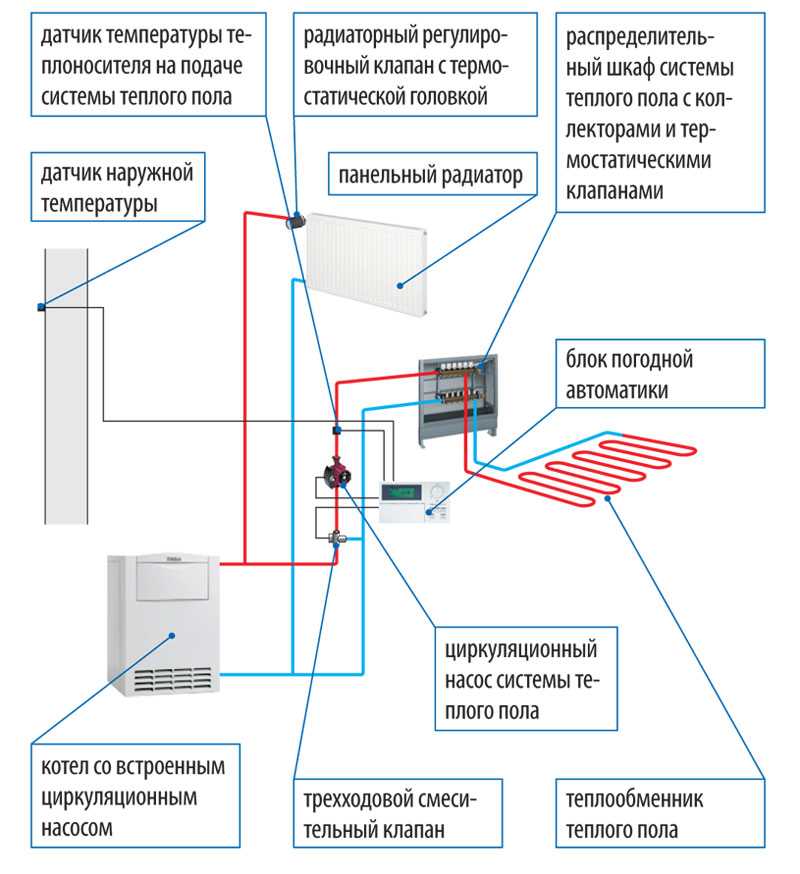

Прямое подключение от котла

Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел

Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу

С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.

Подключение от радиатора

Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.

Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.

Установка от трехходового клапана

Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.

Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.

Применение насосно-гидравлического узла

Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.

Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.

Популярные модели и их производители

Теплолюкс EXPRESS

Компания постоянно работает над совершенствованием моделей мобильного теплого пола. Она представляет покупателям образцы, которые могут использоваться не только на жилых территориях, но также на лоджиях или балконах. Нагревательная система применяется также как локальный обогрев.

Exspress – модель, которая работает по принципу нагревательного мата. Поверх него кладется герметический материал, близкий по своим свойствам к резине. От него потребуется проложить кабель на 2,5 метра. Поверх располагается декоративный материал – войлок искусственного образца. Он практичный и не требует за собой специального ухода.

Преимущества покрытия:

• Максимальная температура коврика – 40 градусов, а верхнего декоративного покрытия – 30.
• Может монтироваться на любую поверхность: линолеум, плитка, паркет или ламинат
• Полностью соответствует всем стандартам и нормам безопасности.
• Не горит от соприкосновения с открытым огнем.

Синплен

Может быть интересно

Теплоизоляция

Что такое теплоизоляционные материалы: сравнительные…

Теплоизоляция

Как утеплить крышу изнутри и не наделать ошибок?

Теплоизоляция

Кровля и водосток: правила обогрева

Теплоизоляция

Утеплённая шведская плита: за и против

Данная модель переносных полов пользуется большой популярностью среди потребителей. Его толщина составляет всего 0,6 мл. На сегодняшний день в магазинах можно найти стандартные размеры ковриков, но производитель идет на встречу и может их выполнить по индивидуальному образцу. Синплен рекомендуется сочетать с ламинатом и ковролином.

Производитель утверждает, что добиться хорошего отопления можно, если коврик покрывает всего одну третью часть комнаты.

Основные преимущества модели:

• Мобильный теплый пол продолжает функционировать даже, если со строя вышел один из его элементов.
• Для поддержания температуры существует специальный терморегулятор.
• Может использоваться для обогрева лоджии или балкона.

Трио

Производитель данного вида мобильного пола находится в Украине. Он предлагает небольшое по своему размеру изделие – 0,6 на 1, 8 метра. Данный вариант отопления целесообразно использовать только для точечного обогрева. К примеру, в помещении есть зона, в которой чаще всего работает человек.

Среди преимуществ следует отметить небольшое потребление электроэнергии и низкая стоимость.

Доброе тепло

Мобильный коврик, который работает с потребляемой мощностью 200 Ватт. Его размер фиксируется в пределах 50 на 85 см. Обогреватель относят к инфракрасному образцу, поэтому он потребляет небольшое количество электроэнергии. Клиент может выбрать рисунок, который полностью соответствует его индивидуальным предпочтениям. Обогреватель можно включать сразу, ведь он не нуждается в дополнительной подготовке и монтаже.

Преимущества мобильного пола «Доброе тепло»:

• Потребление небольшого количества электроэнергии.
• Полная безопасность эксплуатации.
• Использование может продолжаться даже в сырых условиях.
• Клиент может выбрать размер и расцветку, которая ему подходит больше всего.
• При транспортировке не занимает много места.
• Обладает отличными эстетическими характеристиками.
• Используется не только для обогрева жилых помещений, но также для сушки обуви и при хранении фруктов, овощей.
• Не сушит воздух в помещении.
• Прослужит в течении долгого периода времени.
• Легкость установки.
• Приемлемая стоимость.

Однако у данной модели есть ряд недостатков:

• Малый радиус действия.
• Невысокая мощность.
• Нет принудительной конвекции.

Технология

Данный мобильный пол работает на основании карбоновой нити, которая известна также под названием углеродной. Благодаря этому удается добиться практически моментального прогрева помещения. При этом продуцируется мягкое тепло, которое позволяет сохранить все свойства мягкости воздуха.

Энергия, которая поступает на полотно от него в дальнейшем будет передана предметам. Благодаря этому удается более эффективно прогреть и человеческое тело. Электромагнитное поле не имеет противопоказаний. Само по себе нагревательное полотно содержит небольшое количество металла.

Преимущество модели:

• Создается качественный прогрев помещения, похожий на тот, который получает земля от солнечного света.
• Обогреватель позволяет прогреть стены и пол. Они после этого отдают накопленное тепло воздуху.
• ИК обогрев уникальные, ведь он осуществляется даже, если в помещении открыты все окна. Пол и стены продолжат отдавать накопленную энергию в пространство.

Современные виды теплого пола

Работает ИК-система просто. Электричество поступает на полосы из графита, которые есть между парой пленок, а они уже греются и дают тепло за счет инфракрасных лучей.

Все предметы, что встают на пути лучей также прогреваются.

Именно они и позволяют выделить тепло.

Достоинством такого ковра с подогревом служит:

1. Равномерное прогревание всего покрытия за счет чего свою форму ковер не утратит.
2. ИК-лучи считаются щадящим теплом. Это позволяет не перегреваться системе.
3. Те, кто используют ковры с подогревом, могут в любой момент проконтролировать температуру, благодаря терморегулятору. О том, какой пол лучше выбрать, смотрите в этом видео:

Ранее на такой теплый пол стелить можно было любое ковровое покрытие без страха, что оно будет испорчено. Но на сегодняшний день чаще используется мобильный пол, который сделан специально для ковров.

Мобильные теплые полы являются той же ИК-системой. Правда, ИК-система нуждается в определенном монтаже и является стационарной системой, а мобильный пол получил название благодаря своей «переносимости».

К достоинствам такой технологии относится:

1. Возможность обогреть определенные участки дома, а не все сооружение.
2. Нет сложной монтажной процедуры. Панели разворачиваются в нужном месте, а на них кладется выбранное покрытие, после чего подключается к розетке.
3. Качество покрытий не портится.
4. Большой выбор габаритов панелей. Есть возможность заказать индивидуальные размеры.
5. Регулировать температуру можно по аналогии с другими системами теплых полов.

Многие интересуются, можно ли стелить на теплые полы линолеум или ламинат. Чтобы ответить на вопрос, следует ознакомиться с самим материалом, а также допустимыми нормами для нагрева. Есть покрытия, у которых значение температур не может превышать 30 градусов, а есть, которые выдерживают 40 градусов. Ознакомившись с материалом и выбрав подходящий вариант, постелить его можно самостоятельно, но никто не даст 100% гарантии, что он не утратит цвет или не изменит свою форму. Подробнее о мобильных теплых полах под ковер смотрите в этом видео:

Укладка под мебель

Предположим, у вас в комнате вдоль всей стены есть большой шкаф с глухим цоколем. Циркуляция воздуха под ним, естественно отсутствует, а значит и съема тепла в этом месте никакого нет.

Обычный электрический теплый пол в такой ситуации просто перегреется и сгорит. Поэтому при его монтаже и рекомендуется всячески обходить мебель.

А вот электро-водяной аналог, согласно рекламным буклетам, укладывать под мебель можно.

Но что нам говорит опять же инструкция, а не реклама? А в инструкции присутствует сразу несколько пунктов, в которых четко оговорено, что данный вид отопления боится перегрева и допускать его нельзя!

То есть, производитель напрямую вам запрещает помещать трубу в такие условия, где возможен перегрев. Продажники же говорят об обратном.

И кому здесь верить?

Какой пол выбрать — водяной или электрический?

Регламент использования электрических полов в многоквартирном доме не имеет таких серьезных минусов, как в случае водяного контура отопления.

Можно решиться уложить водяной контур отопления незаконно, или постараться получить официальное разрешение, но, как правило, материальные расходы и затраты по времени, в результате этого решения неоправданны. Согласно СНиП, в многоквартирном доме лучше укладывать кабельные или пленочные ИК полы.

Если во время осенне-зимних холодов в помещении все равно остается прохладно, стоит задуматься о том, как сохранить тепло с помощью радикальных методов. Сегодня хорошо зарекомендовала себя такая возможность, как установка теплого пола с жидким теплоносителем. Система водяного теплого пола в квартире постепенно вытесняет классические обогреватели и вентиляторы.

Можно ли делать водяные полы в квартире

Законодательство строго наказывает любого, кто вносит изменения в систему центрального отопления многоквартирного дома. Самостоятельное подключение водяного теплого пола в квартире чревато санкциями, судебными решениями, штрафами и т.д.

Причиной судебного иска обычно являются залитые соседи снизу. Поэтому, прежде чем устроить водяной теплый пол в квартире своими руками или с помощью привлеченных строителей, необходимо предварительно просчитать все достоинства и недостатки решения, учесть возможные риски и негативные последствия.

Согласно СНиП, возможно внести изменения в систему обогрева квартиры, пи условии согласования модификации с представителями ЖКХ и Теплосети. На практике, это удается только в случае автономного отопления, предусмотренного в проектной документации.

Виды полов с обогревом покрытые ковролином

В настоящее время большое разнообразие обогревательных систем для пола под ковровое покрытие, которые по-разному сочетаются с ковролином. Рассмотрим подробно каждый вид.

Водяной тёплый пол

Водяной пол — конструкция из труб, по которым движется тёплая вода. Обогрев производится за счёт электропитания или системы отопления. Трубы могут быть изготовлены из: металла, полипропилена, меди, сшитого полиэтилена. На выборе материала не стоит экономить, любые неполадки неизбежно приведут к демонтажу всего пирога, включая финишное покрытие.

Кроме того, это отличный выход для помещений, стены которых выходят на улицу, увеличение количества витков около них, позволит избежать сквозняков. В многоэтажных домах, с центральным отоплением такая модель не рекомендована.

Плюсы водяного пола
Минусы
Процесс нагревания происходит медленно, это важно для ковровых покрытий, при резкой смене температуры не исключена деформация.
Монтаж водяной системы — трудоёмкая работа.
Ковролин не выгорает, так как осуществляется движение воды по трубам, поэтому на покрытие не возникают места перегрева.
Высота пола поднимается на 10 — 15 см за счёт бетонной стяжки.

Конструкция водяного тёплого пола под ковролин, это: бетонное черновое основание, слой гидроизоляции и утеплителя, сетка МАК, трубопровод, стяжка из бетона и ковролин.

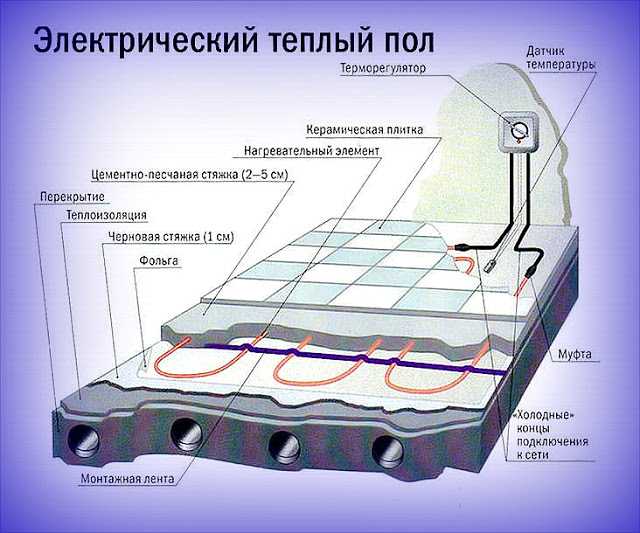

Электрический тёплый пол

В электрическом тёплом полу вместо труб располагается греющий кабель, по которому проходит электричество. Для фиксации используется стеклосетка или монтажная лента. Установка данной системы возможна в любых помещения, при чём, монтаж несложно сделать самостоятельно.

Отлично подходит кабельная система для домов с перекрытиями, большая нагрузка на которые противопоказана.

Плюсы
Минусы
Осуществляет равномерный прогрев, что не приведёт к деформации покрытия.
Быстрый процесс нагревания, может приводить к перегреву структуры ковролина, тем самым он быстро выйдет из строя.
Допустима регулировка температурного режима, что очень важно, так как ковролин нельзя нагревать больше, чем на 30 градусов. Наличие опции, позволяющей установить предельную температуру, которая будет поддерживаться в автоматическом режиме.
Образование зон перегрева, в местах соприкосновения с мебелью, что спровоцирует выгорание покрытия и порчу кабеля.
Простота и дешевизна установки.
Значительные расходы на электричество.
Допускается монтаж без бетонной стяжки, вместо неё можно использовать клеевой состав для плит

Несмотря на все свои положительные стороны, данный вид тёплого пола нельзя назвать идеальной под покрытие из ковра. Так как, если повреждается один участок кабеля, перестаёт работать вся система.

Пирог электрического пола под ковёр выглядит так:

• основание из бетона;
• гидроизоляционная прокладка;
• утеплитель;
• теплоноситель;
• стяжка из бетона;
• ковролин.

Инфракрасный тёплый пол

Инфракрасная конструкция — разновидность электрического вида полов. Это двухсторонняя рулонная плёнка с встроенными элементами нагрева (графитовыми полосами). Ленточная модель эффективна в работе, но возможен только сухой вариант монтажа.

Плюсы	Минусы
Прогревание равномерное, что исключает деформацию.	Основной и главный недостаток данной модели — высокая стоимость.
Инфракрасные лучи, действуют щадяще, что не приводит к выгоранию ковролина.
Наличие термостата позволяет осуществлять контроль за температурой.
Очень проста в монтаже и эксплуатации.
Минимум расходов на электроэнергию.
При выходе из строя одной из полосы ИК, вся система будет продолжать функционировать.
Пожаробезопасна
Отсутствие потребности в стяжке

Инфракрасный плёночный тёплый пол

Плёночный тёплый пол является отличной альтернативой, если нет возможности установить капитальную (стационарную) систему обогрева. Это мобильное устройство, его можно переносить из комнаты в комнату, или располагать на отдельном участке, который требуется обогреть.

Чаще такие тёплые полы располагаются под коврами, и укладываются прямо на пол из ламината, линолеум, плитки. Подключаются к питанию с помощью шнура, который находится в комплекте.

Ковролин, как покрытие на плёночный тёплый пол — отличный выбор, так как основные его характеристики, это:

• мобильность;
• наличие опции, позволяющей контролировать температуру;
• отсутствие вреда покрытию;
• затраты на электропотребление не большие;
• возможность выбрать устройство нужного размера.

Немаловажное значение играет и простата установки данной системы под ковролин, так как нет необходимости ровнять поверхность и производить работы по монтажу устройства. Кроме того, обойдётся недорого

Преимущества

Уложенный ковер на теплый пол удобнее стационарного аналога:

он мобилен. Переносные модели легко перенести с одного места на другое. Это немалый плюс, особенно в большой семье, где обстоятельства меняются каждый день;
легко монтируется. Достаточно лишь расстелить электрический ковер на пол и включить систему в розетку;
может изменять температуру. Для этого существует термостат, управлять которым очень легко;
безопасен для всей семьи. Температура на поверхности переносного мата не превышает 30 0. Поэтому даже для маленьких детей этот вариант предпочтителен, чем другие отопительные системы;
экономичен. Потребляемая энергия квадратного метра составляет примерно 250 Вт. Нужно учесть, что чем больше размер мата, тем о больших величинах будет идти речь;
прочность. Изделие долговечно, не изнашивается;
эффективность. КПД составляет почти 90%;
экологичность

Отопительный прибор не сушит воздух, что очень важно для людей с аллергией или астмой.

Конечно, существуют и минусы. На систему нельзя ставить мебель, она не переносит повышенного давления. В небольших квартирах это может быть критичным. Кроме того, укладка такого пола требует подготовленной ровной поверхности.

Неисправности водяного теплого пола

Водяные теплые полы – трубы, проложенные под бетонной стяжкой пола и подключенные к централизованному или автономному водораспределению. Система водяного пола состоит из труб, по которым течет горячая вода (металлических, медных, пластиковых, полипропиленовых и других), смесительных узлов, которые поддерживают нужную температуру пола, и коллекторов распределения, разгоняющих теплую воду по всей системе.

Причин, по которым перестал нагреваться водяной теплый пол, может быть несколько и, как правило, это засорение фильтров, неисправность насоса и ошибки монтажа системы. Диагностика неисправности проводится при полностью включенной системе методом прощупывания. Если пол плохо греется в каком-то одном месте или одной комнате, то, скорее всего, неисправен змеевик или распределяющие узлы, коллектор именно этого помещения.

Если нагрев не происходит во всем доме, то проблема может заключаться в фильтре, насосе, самом котле и даже малом количестве воды в распределительном бачке. Для того, чтобы точно установить место, где производить вскрытие стяжки, необходимо иметь на руках план с точным расположением всех узлов и элементов отопительной системы, который вам дадут после монтажа полов.

Первым делом проверяют количество воды в системе. Для этого жидкость доливается в расширительный бачок до тех пор, пока не начнет вытекать из трубки дренажа. Как показывает практика, 20% случаев проблем работы теплых полов связано именно с этой причиной.

Если нагрев не происходит лишь в одном помещении, то проверяется водяной фильтр, стоящий в распределительной системе именно этой комнаты. Откручивается и чистится картридж. Часто на нем можно обнаружить частички ржавчины, которые засоряют «сито». Не редкость наличие на фильтре накипи, особенно в регионах с жесткой водой.

Если воды достаточно и фильтры чистые, но напор воды невелик, то необходимо прокачать систему. Из-за малого диаметра змеевика (5-10 мм) любой неверный изгиб трубы может привести к образованию воздушной пробки. Для прокачки системы требуется открыть воздушный клапан и подождать, пока вода полностью не выдавит воздух из расширительного бачка. О том, что воздух полностью вышел, свидетельствует вода, потекшая из воздушного клапана.

После этого клапан закрывают, и систему полностью наполняют водой до того момента, пока она не начнет течь из дренажной трубки. Если прокачка не сработала, то, скорее всего, где-то засорился змеевик трубы.

После вытравки воздуха из системы необходимо прослушать работу циркуляционного насоса. Если во время его работы слышатся посторонние шумы (насос должен работать ровно, без стуков и перепадов, вибраций), то насос лучше отнести на диагностику. Также будет не лишним проверить давление в системе при помощи манометра, установленного после насоса, которое в норме должно составлять 8 паскалей или 0,5 атмосфер. Низкое давление может указывать на наличие протечки в трубах.

Чтобы найти протечку, потребуется полностью залить систему водой (после прокачки), и оставить работать насос в течение двух часов. Если вода не начала вытекать из дренажа, то производится опрессовка всей системы и отдельных ее элементов. Для ремонта протечки потребуется вскрывать участок над поврежденной трубой.

Рекомендации по укладке инфракрасного теплого пола под ковролин

Постелить плитку в прихожей, ванной или на кухне это хороший и достаточно эстетический вариант. Но для спальни или детской, это напольное покрытие, мягко говоря, не подходит. Не является подходящим вариантом скользкий ламинат и линолеум.

Можно ли класть ИК теплый пол под ковровое покрытие

Среди всех видов теплых полов, инфракрасные самые эффективные. Особенностью устройства является использование ИК излучения. Нагрев температуры в помещении осуществляется не посредством обогрева воздуха, а непосредственного воздействия на окружающие предметы, включая напольное покрытие.

1. Исключается деформация ковролина в результате перегрева.

Как правильно постелить теплый пол под ковролин

Рекомендации производителя относительно укладки инфракрасного плёночного тёплого пола под ковролин преследуют несколько основных целей:

1. Снизить перерасход электроэнергии.

Сами по себе инфракрасные полы полностью безопасны в эксплуатации. Грамотный монтаж дополнительно обеспечит длительный срок эксплуатации системой отопления. Работы проходят следующим образом:

Основание – подойдет любой ровный пол. Единственным важным требованием, которое потребуется неукоснительно соблюдать, является выравнивание основания под ноль. Любые неровности могут привести к потере целостности пленки.

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного — сложный монтаж, зато плюс, что к нему можно подключить любой котел — газовый, дровяной, электрический, да хоть тепловой насос.

«Чудо технология» имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система — это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его «суперэффективность», мягко говоря сильно преувеличена.
