Пошаговая инструкция по заправке фреоном любого типа холодильников

Поддельный CFC-12

Многие поставщики ввозят R12 нелегально из стран третьего мира. В лучшем случае хладагент будет загрязнен, иметь высокое содержание воды или примесь R22. Но часто под видом этого хладона продают смеси кустарного производства или R406a.

В странах СНГ основным поставщиком таких газов является Китай. Причем часто хладагенты переправляют в брендированных коробках и баллонах. Специалисты рекомендуют не рисковать и использовать аналоги CFC-12, а не контрафактный вариант.

В этой статье мы постарались наиболее полно рассказать про аналоги фреона R12. Наверняка, не все смогли описать, ведь они создаются и регистрируются постоянно. Но мы надеемся, что она была вам полезна. Не забудьте поделиться ей с коллегами и друзьями!

Последние публикации

  • Какая морозильная камера лучше, No Frost или обычная
  • Топ 10 кондиционеров для квартиры 2020-2021 года
  • 30+ причин: Почему холодильник издает странные звуки, как устранить проблему
  • 6 брендов и 6 моделей: Какой купить холодильник недорогой, но хороший, с No Frost
  • 20+ причин: Почему холодильник работает, но не морозит, в чем проблема, как ее устранить
  • Атлант, Бирюса, Indesit – какой холодильник лучше и почему
  • Можно ли ставить холодильник рядом с плитой? Как защитить холодильник?
  • ТОП-10 лучших производителей и брендов холодильников на сегодняшний день
  • Фреон R407c – характеристики, особенности использования и замены
  • 13 причин, почему холодильник постоянно работает и не отключается

Вопрос-ответ

Как определить лишнее количество фреона и спустить его

Включите аппарат и оставьте на час, после этого проверьте состояние охлаждающего контура. Если капиллярная трубка и фильтр горячие, а обратная — покрыта инеем, это говорит о переизбытке хладагента. Спустите его до нужного давления — эта информация указана в техпаспорте бытового прибора. Повторите процедуру. В норме обратная труба должна обмерзать не более чем на 10 см от выхода из корпуса холодильника.

Сколько хладагента в системе

Для каждой марки холодильников предусмотрено свое количество газа, необходимое для правильной работы. В среднем эти значения выдерживаются в рамках от 30 до 70 грамм. Не стоит превышать необходимый уровень фреона. Также следует придерживаться марки, указанной в технических характеристиках к вашему аппарату.

Можно ли включать оборудование без хладагента

Нельзя включать агрегат без охлаждающего газа, так как это приведет к выходу из строя мотора-компрессора, и ремонт оборудования нет только усложнится, но и подорожает.

Причины утечки хладгента

Если говорить коротко, то причина утечки фреона – это нарушение герметичности холодильного контура. Но причины возникновения такой ситуации могут быть очень разными. Случайное механическое воздействие, оказанное на элементы холодильного контура или на компрессор, могут стать причиной такой неисправности.

Поломка компрессора практически неизбежно вызывает необходимость заливки фреона. Даже если хладагент при этом останется в контуре, его все равно придется заправлять при замене неисправного элемента. Низкое качество капилляров, по которым перемещается фреон, или их износ также часто вызывает разгерметизацию системы.

Если места соединения отдельных элементов холодильного контура смонтированы неправильно, со временем они могут ослабнуть, хладагент будет вытекать через появившиеся щели.

Если загрязнение капиллярных трубок произошло из-за замерзания попавшей внутрь контура влаги, прочистить их не сложно. Но иногда такой засор происходит в результате накопления загрязнений от частичек выгоревшего машинного масла. Фильтр-осушитель эти вещества не улавливает, они постепенно накапливаются внутри узких трубочек и образуют препятствие для свободной циркуляции хладагента.

Если сломанный компрессор необходимо заменить новым, придется вскрывать холодильный контур и после замены выполнить закачку новой порции фреона

Хотя утечка фреона в такой ситуации не наблюдается, чтобы нормализовать работу системы, придется вскрыть холодильный контур.

После прочистки капилляров придется восстановить его герметичность, а затем ввести в систему новый хладагент взамен утраченного.

Перед началом работ по заправке следует выявить причину утечки и устранить ее. Для этого нужно осмотреть контур, чтобы понять, где именно это происходит.

Чтобы выявить место утечки фреона с помощью мыльного раствора, нужно исследовать состояние в местах соединения трубок, а также там, где заметны следы масляного загрязнения

Если осмотр результатов не дал, можно воспользоваться мыльным раствором. В систему при этом подается воздух под небольшим давлением.

Мыльный раствор наносят на поверхность трубок, места соединений и т.п. Он будет пузыриться в местах протечек. Обрабатывать таким образом весь контур нецелесообразно и небезопасно.

Проще будет сначала проверить самые слабые и подозрительные области: места соединений, а также участки, где имеются следы загрязнения техническими маслами.

Для точного определения точки повреждения контура и утечки хладагента используется течеискатель – прибор, который реагирует на конкретную марку фреона

Если мыльный раствор не дал результатов, для определения места утечки хладагента следует использовать течеискатель или пригласить опытного мастера. Это не универсальный инструмент, конкретный прибор обычно настроен реагировать только на определенную марку хладагента.

Его можно использовать для выявления мест утечки не только перед их устранением, но и после окончания заправки контура, чтобы убедиться в достаточно высоком качестве выполненных операций.

Если этого не сделать, можно упустить какой-нибудь недочет. Некачественный ремонт проявится примерно через две недели, все работы придется выполнять заново.

Кроме устранения протечек не помешает также проверить функционирование других элементов системы. Недостаточное количество фреона нередко приводит к повышенному износу отдельных деталей. Если не устранить причины, которые вызывают нарушение герметичности, очень скоро придется снова приступать к ремонту, закачивать хладагент и т.д.

Частые ошибки в процессе работы

Производя замену фреона в холодильнике самостоятельно в домашних условиях, можно легко допустить ошибки, приводящие к поломке техники

Чтобы избежать нежелательных последствий, важно обращать внимание на следующие моменты:

  1. Недостающее или избыточное количество фреона. Если заправить в систему больше или меньше хладагента, чем требуется, компрессор станет работать неправильно. В свою очередь это приведет к перегреву элементов или деталей техники и их поломке. Ошибка даже в несколько грамм вещества может повредить холодильник. Поэтому в работе рекомендуется использовать точные весы, погрешность которых будет не более чем 1-2 г.
  2. Недостаточная просушка контура перед заправкой фреоном. Остатки влаги в холодильной системе приводят к закупориванию капилляров и последующей поломке компрессора. Поэтому необходимо тщательно просушивать трубки и производить замену фильтра, в котором может скапливаться влага.

Выгоднее иногда дозаправить хладагент, чем проводить трудоемкий ремонт техники.

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

Желательно провести механическую очистку

  1. Обесточить оборудование.
  2. Провести механическую очистку:
    • убрать грязь и пыль с наружной стороны кожуха;
    • демонтировать его;
    • удалить изнутри корпуса скопившийся мусор.
  3. Выполнить промывку. Для этого:
    • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
    • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
    • аналогичным образом очистить конденсатор;
    • ручным пылесосом удалить пыль в труднодоступных местах.
  4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
  5. Установить кожух, оставит до полного высыхания влаги.

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

  • Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

  • Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
  • Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
  • Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

Вакуумирование

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

  1. Подключают к манометрическому коллектору вакуумный насос.
  2. Запускают насос, открывают газовый вентиль.
  3. Давление в системе контролирую по показаниям манометра.
  4. При достижении минимума, насос отключают.
  5. Закрывают газовый вентиль.

Роль фреона в работе холодильника

Хладагент используется для снижение температуры. Достигается это путем циркуляции в замкнутой системе компрессора и конденсатора. Она в свою очередь состоит из двух контуров – внешнего и внутреннего. На малом круге фреон находится в сжиженном состоянии, вбирая в себя тепловую энергию. В ходе химической реакции хладагент становится газообразным и направляется на внешний контур. Там проходит через компрессор и испаритель, выделяя тепло и возвращаясь в жидкую форму.

не все холодильники можно заправить фреоном, чтобы понять чем заправить холодильник нужно тщательно изучить рекомендации.

Бесконечное повторение циклов позволяет снизить температуру во внутренних камерах холодильника. При правильной работе контур постоянно направляет тепло во внешнюю среду. Нарушение герметичности системы приводит к утечке и повышению температуры внутри. Это единственный признак неисправности, так как фреон не имеет цвета и запаха.

Хотите разбираться лучше других?

  • Как заправить холодильник фреоном своими руками. Заправка холодильника фреоном своими руками: пошаговая инструкция, советы и рекомендации – Чем заправляют холодильники В основе работы холодильной установки лежит преобразование тепла в низкие температуры. Фреон – газ, способный поглощать тепло из внешней среды….
  • Как заправить холодильник фреоном своими руками. Пошаговая инструкция по заправке фреоном любого типа холодильников – Чем заправляют холодильники В основе работы холодильной установки лежит преобразование тепла в низкие температуры. Фреон – газ, способный поглощать тепло из внешней среды….
  • Как заправить холодильник фреоном своими руками – Ремонт бытовой техники – это сложная работа, требующая определённых навыков и профессионального оборудования. Заправка фреоном холодильника должна производиться специалистом….
  • Норма заправки фреоном холодильника Атлант своими руками – Таблица нормы заправки фреоном R-134A холодильника Атлант ХК – холодильная камера, МК – морозильная камера. Позиция  Модель холодильника, морозильника  Количество…
  • Нужно ли размораживать холодильник Indesit No Frost? – Процесс размораживания Ноу Фрост Перед тем как приступить к размораживанию агрегата, необходимо его отключить. Остатки продуктов, скапливающиеся на полках, являются причиной…

Способы: как найти утечку фреона в холодильнике

Поиск утечки из холодильной установки далеко не самое простое занятие, так как утечка может возникнуть практически в любом месте в трубах, или в каком-либо другом конструктивном элементе аппарата. Косвенной причиной утечки фреона из холодильника может являться повышение температуры внутри холодильника.

Поиск утечки может потребовать больших усилий, во время выполнения данного вида работ нельзя быть уверенным, что утечка хладагента возникла в единственном месте

При первых признаках утечки, следует внимательно осмотреть все внешние трубки холодильника и по возможности внутренние. Также признаками утечки могут быть маслянистая эмульсия на конструкции холодильника. Если никаких микротрещин не выявлено, а также не выявлено маслянистых пятен, то следует предпринять определенные шаги.

А именно:

  1. Использовать мыльный раствор, его следует нанести на подозрительные места, утечку можно обнаружить из-за возникновения пузырей.
  2. Точный способ определения утечки – это использование специального течеискателя, например, галоидного. Воздух идет через медный патрубок и, при обнаружении утечки, происходит измените цвета пламени.
  3. Также можно в систему залить ультрафиолетовый краситель, и утечку можно обнаружить через некоторое время, используя ультрафиолетовую лампу.

Также в систему можно закачать в систему азот, постепенно повышая давление до 10 бар, и возможен поиск утечки в системе. Минус такого метода в том, что он требует длительного времени, и необходимо отключать холодильное оборудование. Наиболее эффективный и самый быстрый способ – это использование электронных систем поиска утечек, но минус таких устройств только в том, что система сработает только лишь на определенные виды фреона. Проверить самому утечку из бытового холодильника трудно, и лучше всего следует обратиться в сервисный центр, где есть все необходимое оборудование.

Когда нужна заправка холодильника фреоном

Утечку фреона невозможно отследить по каким-либо физическим признакам, так как у него нет цвета и запаха. Самым верным способом определить, нужна ли на данный момент заправка фреона, это проверить температуру холодильника. Чем большая разница между нормальной и действительной температурой наблюдается, тем большая утечка фреона произошла на данный момент.

Причиной утечек может быть механическое повреждение отдельных деталей, до их ремонта замена хладагента не будет иметь смысла, так вероятность повторной утечки будет высока. Основными причинами потерь фреона являются:

  • коррозия трубок и металлических элементов конденсатора;
  • поломка и механические повреждения трубок;
  • низкое качество трубок, содержащих трещины невидимых глазом размеров;
  • неправильное соединение трубок.

Лишь после исправления всех недостатков системы холодильника, можно приступать к выполнению заправки. Для большинства из деталей необходима замена, различные трубки чинить по отдельности не имеет смысла.

Почему в холодильнике скапливается вода под ящиками

Подготовка к работе, подбор нужных инструментов

Компрессор холодильника работает с определенной маркой фреона. Все данные можно прочесть на его корпусе. Производитель указывает необходимое количество хладагента.

Для проведения ремонтных работ, необходимо подготовить следующий набор инструментов:

  • течеискатель;
  • тестер;
  • вакуумный насос;
  • плоскогубцы;
  • пассатижи;
  • тиски;
  • клапан Шредера;
  • набор гаечных ключей.

Чтобы заниматься газопламенными работами, нужно обязательно использовать защитный экран.

Перед началом заправки холодильника, требуется провести несколько подготовительных операций. Необходимо удалить из испарителя остатки хладагента. Чтобы очистить систему и удалить газ, нужно выполнить определенные действия:

  • в тисках фиксируется фильтр;
  • прокалывается медный участок;
  • устанавливается новая деталь;
  • стравливается давление;
  • проводится продувка азотом (устраняется влага);
  • монтируется клапан Шредера.

Для сохранения чистого воздуха, удаление газа из помещения можно провести через открытую форточку. Для этого можно воспользоваться гибкой трубочкой.

Диагностика неисправности

Чтобы представить важность правильного уровня фреона в холодильнике, нужно понимать принцип работы механизма. Хладагент циркулирует по герметичной системе трубок

В конденсаторе газ сжижается и отдаёт тепло в окружающую среду, а в испарителе закипает и забирает тепло из холодильной или морозильной камеры. Фреон в замкнутом контуре не портится, эффективно охлаждает холодильную/морозильную камеру в течение многих лет.

Утечку фреона можно заподозрить, если компрессор работает, но холодильная/морозильная камера не охлаждается.

Фреон испаряется из-за нарушения герметичности системы циркуляции.

Неисправность может возникнуть вследствие:

  • использования острых предметов при разморозке;
  • некачественных материалов, подвергшихся коррозии;
  • производственного брака;
  • механического повреждения конденсатора или компрессора.

Перезаправку фреоном выполняют, если газ совсем исчез из контура или постепенно сочится из микротрещин.

Пошаговая инструкция по замене фреона своими руками

Чтобы заправить фреон самостоятельно, нужно выполнить определённый порядок действий.

Шаг 1: Удаление остатков старого хладагента

До начала работ стоит обзавестись набором рожковых ключей, тестером, течеискателем, насосом вакуумного типа, плоскогубцами, термометром, пережимными клещами и всем дополнительным инструментом, который может понадобиться при разборе той или иной разновидности холодильного агрегата. Для пайки потребуется защитный экран, плюс необходимо приобрести клапан Шредера и осушающий фильтр.

Для удаления остатков газа необходимо отыскать фильтр-осушитель, а затем зажать его игольчатым захватом. Далее необходимо проделать в фильтре небольшое отверстие на медной его части. Увы, восстановить работоспособность этого элемента уже не получится, и в дальнейшем он подлежит замене на новый.

На заранее подготовленное место на компрессоре припаивается клапан необходимой длины. Когда остатки хладагента покинут систему, все трубки необходимо продуть азотом. Нужно это для того, чтобы удалить образовавшийся на стенках трубок конденсат. Продувать систему необходимо не менее 12–15 минут, после чего нужно перекрыть вентиль захвата и отрезать фильтр рядом с трубкой.

Шаг 2: Повторная продувка системы и установка фильтра

После перекрытия вентиля систему продувают снова, а затем на место старого устанавливают новый осушительный фильтр. Устанавливать его нужно достаточно быстро: если пройдёт чуть больше 15 минут, система уже будет нуждаться в повторной продувке.

Какие материалы потребуются для заправки?

Замена хладагента в домашнем холодильнике – довольно сложный и затратный процесс. Однако научившись заправлять холодильник самостоятельно, его хозяин больше не будет нуждаться в услугах сервисных центров, что положительно скажется на бюджете в будущем.

Перед заправкой прибора, следует тщательно изучить его строение и подробно ознакомиться с инструкцией по применению. Этот документ содержит множество важных данных – уровень давления в системе, тип хладагента, расположение элементов.


Данные о хладагенте также есть на этикетке прибора, здесь указан как вид вещества, так и его вес в системе

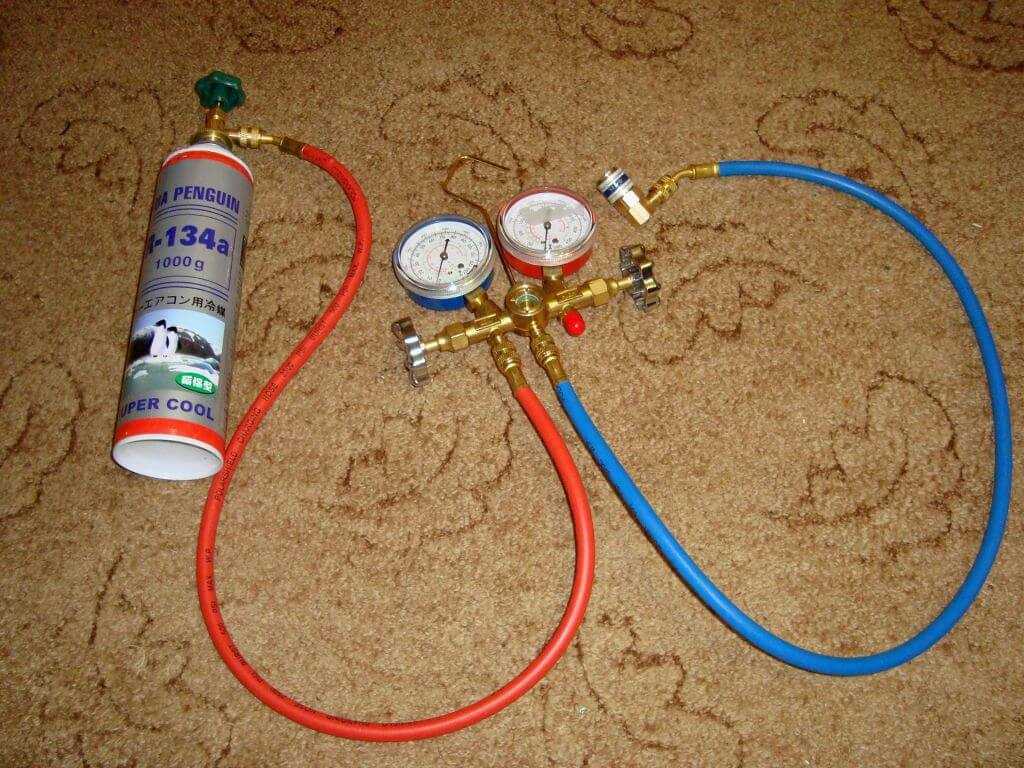

Заранее нужно подготовить оборудование и материалы для заправки:

  • баллон с хладагентом – обычно в холодильниках используются фреоны R134 и R600, но для точного результата нужно прочесть инструкцию;
  • точные весы – предназначены для взвешивания баллона при заправке, позволяют отследить, сколько вещества в контуре по весу;
  • вакуумный насос – потребуется при закачке газа в систему;
  • оборудование и детали для запаивания капиллярных трубок при повреждении и по окончанию работ;
  • фильтр-осушитель – им потребуется заменить встроенный в систему фильтр, чтобы в системе не осталась влага;
  • баллон с азотом для продувки системы от жидкости;клапан Шредера – нужен для подключения к системе насосов и баллонов, создает вакуум и зону повышенного давления.


Хладагент R134а часто используется в холодильниках и кондиционерах. Он безопасен для людей и окружающей среды. Выпускается в форме баллонов разного объема

Перед заправкой устройства следует убедиться, что все элементы системы работают правильно. Если произошла утечка хладагента, следует до начала работ заменить поврежденные трубки и приборы. В противном случае, заправка может навредить охладителю и не принесет нужного результата.

Подготовительные работы

Решая заправить холодильник в домашних условиях хладагентом, необходимо выполнить подготовительные работы. Они заключаются в приобретении всего необходимого оборудования и приспособлений. В частности, для выполнения диагностики и самой процедуры заправки фреона необходимы следующие материалы и инструменты:

  • Хладагент R134a. Он реализуется в баллонах по 5 л. Они оснащены атмосферным вентилем для удобства выполнения заправки.
  • Инструменты. В их числе должен быть ключ на 10-14 для откручивания обжимных гаек, ножовка по металлу для обрезки сервисного патрубка и прочее.
  • Так как ремонт может затянуться на неопределенный срок, то все продукты из холодильника лучше сложить в прохладное место и максимально изолировать от тепла.
  • Необходимо установить факт утечки и найти само место повреждения контура, потому что заправить можно и 10 раз, но все попытки будут безрезультатными.

После обнаружения конкретной причины утечки и ее устранения можно приниматься к заправке. Если у вас имеются сомнения на счет самостоятельного выполнения данной процедуры, то стоит обратиться к профессионалам.

Вакууматор для холодильника

Причины утечки хладагента

Среди самых распространенных причин возникновения проблемы отмечают следующие:

  • Некорректная работа компрессора.
  • Нарушение герметичности элементов системы – капилляров, соединений, трубок.
  • Механические повреждения. Последствия удара, падения при транспортировки.
  • Микротрещины в капиллярах. Возникают из-за низкого качества исходных материалов или нарушениях в процессе производства.
  • Неправильный монтаж соединений системы.

При подозрении на утечку рекомендуется обследовать визуально заднюю стенку. Перед заправкой фреона потребуется устранить повреждения контура, чтобы избежать новых поломок.

Если утечка возникла из за повреждений, то перед заправкой обязательно нужно устранить возможные повреждения.

Где чаще всего происходят утечки

Наиболее распространенные места утечек такие:

Заводские пайки или же локринговые соединения. Причиной утечки в этих местах могут быть естественные деформации или заводской брак соединений.

Зона «плачущего» испарителя. Материал, из которого изготавливается эта деталь обычно, — алюминий. Этот металл легко ржавеет, поэтому под воздействием влажной среды в местах коррозии могут возникать микротрещины. Через эти повреждения медленно, но уверенно улетучивается фреон.

Стальной контур обогрева, расположенный по периметру морозильника. Этот контур служит для испарения влаги, образующейся по периметру морозильного отсека во время температурных колебаний. Постоянная влага приводит к порче металла, из-за чего контур начинает пропускать газ. Особенно вероятна такая проблема у холодильников «Атлант», «Индезит» или «Самсунг» после 5 лет эксплуатации.

Причины разгерметизации

Основные факторы возникновения разгерметизации хладооборудования:

  • Естественный износ элементов от старости;
  • Закупорка капиллярной трубки;
  • Выход из строя компрессора.

Заключение

Холодильник — одно из самых полезных бытовых изобретений для улучшения качества нашей жизни. Если следить и ухаживать за агрегатом, он будет вам служить намного дольше своего гарантийного срока службы в 7 лет. Так у многих в рабочем состоянии сохранились аппараты еше советского времени . Главное — соблюдать правила техники безопасности при транспортировке, чистке и даже местоположению хладооборудования, вовремя диагностировать неисправности.

Ремонт герметичной системы охлаждения холодильника достаточно сложен и даже опасен. Если вы не уверены в своих силах, стоит довериться специалистам, чтобы не навредить технике еще больше.

Хотите разбираться лучше других?

  • Заправка холодильника Indesit фреоном своими руками: пошаговая инструкция – Как понять, что необходима заправка холодильника фреоном Если компрессор функционирует, а охлаждения в камерах нет, либо этот процесс происходит слишком медленно, необходимо…
  • Как заправить холодильник фреоном своими руками – Ремонт бытовой техники – это сложная работа, требующая определённых навыков и профессионального оборудования. Заправка фреоном холодильника должна производиться специалистом….
  • Как заправить холодильник фреоном своими руками. Пошаговая инструкция по заправке фреоном любого типа холодильников – Чем заправляют холодильники В основе работы холодильной установки лежит преобразование тепла в низкие температуры. Фреон – газ, способный поглощать тепло из внешней среды….
  • Норма заправки фреоном холодильника Атлант своими руками – Таблица нормы заправки фреоном R-134A холодильника Атлант ХК – холодильная камера, МК – морозильная камера. Позиция  Модель холодильника, морозильника  Количество…
  • Как своими руками сделать компрессор из бытового холодильника. Компрессор из холодильника своими руками – Конструкция компрессора глазами Кулибина Мотор компрессора часто снабжен тремя патрубками: входной фреона; выходной фреона; технологический мастера. Двигатель…
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
