Способы крепления стропил на сруб

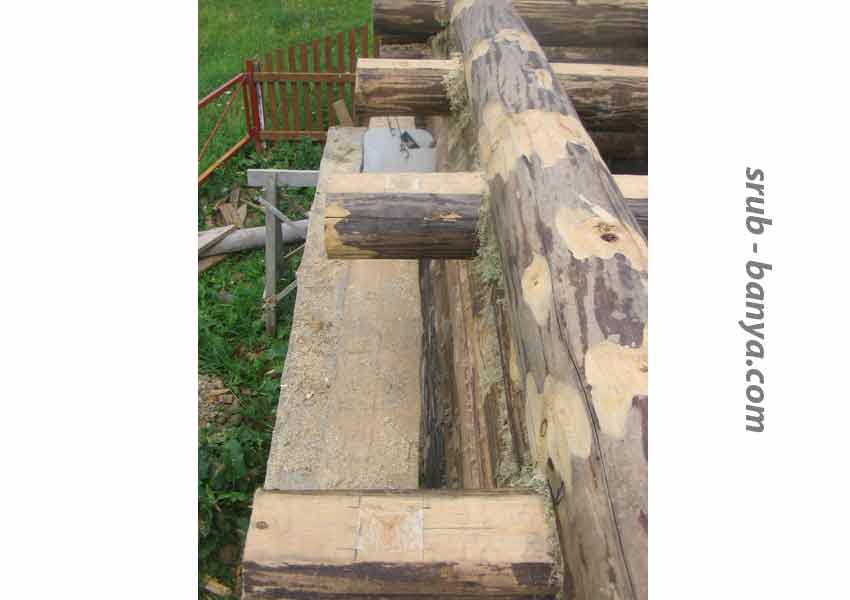

Выравнивание выступающих частей матиц.

Разметка матиц.

Так как выступающие концы матиц мы будем использовать в качестве опор для стропильных ног, необходимо эти концы сделать одинаковыми по длине. Измеряем длину выступающих концов. Наименьшее значение и будет размером выступа.

Откладываем это значение на крайних брёвнах и вбиваем в отметки гвозди (не до конца). Привязываем к гвоздям шнур и натягиваем его. Делаем отметки на остальных концах, затем отпиливаем излишки по меткам.

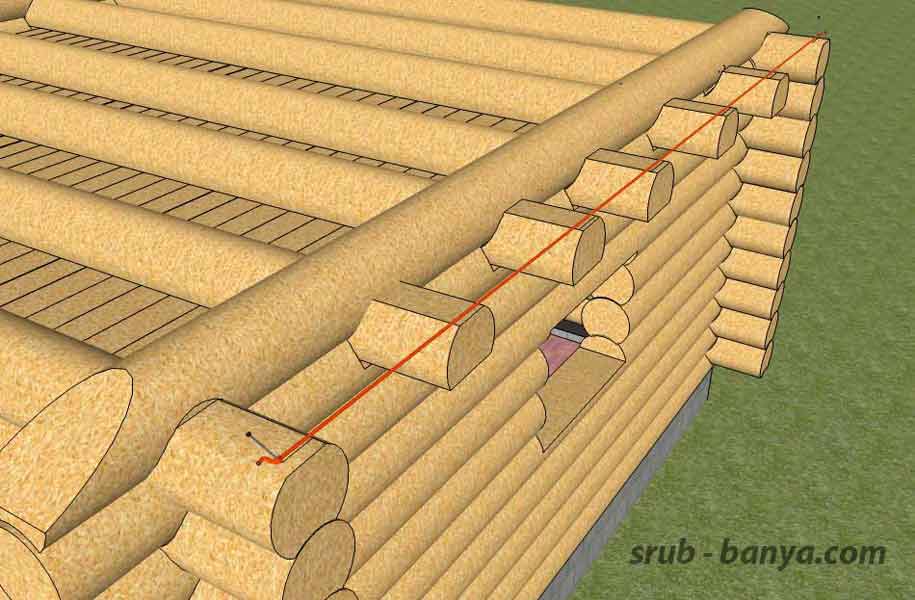

Данная операция у строителей называется «выровнять по шнуру».

С целью упрощения в дальнейшем установки и выравнивания стропил необходимо чтобы верх концов всех матиц находился в одной горизонтальной плоскости. Выравнивание осуществляется путём стёсывания плоскостей тех матиц, которые находятся выше других. Если конец какой-то матицы находится ниже других, то на этот конец прибиваем дощечку соответствующей толщины.
На рисунке «Крепление низа стропила», который находится внизу этой страницы, видно, что конец стропильной ноги установлен на выравнивающую дощечку.

В качестве ориентира горизонтальности также служит натянутый шнур.

2. Монтаж стропильных ферм.

Стропильная ферма.

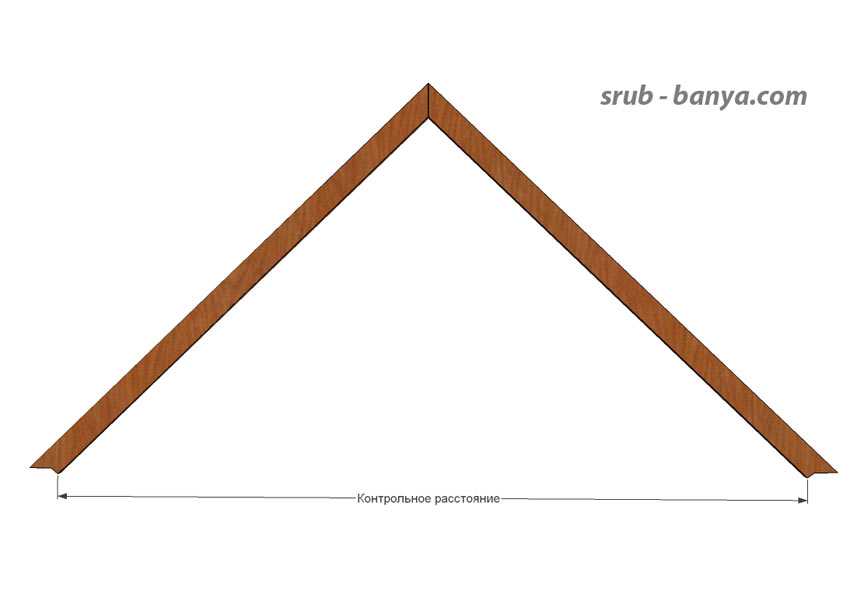

Вначале соберём первую стропильную ферму — так как она самая важная. После всех подгонок, она будет для нас своеобразным шаблоном.

Ригель, верхние накладки.

Ригель.

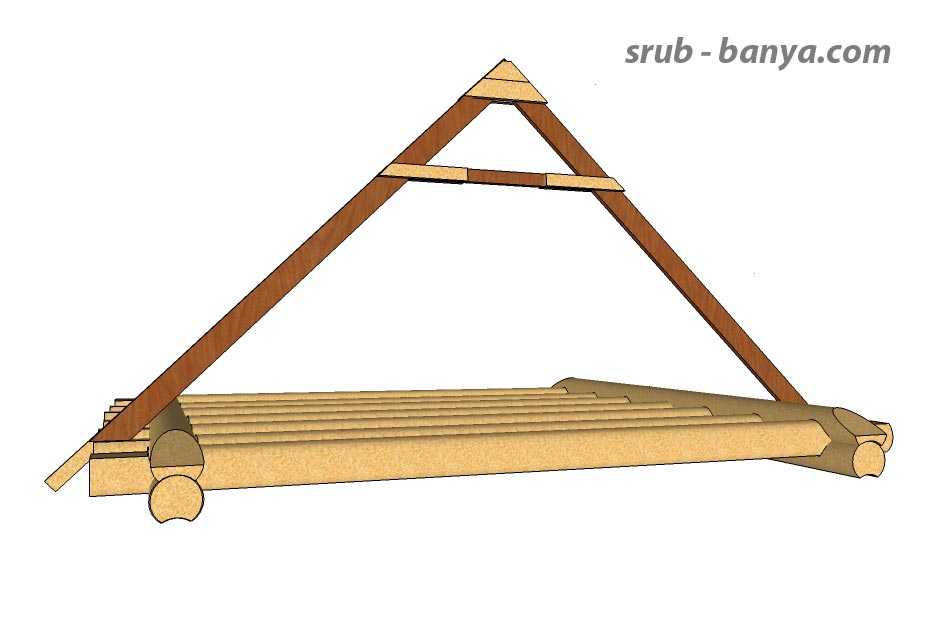

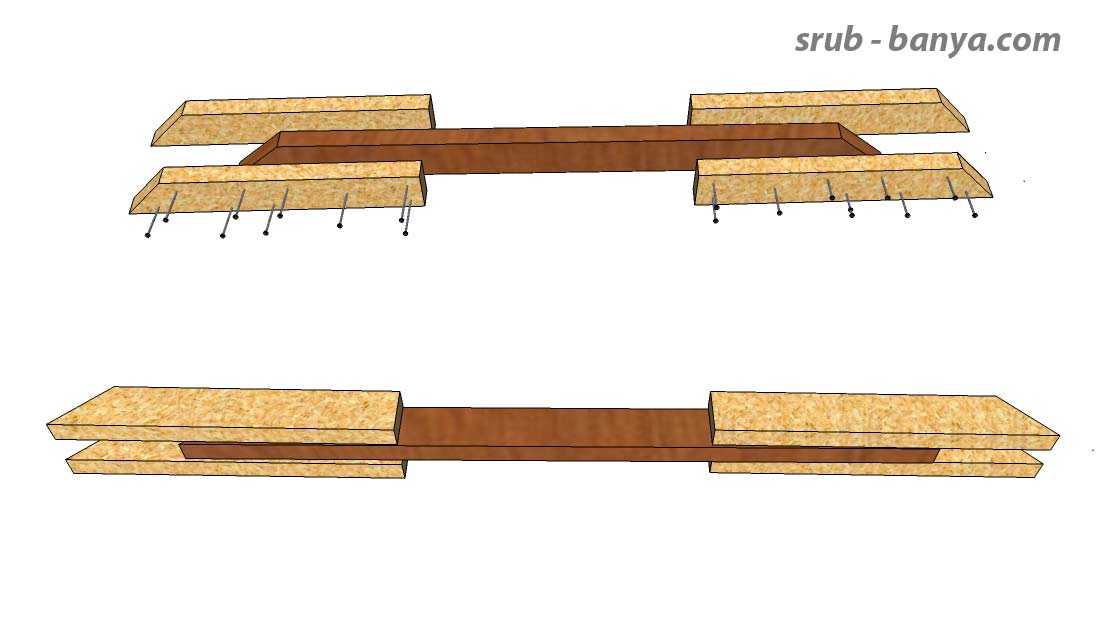

Подгоняем верхний стык, собираем ригель с накладками, вырезаем верхние накладки стыка стропил. Для сборки применяем гвозди 100мм — «сотки».

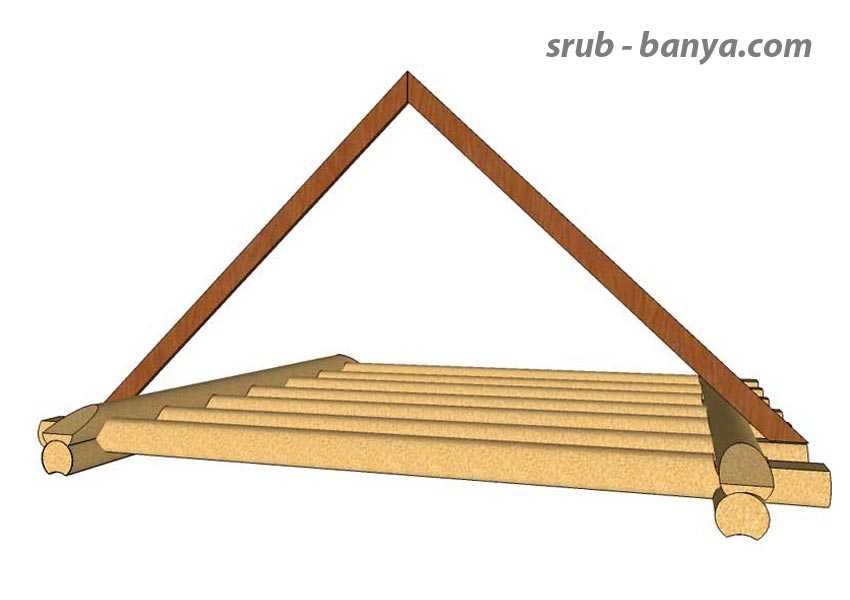

Посадка стропила.

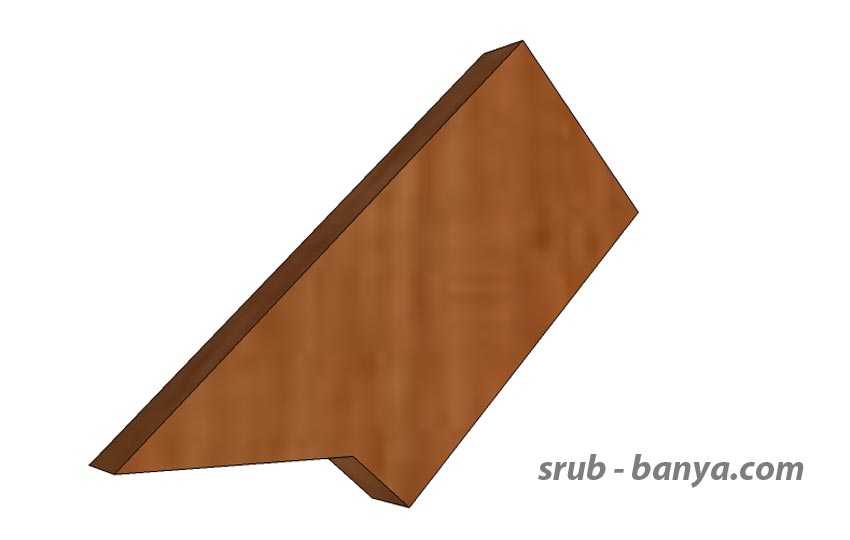

Шаблон нижнего конца стропил.

Для того чтобы стропильная нога плотно становилось в углубление в матице, во время сборки первой фермы необходимо сделать шаблон конца стропильной ноги с шипом, по которому будут обрезаны концы всех стропильных ног.

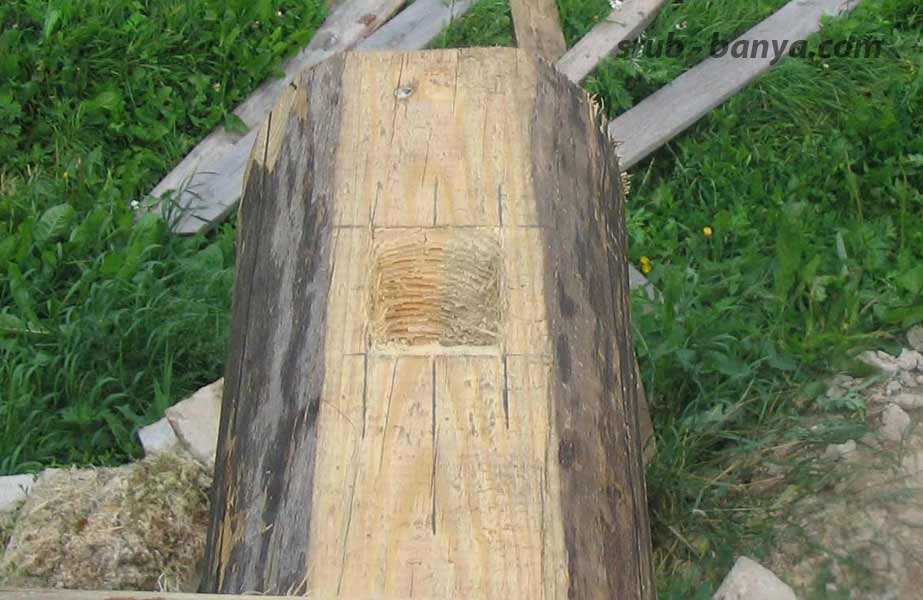

Углубления для стропил. Фото 1

Углубления для стропил. Фото 2

На одинаковом расстоянии от концов матиц при помощи молотка и стамески по шаблону выбираем углубления, в которые войдут шипы стропильных ног. Расстояния между выдолбленными углублениями на каждой матице должны быть одинаковыми.

Разбираем первую стропильную ферму. Используя её детали в качестве шаблонов, заготавливаем необходимое количество деталей для остальных ферм. Также заготавливаем необходимое количество кобылок — из доски сечением 5см на 10см длинной 1метр.

Расстояние между углублениями для стропил.

На земле собираем все фермы — стропильные ноги соединяем при помощи верхних накладок, устанавливаем ригель. При сборке контролируем расстояние между шипами стропильных ног, которое должно равняться расстоянию между глубокими точками выдолбленных углублений в каждой матице. Для сборки применяем гвозди 100мм — «сотки».

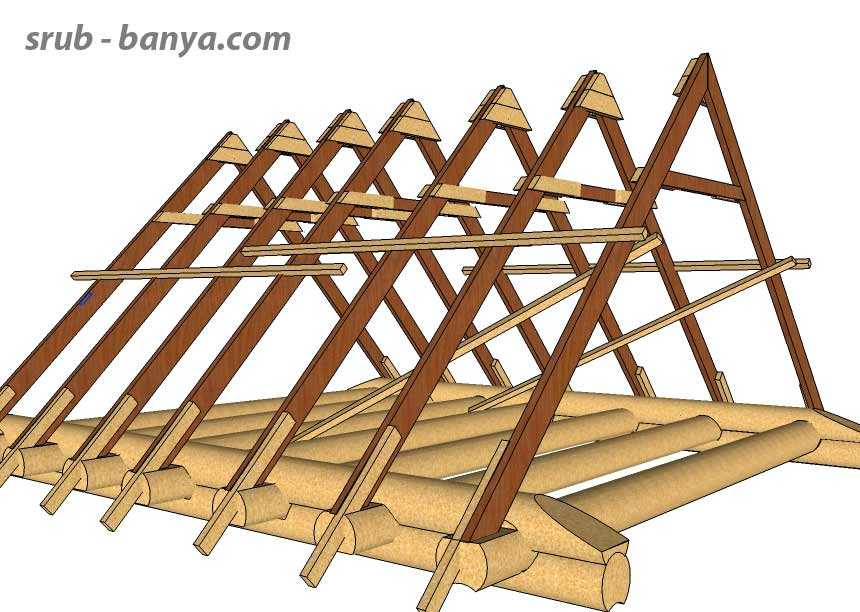

Установка стропильных ферм.

Установка стропильных ферм. Фото.

Связка стропил между собой.

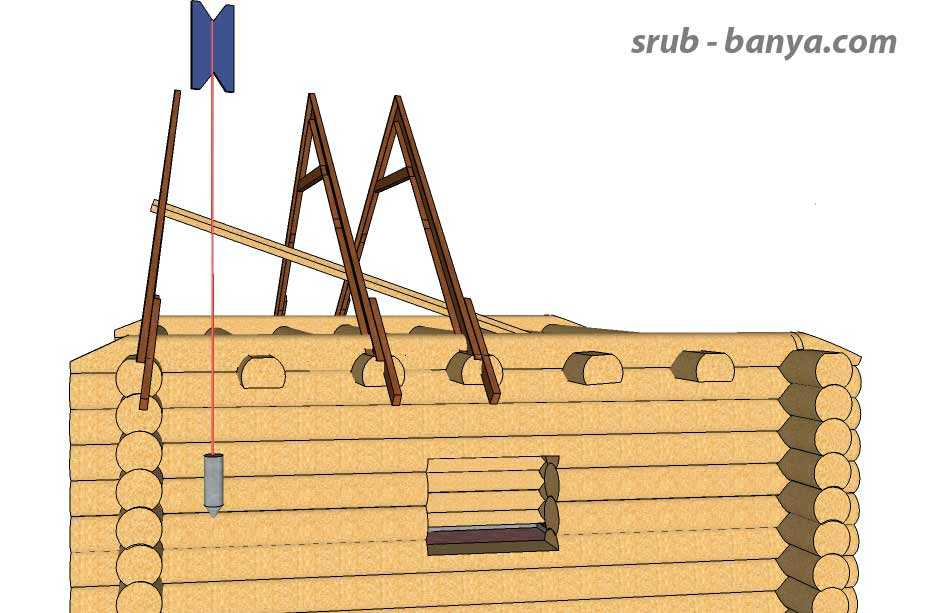

Устанавливаем фермы стропильной системы по отвесу (один человек устанавливает, второй корректирует установку при помощи отвеса). Для того чтобы они жёстко стояли, фиксируем их при помощи временных распорок и досок, связывающих фермы между собой.

Крепление низа стропила.

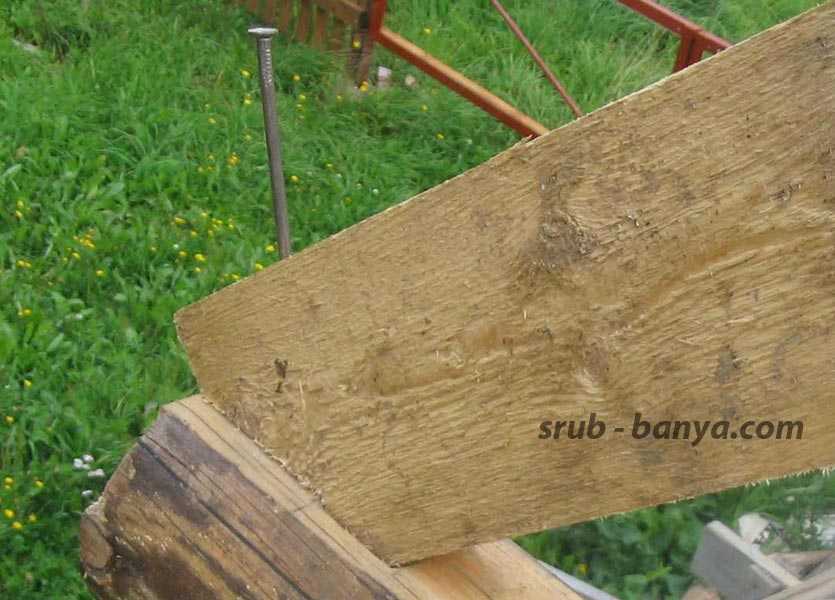

Концы стропил прибиваем к матице большими гвоздями (200мм). Для того чтобы толстый гвоздь не расколол конец стропильной ноги, для гвоздя сверлим отверстие длинным сверлом по дереву диаметром 6 — 7мм.

Способы крепления

Крепление стропил к срубу из дерева – технологически достаточно сложный процесс, от правильного выполнения которого напрямую зависит прочность, долговечность и целостность кровли.При работе следует учитывать, что древесина в процессе высыхания имеет свойство оседать, поэтому геометрия всего здания изменяется. Помимо этого, данный материал подвержен термическому расширению, так что слишком жестко крепить стропила на сруб не нужно во избежание деформации.

Стропильные ноги к срубу можно крепить двумя видами креплений:Подвижные. Такими креплениями стропил называются специальные металлические крепежные изделия, позволяющие давать конструкции определенную степень свободы в движении и изменении размеров. С помощью них стропильные ноги не получают нагрузку на прогиб, а также могут реагировать на малейшие колебания температуры, подстраиваясь под геометрию сруба.Эти изделия позволяют крепить стропильный каркас до окончания усадки здания без риска деформации.Стационарные.

Крепления неподвижного типа не оставляют запаса подвижности при установке стропил, однако они в большей степени гарантируют прочность и жесткость конструкции

В роли таких крепежных элементов выступают гвозди, деревянные нагеля, саморезы, металлические скобы, накладки и так далее.Важно! Сруб из дерева обладает одной крайне уникальной способностью – он умеет, как говорят в народе, «дышать». Это означает, что сруб сам может регулировать влажность в помещении, из-за чего его размеры и не имеют четкой фиксации.Подвижные крепления, способные подстраиваться под усадку стен и изменение размеров материала в результате реакции на термическое воздействие – оптимальный вариант крепления к срубу стропил

Технологии срубов из окоренного бревна

Ключевым этапом строительства срубов домов по этой технологии является заготовка окоренных бревен. Этот процесс может выполняться несколькими способами, с которыми мы предлагаем познакомиться поближе.

Как получают окоренное бревно

Наиболее традиционный способ получения окоренных бревен – скобление. Для этой операции используется простейший ручной инструмент – скобель. С его помощью со ствола снимаются верхние мягкие слои, при этом, твердые слои остаются. После скобеля на окоренном дереве остаются темные участки, наплывы, остатки сучков и некоторые другие неровности.

Второй распространенный сегодня способ изготовления окоренного дерева реализуется путем обработки бревна рубанком. Для этого используется уже более современный электроинструмент. Несмотря на это, перед окоркой при помощи электрического рубанка ствол все равно проходят скобелем. Применение рубанка позволяет убрать темные участки строганного бревна, сгладить наплывы и следы от сучков. Окоренные по этой технологии бревна визуально напоминают те, которые получаются путем оцилиндровки на станках. Однако свойства у них абсолютно разные.

Еще одним методом окорки бревен является обработка водой под высоким давлением. Для выполнения этой операции применяется аппарат, создающий давление струи 300-400 атмосфер. Этого достаточно, чтобы удалить весь мягкий слой древесины. Преимущество этого метода в том, что окорить можно идеально практически любой ствол – с неровностями, многочисленными сучками и наплывами. Недостаток – зимой, в мороз, вода замерзает, и выполнять обработку бревна становится сложно, но в нашем специально оборудованном помещении это возможно и зимой.

Получить окоренные бревна можно и другими способами. Например, если нет скобеля, рубанка или аппарата высокого давления, ствол без проблем зачищается обычным топором или специальным образом подготовленной лопатой. Однако это больше любительские методы. Они трудозатратные и малоэффективные, потому профессионалами не используются.

Нюансы сборки сруба

При сборке срубов из бревна, обработанного описанными способами, учитываются следующие нюансы:

  • для строительства лучше использовать лес зимней заготовки, так как в нем меньше влаги и до конца сформировался новый слой древесины;
  • для укладки бревен в срубе дома проделываются полукруглые пазы, ширина которых по ГОСТ должна быть равной примерно ½ диаметра бревна;
  • стыки между венцами сруба обязательно уплотняются;
  • после сборки стен и крыши дом оставляется без отделки на период первичной усадки, которая проходит в течение года.

С другими нюансами строительства срубов домов из окоренного бревна вас познакомят наши специалисты.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши

Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку

Висячие стропила

Какие стропила получили название висячие? Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

Соединение стропил с балками и мауэрлатом

После фиксации верхней и нижней части стропил их следует закрепить к балкам. Понятно, что можно соединить стропила с балкой просто гвоздями. Но это не является лучшим решением. Такое крепление не будет максимально надежным. Для предотвращения скольжения всех элементов фиксация стропильной конструкции к балкам происходит путем использования соединений “шип” и “зуб”.

При наличии крутого ската крыши (более 35º) применяется технология врубки с помощью одного зуба. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% от толщины балки. Устройство стропильных соединений осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок, возникающих в результате большой нагрузки от давления ног.

При обустройстве крыши с наклоном до 35º установка стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу перекрывают балкой. С этой целью в стропильной ноге вырезаются отверстия под два зуба:

  • шип с упором;
  • еще один упор.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Более качественные соединения можно получить, если воспользоваться болтами или хомутами. Такая технология предполагает применение проволочных петель, с помощью которых производится фиксация узла к анкерным болтам, находящимся в стене строения.

Опирание на мауэрлат является наиболее распространенным вариантом фиксации нижней части стропил. В стропильной ноге делается вырез такого размера, чтобы ее без проблем можно было надеть на мауэрлат. В ином случае при эксплуатации крыши может произойти смещение бруска.

В некоторых случаях мауэрлат должен быть “оснащен” обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Эта технология может быть выполнена одним из двух способов:

  • с помощью подшивных брусков и уголков, сделанных из металла;
  • путем устройства седел на стропилах.

Первый вариант заключается в том, что для размещения стропил на мауэрлат используется опорный брус. Производится жесткое опирание стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает поперечное смещение конструкции.

Более популярным является второй вариант. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя скрещиваются. После чего вбивается еще один гвоздь. Третий гвоздь должен располагаться в вертикальном положении. Сделанный узел крепления будет характеризоваться максимальной жесткостью, если осуществить дополнительное крепление с помощью проволоки-катанки.

В начале планировки мансардной кровли подбирается система стропил, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется на основе разновидности крыши.

В зависимости от выбранной системы это могут быть деревянные брусья, применяемые как кровельный каркас, сдерживающий составные стройматериалы всей конструкции, или конкретные элементы, которые создают опоры, называющиеся стропильными ногами. Перед началом работ деревянные составляющие пропитываются особыми составами, которые предохраняют крышу от возгорания и гниения. От качества выполнения этой процедуры напрямую зависит долговечность кровли.

Крепление бревен сруба нагелями

  Каждые два-три венца скрепляют между собой деревянными нагелями.

 Нагель представляет собой ровную деревянную палку цилиндрической формы, длиной примерно 40-43 см, с диаметром 2-2,5 см. В качестве нагеля может использоваться и четырех угольный брусок, с подходящей диагональю. Для нагеля может использоваться любая сухая порода дерева.

Такое сплачивание необходимо для того что бы:

  • сохранить жесткость и прочность стены сруба
  • чтобы было минимальным, возможное образование щелей между венцами во время усадки и усушки сруба.
  • сдерживают и сохраняют бревна в одной плоскости во время усадки

нагеля для сруба заводского производства

  Отверстия для сплачивания нагелем высверливаются каждые 3 бревна в высоту, сверлом с диаметром от 20 мм и длиной от 45 мм. Расстояния между отверстиями на поверхности одного бревна должно составлять от 1 до 1,5 метра и 20 см от чаши, окна или дверного проема. Строительным карандашом или маркером, на бревне отмечается расположение нагеля. Для того, чтобы отверстия не совпали с находящимися ниже.

примерная схема расположения нагелей в венцах

  Если в качестве уплотнителя использовался джут или пакля то в местах сверления их нужно убрать, а после сверления вернуть на место

Эта мера предосторожности необходима для того, чтобы сверло не заклинило в бревне из-за намотанного на него уплотнителя. .   Если сверло заклинит, то при работе на высоте, это может быть травмоопасно и создаст большие трудности по его извлечению из бревна. При использовании в качестве уплотнителя мха, таких проблем не возникает

При использовании в качестве уплотнителя мха, таких проблем не возникает

  Если сверло заклинит, то при работе на высоте, это может быть травмоопасно и создаст большие трудности по его извлечению из бревна. При использовании в качестве уплотнителя мха, таких проблем не возникает.

   Диаметр нагеля должен быть таким, чтобы при вбивании в бревно, он с трудом заходил в отверстие. Длина нагеля должна быть на 5 см меньше длины самого отверстия. После вбивания, нагель должен быть немного углублен в бревне.

  Большой ошибкой и полным нарушением технологии является использование в качестве нагелей изделий из металла (арматура, пруты и прочие).

В холодное время года, точка росы находится внутри бревна и на металле, будет концентрироваться влага, что неизбежно приведет к возникновению процессов гниения дерева. Кроме того, при усушки сруба, жесткость металла не дает бревнам равномерно усаживаться в своей плоскости, что приводит к образованию больших щелей между венцами.

   Долговечность сруба на металлических нагелях в несколько раз меньше чем сруба скрепленного  деревянными нагелями, с соблюдением технологии.

Используемые инструменты

Это:

Виды соединения бревен.

  • топор;бензопила;плотницкая стамеска;черта;молоток.

Если нет возможности приобрести черту, то ее просто изготовить самостоятельно.

Для этого используют брусок из дерева квадратной формы с размерами сторон примерно около 30 мм и в длину около 20 см. Края его следует сточить и зашкурить наждачной шкуркой. Такой способ наиболее практичен.

Для выполнения работ понадобятся две металлические полосы, толщина которых 3 мм, а ширина 20 мм.

Длина ее будет зависеть от сечения бревен и размеров чаши — от 20 см до 30 см. Использовав ножовку по металлу, необходимо заострить один из концов на каждой из полос. При помощи скотча нужно закрепить незаостренные концы к деревянному бруску, который будет служить рукояткой примерно на 1 м.

При загибе полос на необходимый размер размечаются контуры чаши и продольных пазов. Чтобы во время проведения работ полоски не загибались, их фиксируют при помощи болтов или шпилек с резьбой.

При этом на полосках делается по одному отверстию и в них помещаются болты с гайками. При помощи гаек производится регулировка размеров. Так изготавливается самодельная черта.

Полезные советы

Сруб в чашу начерно собирается на земле, при этом при подгонке звеньев горизонтальное расположение каждого венца проверяется строительным уровнем

Поэтому важно обеспечить горизонтальное расположение нижних бревен, при необходимости используя подкладки из доски подходящей толщины

При работе с оцилиндрованным бревном одного диаметра можно изготовить шаблон из прочной жести, имитирующий верхнее бревно при вырубке чаши в нижнем – в этом случае не придется многократно поднимать бревна при подгонке элементов.

Рубка сруба в чашу заканчивается, когда черновой каркас постройки полностью собран. Далее пронумерованный сруб разбирается и заново монтируется своими руками с использованием теплоизолятора уже на обвязке, уложенной на фундамент.

После разборки чернового сруба каждую чашу и паз необходимо покрыть антисептиком. Обработка выполняется дважды с перерывом на полное высыхание поверхности древесины.

Технология сборки сруба предполагает использование натуральных утеплителей – джута или льняного волокна, мха. Это газопроницаемые материалы с хорошим модулем упругости, они выводят влагу, препятствуя образованию конденсата и образования очагов гниения древесины.

Если при выборке паза или чаши было удалено чрезмерно много материала, исправить ситуацию помогут дополнительные слои утеплителя. Собирая сруб в чашу с укладкой уплотнителя, не забывайте проверять горизонтальность венцов и корректировать ее при помощи уплотнителя.

Прежде чем взяться за строительство деревянного дома или бани своими руками, необходимо внимательно разобраться, как рубить сруб из бревна.

Виды и функции стропил для сруба

Стропильной системой принято называть каркас крыши, уникальную совокупность опорных элементов, придающих ей форму, уклон и достаточную несущую способность.Такой фундамент кровли изготавливается из сухой и прочной древесины, прошедшей обработку антисептическими препаратами, или же профиля из металла. Этот каркас равномерно распределяет все приходящиеся на него нагрузки между несущими стенами. На срубах используются следующие виды стропил:Висячие.

Такие стропила имеют лишь одну точку опоры – мауэрлат, друг в друга они упираются свободным концом стропильной ноги, образуя при этом своеобразную треугольную арку.Данная конструкция для двухскатной крыши применяется, когда сруб внутри не имеет несущих стен, на которые было бы возможно установить стойки. Эта стропильная система испытывает достаточную нагрузку на распирание, именно поэтому она включает разного рода затяжки, призванные компенсировать такое напряжение. Висячие стропила отличаются своей массивностью и некоторой сложностью монтажа.Наслонные.Этот тип стропил имеет две точки опоры – тот самый мауэрлат и коньковый прогон, поддерживающий вертикальные стойки.

Данная конструкция используется при условии, что внутри сруба имеется хотя бы одна несущая стену либо ряд колонн, на которые может быть разгружен конек. Наслонные стропила испытывают нагрузку лишь на прогиб, поэтому устанавливать их проще.Сруб изготавливается из всем известного натурального стройматериала – древесины, которая обладает уникальными свойствами

По окончанию сборки конструкции начинается выравнивание влажности дерева, поэтому стропильная система обычно дает усадку на протяжении около 4 лет эксплуатации.Важно! Наиболее значительные изменения размеров объекта происходят в первый год, поэтому закреплять стропила рекомендуется лишь по прошествии этого времени

Недостатки

Идеальных конструкций быть не может, к минусам рассматриваемого конструктива можно отнести следующие моменты:

  • достаточная сложность исполнения без наличия опыта проведения подобных работ;
  • трудность устройства наружной отделки из-за выступающих углов;
  • наличие угловых выступов приводит к уменьшению полезной длины венцов и соответственно к удорожанию сруба до 10%. Этот довод приводится как основной при споре на тему рубка в лапу или в чашу, что лучше. Но срубленный в лапу сруб нуждается в усиленной теплоизоляции углов, что практически сводит реальную экономию к нулю. А недостаточная жёсткость приводит к недолговечности постройки из-за изменяемости геометрических размеров с появлением щелей.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Стропила для односкатной крыши

Тип каркаса односкатной кровли выбирается исходя из длины пролета, внешней конфигурации строения и ряда других факторов.

Стропильные ноги односкатной конструкции по принципу крепления к опорам подразделяются на

  • скользящие;
  • наслонные;
  • висячие.

Тематическое видео позволяет ознакомиться с тем, как правильно выполнить монтаж каркаса односкатной крыши. Перед тем, как выполнять работу своими руками, необходимо внимательно изучить технологию возведения односкатной конструкции.

Установка скользящей стропильной системы практикуется, если односкатная кровля монтируется на срубе из бруса или бревна. В коньке стропильная нога опирается на мауэрлат, на противоположной стене крепится с применением специального скользящего металлического крепления.


различные схемы стропильной системы для односкатной крыши

Каркас односкатной кровли с наслонными стропилами требует монтажа стоек с прогоном, на который опираются стропильные ноги. Для жесткости конструкции могут применяться подкосы, упирающиеся в специальную балку-лежень у основания стены.

Обязательно почитайте: Соединение стропил: виды и способы

Монтаж висячих стропил на дома обычно требует использования устройств для подъема тяжестей.

Висячие стропильные фермы для односкатной крыши удобнее собирать по шаблону на земле, а затем поднимать на стены и монтировать

Устройство щипцовой крыши

Двускатная стропильная система с прямыми скатами может быть построена своими руками, если внимательно подойти к расчетам конструкции и изготовлению ее элементов. Монтаж щипцовой крыши обычно требует использования стропильных ног, выполненных из бруса или доски. При большой длине пролета выполняется удлинение стропила – элемент изготавливается из двух и более стандартных досок или отрезков бруса.


стропильная система двускатной крыши

Большой дом, коробка которого в плане представляет сложную геометрическую фигуру, обычно снабжается многощипцовой крышей

В этом случае, при строительстве, особое внимание следует уделить примыканиям плоскостей – конькам и ендовам. В ендовах обычно выполняется установка усиленных стропил

Чтобы построить надежную многощипцовую крышу, необходимо профессионально выполнить расчет нагрузок.

Способы крепления стропил на двускатной крыше бани

Такая крыша немного сложнее односкатной, но имеет неоспоримые преимущества, в связи с этим двускатные варианты применяются наиболее часто. Стропильная система может быть висячей (концы ног упираются в балки потолочного перекрытия) или наслонной (стропильные ноги упираются в верхний венец сруба или мауэрлат). В банях, поставленных из пенобетонных блоков или иных кладочных материалов, для наслонной стропильной системы нужно по периметру делать армирующий пояс и устанавливать мауэрлат. Это намного усложняет процесс строительства, метод применяется довольно редко. Как крепятся стропила в главных узлах?

  1. Конек. Для бани применяется самый простой метод фиксации – стропильные ноги упираются друг в друга и стягиваются гвоздями или металлическими перфорированными лентами на саморезах. В случае необходимости для увеличения прочности конек может усиливаться вертикальными упорными стойками (бабками) или продольными прогонами. Для плавающих стропильных ног на коньке используется свободный метод фиксации на болт. Две стропильные ноги устанавливаются внахлест, сверлится сквозное отверстие и вставляется длинный болт или шпилька с резьбой на двух концах.

  2. Нижняя часть (свес). Стропила фиксируются к балкам перекрытия при помощи гвоздей или металлических угольников. Если система плавающая и фиксируется к верхнему венцу, то крепление выполняется специальными металлическими элементами с одной степенью свободы. Эти элементы позволяют стропильным ногам делать возвратно-поступательные смещения и компенсировать колебания высоты деревянного сруба во время его усадки. Если баня сделана из кладочных материалов или бруса квадратного сечения, то пятки стропил специально зарезаются и фиксируются к мауэрлату.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном

Профессиональные строители во всех случаях рекомендуют усиливать конструкции стропильных систем при помощи дополнительных подпорок и раскосов.

  1. Ветровая связь. Доска прибивается к нижней части стропил наискосок, удерживает в правильном положении одновременно не менее 3–4 элементов. Ветровые связи повышают устойчивость конструкции к боковым нагрузкам, используются только на двускатных крышах.

  2. Подстропильная нога. Служит для увеличения сопротивляемости стропильных ног на изгиб. Применяется в тех случаях, когда стропила изготовлены из тонкомерных материалов или установлены на большом расстоянии между собой. Еще одна причина монтажа подстропильных ног – в регионе возможны очень большие снеговые покровы, намного превышающие средние значения.

  3. Бабка. Вертикальная опора, принимает на себя нагрузки в коньке крыши бани. Считается элементом страховки в случае ослабления узла примыкания двух стропилин в коньке. Для бабки приходится устанавливать специальный усиленный брус или она упирается о несущую перегородку бани.
  4. Горизонтальная затяжка стропил. Стягивает две стропильные ноги в единую конструкцию, монтируется в верхней трети их длины. Стяжки предупреждают расползание стропил в стороны, чаще всего применяются в случае плавающей стропильной системы бани.

  5. Коньковый прогон. Фиксируется к вертикальным опорным бабкам, принимает на себя пиковые снеговые или ветровые нагрузки. Чаще всего применяется во время обустройства крыш больших бань, изготавливается из бруса сечением не менее 100×100 мм.

Вариант крепления конькового прогона

Каких и сколько усиливающих элементов использовать во время фиксации стропил, выбирает профессионал на месте. Для примера рассмотрим несколько вариантов крепления стропил на бане.

Используемые инструменты

Это:

Виды соединения бревен.

  • топор;
  • бензопила;
  • плотницкая стамеска;
  • черта;
  • молоток.

Если нет возможности приобрести черту, то ее просто изготовить самостоятельно. Для этого используют брусок из дерева квадратной формы с размерами сторон примерно около 30 мм и в длину около 20 см. Края его следует сточить и зашкурить наждачной шкуркой. Такой способ наиболее практичен.

Для выполнения работ понадобятся две металлические полосы, толщина которых 3 мм, а ширина 20 мм. Длина ее будет зависеть от сечения бревен и размеров чаши — от 20 см до 30 см. Использовав ножовку по металлу, необходимо заострить один из концов на каждой из полос. При помощи скотча нужно закрепить незаостренные концы к деревянному бруску, который будет служить рукояткой примерно на 1 м.

При загибе полос на необходимый размер размечаются контуры чаши и продольных пазов. Чтобы во время проведения работ полоски не загибались, их фиксируют при помощи болтов или шпилек с резьбой. При этом на полосках делается по одному отверстию и в них помещаются болты с гайками. При помощи гаек производится регулировка размеров. Так изготавливается самодельная черта.

Статья по теме: Как уберечь квартиру от холода

Расчёт материала

Как сделать сруб и рассчитать количество затраченных средств, если известны размеры предполагаемого строения – это важный момент в изготовлении или заказе при готового здания. Например, для бани с размерами 3х4 м и высотой 2,4 м со срубом в чашу.

Из-за того, что углы у такой конструкции будут выступать на 25 см с каждой стороны, то при вычислении для длины и ширины строения прибавляется 50 см.

Если известен диаметр бревна (для примера 24 см), то можно рассчитать объем древесины можно по формуле 3,5 х 4,5 х 2,4 х 0,24 = 9,072 м³. При сборке в каждом бревне делается паз, который отличается по ширине от 0,5D до 0,67D. Это уменьшает конечный объем древесины, поэтому для данной формулы требуются дополнительные уточнения.

Широкие бревна для сруба Источник promdrevo.ru

Характеристика оцилиндрованногобревна Ширина венцового паза В=0,5*D (1/2D) Ширина венцового паза В=0,6*D (3/5D) Ширина венцового паза В=0,67*D (2/3D)
D B L V B L V B L V
мм мм пог.м куб.м мм пог.м куб.м мм пог.м куб.м
200 100 5,75 0,180 120 6,25 0,196 133 6,67 0,209
220 110 5,22 0,199 132 5,68 0,216 147 6,06 0,230
240 120 4,79 0,217 144 5,21 0,236 160 5,56 0,251
260 130 4,42 0,235 156 4,81 0,255 170 5,13 0,272
280 140 4,11 0,253 168 4,46 0,275 187 4,76 0,293
300 150 3,83 0,271 180 4,17 0,294 200 4,44 0,314
320 160 3,59 0,289 192 3,91 0,314 213 4,17 0,335
340 170 3,38 0,307 204 3,68 0,304 227 3,92 0,356
360 180 3,19 0,325 216 3,47 0,353 240 3,70 0,377
L – количество погонных метров профилированного бревна, которые необходимы для строительства 1 м² стены сруба.
V – объем бревна (кубатура профилированного бревна), которая требуется для строительства 1 м² стены сруба.

Исходя из таблицы, общий объем требуемых материалов составит 7,2912 м³, что уже на 1,7808 м³ меньше прошлого расчёта. Такие подсчёты помогут сэкономить деньги за счёт того, что не будет использовано лишнее дерево.

Из этого видео вы узнаете, сколько стоит сруб:

Разметка и рубка брёвен

Чтобы знать, как срубить сруб требуется понимать метод нанесения разметки на бревна. Для этого их нужно уложить перпендикулярно по отношению к нижним венцам. Чтобы закрепить конструкцию рекомендуется использовать скобы. Это предотвратит проворачивание бревна вокруг его оси. Далее с помощью черты требуется нанести контуры чаши и продольных пазов используя несколько правил:

  • Одна ножка черты должна опираться только на 1 бревно.
  • Расстояние между её остриями должно составлять половину диаметра бревна в зависимости от используемого сруба: «в обло» – верхнего, а «в охлоп» – нижнего.
  • Черчение рекомендуется начинать с чаши и заканчивать продольным пазом.
  • Подготовленные бревна кладутся в чаши, а после этого требуется произвести обработку стыка: если большой зазор – вставить клинья, если маленький – снять лишний слой.

Разметку бревна рекомендуется выполнять с помощью черты или химического карандаша. Плотницкий топор перед началом сруба нужно тщательно заточить. Это облегчит вырезание чаши, а также поможет избежать лишних нагрузок и травм. Дно углубления делают гладким, чтобы зазор при укладке был минимальным.

Разметка брёвен Источник drevo78.ru

Сборка сруба

Перед сборкой сруба требуется сделать фундамент ленточного типа, так как конструкция из дерева имеет большую массу, и положить на его верхнюю часть гидроизоляцию.

Дальше рекомендуется укладывать 2-3 венца из лиственницы и выровнять с помощью уровня горизонтальную поверхность сруба. В продольный паз во время сборки укладывается утеплитель, а для уплотнения бревно простукивают деревянной киянкой или поленом. Также после укладки каждого венца требуется проверить горизонтальность и вертикальность конструкции.

После окончания сборки все щели и стыки конопатятся, а лишний утеплитель удаляется. Через полгода эту операцию рекомендуется повторить, так как утеплитель может напитаться влагой от высыхающих брёвен. Все элементы конструкции из дерева нужно обработать антисептиком 2 раза.


Дом из срубаИсточник metasold.com

Как производится сборка сруба показано в этом видео:

Коротко о главном

Сруб чаще всего делают из сосны или других хвойных пород дерева.

Главным достоинством деревянного сруба является теплоизоляция и экологичность.

При выборе технологии изготовления сруба рекомендуется учесть уровень знаний и мастерства. Если он недостаточно высок, то лучше обратиться к специалистам.

Нужно использовать качественную теплоизоляцию и средства для борьбы с грибком и насекомыми. Это позволит продлить срок эксплуатации строения.

Все бревна для сруба обязательно требуется обработать антипиреном, чтобы избежать возгорания конструкции.


Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
