Укладка пола в срубе. методы и правила монтажа половых и потолочных лаг в срубе. причины, чтобы обратиться в компанию «отделка сруба» для выравнивания лаг

Конструкция перекрытия в домах из бревна

Конструкция перекрытия сруба, состоит из несущих элементов принимающих основную вертикальную нагрузку, называемых балки. Стандартный размер балок уложенных через 400-600мм, 50мм по толщине и 150 — 180мм по высоте. Укладывается балка перекрытия на сторону 50мм.

Между балками перекрытий делаются черновые полы, профессионально называемые накат. Крепятся щиты наката на черепные бруски (пробоины), прибитыми к несущим балкам.

Покрываются балки чистовыми деревянными полами. Низ балок, служит основанием для крепления потолочных досок или другого материала для потолка.

Пространство между накатом и чистовым полом, получается в виде своеобразных длинных ниш. Это пространство служит местом для укладки изолирующих материалов, для удержания тепла и проникновения шума.

Устройство чернового утепленного пола в срубе

Для начала необходимо задуматься о вентиляции. Это обязательное условие, так как только в этом случае вы избежите возможного воздействия влаги и процессов гниения. Самый простой способ ее устройства подразумевает сверление отверстий в угловых местах стыка дома (сруба). Размер таких отверстий соответствует значению в 50 мм. Впоследствии их необходимо замаскировать, используя декоративные элементы (решетки).

На следующем этапе необходимо позаботиться о гидроизоляции фундамента. Это может быть либо устройство отмостки, либо использование рубероида, либо применение гидроизоляционных материалов обмазочного типа.

Далее выполняется обработка нижних венцов и лагов качественным антисептическим составом в целях исключения возникновения грибковой инфекции и последующего ее разрушения.

Монтаж пола в срубе можно производить несколькими способами. Это:

способ, при котором используются балочные заплечья (их внешний вид напоминает перевернутую «Т»);
способ, предполагающий применение черепных брусьев (обратите внимание, что необходимо их предварительное крепление к балкам);
способ, подразумевающий предварительную подготовку пазов в балках (внешний вид которых напоминает «Н»).

Сруб из оцилиндрованного бревна

Жизнь в красивом бревенчатом доме, где каждое бревно имеет одинаковый диаметр и великолепный вид очищенной, гладкой древесины — мечта многих любителей загородного отдыха или жизни.

В эпоху сборной мебели и модульных домов из бетона, дом из оцилиндрованного бревна может иметь индивидуальный характер, деревенский шарм и близость к природе.

Строить оцилиндрованный дом — несложно, но очень увлекательно. Он напоминает конструктор, который уже подготовили, собрали, пронумеровали, разобрали на предприятии изготовителе и доставили вам.

Строительство оцилиндрованных домов не требует большого опыта, навыков или таланта, но потребует тяжелой работы по планированию, и выбору достойных строителей.

Чтобы сравнить строительство классического бревенчатого сруба и дома из оцилиндрованного бревна, посмотрим этапы строительства сруба. Их немало:

  • Принятие решение о строительстве;
  • Выбор проекта и планировки;
  • Изучение законов и строительных норм;
  • Выбор земли;
  • Оценка стоимости сруба;
  • Валка деревьев;
  • Окорка древесины;
  • Сушка бревен;
  • Строительство фундамента;
  • Укладка нижнего венца;
  • Укладка пола;
  • Строительство стен;
  • Вырезы для окон и дверей;
  • Окосячка;
  • Монтаж крыши;
  • Установка дверей и окон;
  • Отделка дома снаружи и внутри.

Если вы выбираете строительство дома из оцилиндрованного бревна, то такие работы, как валка, окорка, сушка, отделка, вырезы для окон и дверей делать не нужно. Домокомплект оцилиндрованного сруба пронумерован и готов к сборке.

Бетонный вариант пола в срубе

Что касается устройство бетонного пола в срубе, то он обладает рядом неоспоримых преимуществ, к которым относятся:

  • долгий срок службы;
  • надежность и гарантии прочности;
  • возможность покрытия бетонного пола любым видом напольного покрытия (плитка, линолеум, ламинат и так далее).

Бетонные полы в срубе могут быть устроены 2-мя методами. Первый из них – это размещение бетона на лагах, второй – выполнение укладки на грунт.

В основном не важно, какой именно вариант вы выберете. Главное – соблюдать последовательность своих действий и придерживаться правил технологического процесса

Удачи!

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Монтаж пола для сруба по балкам перекрытия

Конструкция пола на лагах.

Этот вариант монтажа пола в срубе является наиболее логичным среди всех других. Метод считается самым распространенным. Даже профессионалы советуют делать именно такое перекрытие, так как оно монтируется достаточно легко.

У такого пола в срубе есть и другие преимущества. Появляется возможность поднятия пола практически на любую высоту. Можно подумать и об обустройстве подвального помещения.Еще один плюс заключается в том, что перекрытие не будет соприкасаться с грунтом, а потому прослужит оно достаточно долго.

Если речь идет о возведении пола в срубе, сделанном исключительно из дерева, то устанавливать балки перекрытия нужно на третьем или четвертом венце бревен. Если в строительстве использовались кирпичи для организации фундамента, то балки размещаются сразу за цокольным этажом.

Второй метод считается менее удачным. Если балки располагаются по сквозному принципу, то они обязательно выходят наружу.

Лишний конденсат будет иметь возможность испаряться. Такой вариант позволяет сделать конструкцию пола более жесткой и надежной. Все балки, которые выходят наружу, обязательно должны обрабатываться специальными антисептическими составами, которые будут защищать от гнили и плесени.

Если балки, которые используются для организации пола в доме, имеют длину более 3 м, то они обязательно должны быть установлены с применением дополнительных поддерживающих устройств.

Это поможет сделать конструкцию более жесткой. Снизу можно установить деревянные или кирпичные столбы. Стоит также помнить о том, что если балки касаются грунта или почвы, то их обязательно необходимо обрабатывать с помощью антисептических составов.

Монтаж пола для сруба по балкам перекрытия

Конструкция пола на лагах.

Этот вариант монтажа пола в срубе является наиболее логичным среди всех других. Метод считается самым распространенным. Даже профессионалы советуют делать именно такое перекрытие, так как оно монтируется достаточно легко. У такого пола в срубе есть и другие преимущества. Появляется возможность поднятия пола практически на любую высоту. Можно подумать и об обустройстве подвального помещения. Еще один плюс заключается в том, что перекрытие не будет соприкасаться с грунтом, а потому прослужит оно достаточно долго.

Если речь идет о возведении пола в срубе, сделанном исключительно из дерева, то устанавливать балки перекрытия нужно на третьем или четвертом венце бревен. Если в строительстве использовались кирпичи для организации фундамента, то балки размещаются сразу за цокольным этажом.

Торцевые части балок, на которых будет располагаться пол, могут иметь либо сквозное расположение, либо устанавливаться в массиве сруба.

Второй метод считается менее удачным. Если балки располагаются по сквозному принципу, то они обязательно выходят наружу. Лишний конденсат будет иметь возможность испаряться. Такой вариант позволяет сделать конструкцию пола более жесткой и надежной. Все балки, которые выходят наружу, обязательно должны обрабатываться специальными антисептическими составами, которые будут защищать от гнили и плесени.

Если балки, которые используются для организации пола в доме, имеют длину более 3 м, то они обязательно должны быть установлены с применением дополнительных поддерживающих устройств. Это поможет сделать конструкцию более жесткой. Снизу можно установить деревянные или кирпичные столбы. Стоит также помнить о том, что если балки касаются грунта или почвы, то их обязательно необходимо обрабатывать с помощью антисептических составов.

Деревянные полы

Такой пол делают из нескольких материалов, которые уложены друг на друга. В частности, это черновой пол, напольное покрытие (отделка) чистовой (основание), гидроизоляционный и  теплоизоляционный слои.

Между ними существует возможность укладывать отопительные элементы, это могут быть кабеля и трубы с целью создания теплого пола.Чаще всего пол для сруба своими руками обустраивают на лагах или же на столбах в случае, когда у дома нет бетонного фундамента. При наличии ленточного  фундамента все происходит без особых затруднений. Однако бывают ситуации, когда залить бетонное основание, просто нет возможности, тогда приходится применять один из методов строительства столбчатого  фундамента.

Самостоятельный монтаж

Далее, стоит подробно расписать процесс – как установить лаги в срубе. Это важная информация для начинающих. Итак, начнём с половых, собственно монтаж потолочных не отличается от этого:

  • Выбрав вариант, начать врезку необходимо со второго венца сруба, уже положенного и закреплённого нагелями.
  • Врезка лагов осуществляется методом «ласточкин хвост». То есть запил представляет собой в венце вырезанную пустоту, а лага – фигуру. Посредством вставки одного в другое и выполняется крепление. Запил венца не следует производить до выхода наружу. Достаточно, если «хвост» будет равен половине бревна или бруса.
  • Крепить элементы нужно посредством надёжного материала – одной врубки будет недостаточно. Всегда первыми кладутся продольные лаги, затем поперечные. Шаг одной от другой рассчитывается из материала – бревно можно уложить на расстоянии 1300 мм, а доски потребуют не более 700 мм.
  • После монтажа вопрос, как врезать лаги в сруб, уже не вызывает интереса, нужно дать дому время на усадку и посмотреть на поведение новорождённых элементов. Вполне возможно, что через какое-то время возникнет потребность в их исправлении.

Причины и возможное решение проблем, связанных с лагами:

Выпадение из мест запилов или рубки из-за несоответствия размеру. Это может говорить о малой квалификации рубщика.
Прогиб – указывает на плохую сушку материала. Особенно это видно при установке бревенчатых лагов. Выпучены – то же самое.
Также перекрытия могут, вообще, выпадать из пазов, если деформация сруба сильная. Поэтому во избежание такого, не надо крепить потолочные элементы сразу и делать их точно по длине

Лучше потом обрезать.
Когда дело доходит до крепежа, важно помнить, что он должен плотно входить в древесину и даже быть утопленным в ней.
Если по истечении времени на материале была замечена порча, то проигнорировать это чревато всему дому. Лучше такую лагу заменить или попробовать исправить методом стёсывания

Но если эффекта не будет, нужно приобрести новую.

Вот собственно и всё. Процесс, требующий внимания расписан. Однако если вопросы остались, не стоит стесняться задать их бывалым.

Выбирать материал для несущих конструкций, коими являются лаги, требуется очень тщательно. От этого зависит устойчивость строения в целом. Не надо пренебрегать и способом запилов и рубки – они придуманы не зря, и проверены веками.

До того времени, пока не прошла усадка и сушка дома, не следует заниматься какими-либо работами в срубе, и уж тем более о стропильной системе не может идти речи. Лучше посвятить этот вынужденный простой подводу коммуникаций и выбору внутреннего декорирования. Ведь при скором моменте отделки эти блага цивилизации понадобятся как никогда. Удачи!

Методы и правила монтажа половых и потолочных лаг в срубе

Одной крепкой конструкции устройства венцов в деревянном срубе будет недостаточно без усиления их лагами. Кроме того, без них нельзя буде положить ни пол, ни потолок. Что это такое, каким образом их монтируют, и особенности строительства будут описаны ниже.

Монтаж деревянных полов

С общими положениями такого вида покрытий мы ознакомились. Теперь подробно рассмотрим устройство пола в срубе, выполненное разными способами.

На опорных столбах

Балки пола в срубе на опорных столбах

  • Изымаем из подполья землю глубиной на полметра.
  • В освободившееся пространство насыпаем гравий или речной песок. Каждый слой насыпи смачиваем и тщательно трамбуем виброплитой.
  • По окончанию процесса уровень подушки должен быть выше чернозёма сантиметров на двадцать.
  • Монтируем опорные столбы по периметру здания, после чего во внутренней стороне. В качестве столбов используем красные кирпичи или готовые бетонные изделия. Шаг установки – 70-90 см. Между рядами соблюдаем расстояние около метра.

Лаги на опорных столбах

  • На водоотталкивающий материал устанавливаем лаги из бруса.
  • Используя ватерпас, выравниваем уровень лаг путём подкладывания древесных клинышков.
  • Располагаем на расстоянии друг от друга около семидесяти сантиметров, закрепляя гвоздями.
  • Сверху укладываем доски вдоль света, падающего из окна.
  • Первую монтируем, отступив 10-15 мм от стены. Это обеспечит движение воздуха под настилом. При внутренней отделке закроем багетом.
  • Гвозди для лучшей фиксации забиваем под наклоном. Их длину выбираем так, чтобы они минимум в два раза превысили толщину древесного изделия.
  • Шпаклюем места стыков и шляпки гвоздей и красим. После высыхания покрытие готово к дальнейшим работам.

Такой способ реализации напольного покрытия удобен в зданиях, которые отапливаются в холодное время года. Потому что от мороза гравийная или песчаная подушка расширяется, и может повредить или сместить опорные столбы.

Одинарный из досок

В этом случае возможны два пути исполнения.

  1. Если расстояние между опорами не превышает одного метра:
  • Укладываем на торцы опорных колонн балки.
  • Фиксируем гвоздями на них доски.
  1. Если расстояние между опорами более одного метра:
  • Поверх балок монтируем лаги в виде брусьев с сечением в 5 см и шагом в 50-60 см.
  • Проверяем ровность поверхности ватерпасом. При необходимости выравниваем, используя подкладки.
  • После выравнивания обрешётки фиксируем её стальными гвоздями.
  • Только после проделанных работ стелем черновое или чистовое покрытие.

В обоих случаях при монтаже чернового слоя используется необрезная доска, а при монтаже финишного – шпунтованная половая доска.

На черновое покрытие, в последствие, можно уложить линолеум или ламинат. Чистовой же покрывается несколькими слоями лака.

Цена проведения таких работ относительно невысокая, что делает данный метод наиболее доступным. Значительным же минусом является слабая теплоизоляция.

Двойной из досок

Двойное покрытие, как мы отметили ранее, означает наличие и чернового, и чистового слоёв.

В его монтаже поможет следующая инструкция:

  • На поверхность балок монтируем черепные бруски.
  • Поперёк брусков плотно устанавливаем необрезные доски толщиной около тридцати миллиметров. Допускается даже использование низкосортного пиломатериала, обработанного анестезирующими веществами.
  • Сверху создаём теплоизоляционный слой. Материалы, подходящие для этого, перечислены выше. Следует также упомянуть о возможности реализации системы электрического или водяного теплого пола. Что будет наиболее эффективным, но и дорогим решением.

Как сделать электрический тёплый пол в срубе

  • Над утеплителем монтируем шпунтованные обработанные доски, прибивая гвоздями к лагам.
  • Делаем вентиляцию по описанному ранее методу.

Утепление полов играет очень важную роль в будущем комфорте его обитателей. И значительно уменьшает расходы на отопление.

Укладка теплого пола в срубе: готовим основание

Укладка теплого пола в доме из бревна возможна на базе двух вариантов – на «воздушной подушке» (на лагах) или же с выполнением тяжелого основания под последующую бетонную стяжку, которая хорошо проводит тепло. Теплый деревянный пол, выполненный на лагах, обеспечивает меньшие трудозатраты на свою реализацию, а также не создает излишней весовой нагрузки на фундамент, поэтому также достаточно часто находит своих сторонников.

И в том, и в другом случае монтаж теплого пола (электрического либо водяного) начинается с подготовки основания – так называемого чернового пола, являющегося одновременно жесткой основной для настилания утеплителя, гидроизоляционного слоя и конструкционных элементов чистового пола, а также создавая естественную систему вентиляции подпольного пространства. В качестве конструкционных элементов чернового пола используются пропитанные антисептиков необрезные доски шириной до полуметра, уложенные на основание по черепным брускам и прикрепляемые саморезами. Пространство под досками заполняется легким утеплителем (чаще всего — минеральная вата), который будет препятствовать уходу тепла в направлении фундамента. Если же в срубе выполнен бетонный пол, необходимо выровнять черновую стяжку для последующей укладки утеплителя и иных покрытий.

После завершения подготовки черновой поверхности поверх нее укладывают парозащитную и гидроизоляционную пленки, которые служат основой для последующего настила теплоизоляционного материала.

Для чего нужен черновой пол и как его обустроить

Стоит ли обустраивать в срубе черновой пол? Благодаря черновому полу можно получить следующие преимущества:

  • прочность и надежная вентиляция, которая необходима для того, чтобы чистовой пол не начал гнить;он играет роль дополнительного каркаса жесткости, то есть можно считать, что он увеличивает жесткость всей конструкции;является отличным основанием для укладки утеплителя и гидроизоляции;

Черновой пол служит основанием для укладки утеплителя.

Для организации чернового пола чаще всего используется необрезная доска.

Теперь стоит поговорить подробнее о том, как производится укладка чернового пола.

Для начала следует задуматься о вентиляции пола. Для этих целей можно проделать специальные отверстия по углам перекрытий сруба. Затем их можно будет замаскировать с помощью решеток.

Далее делается гидроизоляция пола. Для этих целей, как уже отмечалось ранее, лучше использовать рубероид.

Этот материал практичен и неприхотлив к различным условиям. Разумеется, можно использовать и другие материалы. Затем все деревянные элементы конструкции обмазываются антисептическим раствором, который отлично защитит их от неблагоприятных воздействий внешней среды.

Сам монтаж чернового перекрытия может осуществляться разнообразными способами. В любом случае для этих целей нужно использовать только сухую древесину.

В любом срубе можно сделать и бетонный пол. Этот элемент конструкции будет иметь ряд преимуществ перед деревянным. К таковым можно отнести:

Схема утепления пола в деревянном доме.

  • достаточно долгий срок эксплуатации бетонного пола;высочайшую надежность и прочность в случае правильной заливки основания;возможность покрытия бетонного пола практически любым видом отделочного материала, который используется для организации чистового пола: плиткой, линолеумом, ламинатом.

В настоящее время обустраивать бетонные полы можно двумя способами. В первом случае стоит говорить об укладке бетонных перекрытий непосредственно на деревянные лаги.

Во втором варианте — об укладке бетонных перекрытий на землю. Оба метода нашли достаточно широкое применение при обустройстве пола в срубах. Такой подход может использоваться не только в деревянных домах, он приемлем и для любых других видов перекрытий.

Неважно, какой вариант обустройства пола в доме будет выбран, главное, чтобы он имел повышенные прочностные характеристики. Этого добиться достаточно сложно, но можно

Для этого укладывать пол обязательно нужно строго по инструкции. Выше были даны два основных варианта укладки пола в деревянном доме или срубе. Оба прослужат достаточно долго, если в ходе монтажа будут учтены все нюансы.

В противном случае велика вероятность того, что пол в скором времени придется менять. Если речь идет о монтаже деревянного пола, то обязательно все элементы конструкции должны быть обработаны с помощью антисептика. Это вещество проникает внутрь материала и защищает его от плесени и развития различных микроорганизмов.

В случае с бетонным полом стоит обрабатывать только лаги, на которые будут укладываться бетонные перекрытия. Это также позволит защитить их. В остальном нужно строго следовать инструкции, тогда пол будет долгие годы радовать всех тех, кто проживает в доме.

https://youtube.com/watch?v=OF6P2nXrroorel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • kakpostroit.su
  • fix-builder.ru
  • 1poderevu.ru

Виды деревянных домов

Прежде всего, нужно разобраться в видах и уяснить для себя, что они подразумевают. Итак, различают дома из бруса, бревна и построенные по каркасной технологии.

Брусовые дома состоят из прямоугольных брусьев, стройматериал может быть обычный или клееный. Цельный брус при высыхании дает значительную усадку, а иногда и образует щели между элементами, потому требует дополнительного утепления и обшивки. Клееный брус намного лучше сохраняет все свойства, имеет более четкую геометрию, большую прочность и меньшую теплопроводность. Но и стоимость последнего выше в среднем на 25-30%, чем обычного отдельно или на 10-15%, чем обычного уже с требуемой отделкой.

Бревенчатые дома строятся из бревна, срубленного вручную или оцилиндрованного бревна. Первый способ – древний, более трудоемкий и долгий. Второй – гораздо технологичнее: брус на заводе проходит оцилиндровку, в результате которой все элементы приобретают идентичный размер и форму, легко состыкуются. Для создания бревен используется древесина естественной влажности, как и для обычного бруса – со всеми вытекающими последствиями. Но благодаря округлой форме бревна более плотно прилегают друг другу, а кроме того их «уплотняют» паклей, которая также выступает своеобразным декором таких домов.

И последние – каркасные (или каркасно-щитовые) дома – состоят из готовых панелей, собранных на заводе. Грубо говоря, это деревянные панели с внутренней прослойкой из утеплителя. На стройплощадке каркасный дом собирается легко и быстро, кроме того стены-«сэндвичи» дают наименьшую усадку из всех вариантов деревянных стен и позволяют возводить наиболее высокие по этажности здания.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

  • Составление проекта.
  • Подготовительные работы.
  • Сборка и последующее тестирование отопительного трубопровода.
  • Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

  • Детальный чертеж (схему).
  • Расчет тепловых потерь для каждого помещения.
  • Расчет количества тепла, которое должно поступать в каждое помещение.
  • Сопротивление трубопровода отопительной системы.
  • Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
  • Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

  • На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
  • В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
  • Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

  • Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
  • Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
  • В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
  • Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Деревянные полы на лагах

В деревянном доме устройство чернового пола не имеет различий с монтажом аналогичных конструкций в монолитном или кирпичном сооружении. Единственная особенность заключается в том, как крепят лаги:

  1. Нет необходимости крепить лаги к различным деревянным доскам. Наилучший вариант — укреплять их к цоколю или ростверку фундамента, на пару сантиметров отступая от всех стен. Расстояние от опоры должно быть не менее 11см со всех сторон лаг.
  2. Перед укладыванием основания следует уложить обвязку снизу, которая делается из длинной и тонкой доски. К ней, используя металлические анкеры, крепят лаги. Не нужно их жестко укреплять с обвязкой. Следует лишь фиксировать, чтобы они не шатались во время работы над другим слоем пола. Данная конструкция будет иметь отступ от стен в несколько сантиметров.

Если расстояние будет меньше 11 см, то в стены лучше врезаться. Но до этого необходимо сделать первоначальную кладку на основание, далее следует приложить на выбор брус либо бревна. Нужно предварительно сделать замер контура места вырезания, потом вырезать в дереве нужные пазу размеры, которые потребуются для опорной функции.

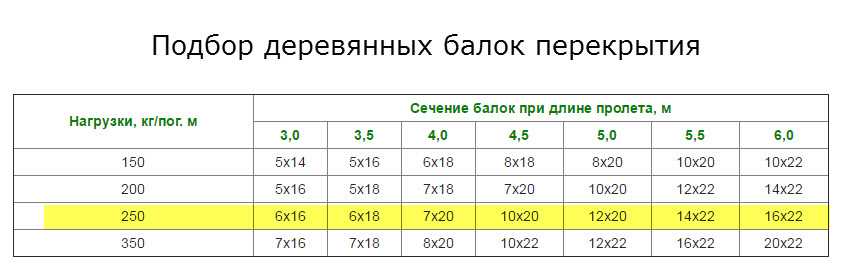

Черновой пол на лагах Источник kamtehnopark.ru Стандартные шаги между двумя лагами равны 40-60 см. Однако при выборе делается большой акцент на ширину утеплителей и необходимую нагрузку. Исходя из этого делается выбор сечения лага и действующей нагрузки. При небольших размерах сечения должны быть примерно 15х10, при тяжёлых нагрузках – 15х20, при средних – 15х15 сантиметров. При чрезмерном действии нагрузки, если балки имеют небольшое сечение, то желательно обеспечить параметры сечения 30х40см.

Монтаж черновых полов на лаги

Когда укладка сделана, потребуется заняться стандартным монтажом. Выполняется он в несколько этапов:

  1. Необходимо закрепить черепные бруски. У них маленькие сечения (приблизительно 4 на 4), их закрепляют в нижних частях лаг с боковой стороны. Профессионалы рекомендуют черепной брусок сменить досками, которые по ширине будут больше лагов. Их потребуется прибить либо вдоль, либо снизу лагов.
  2. Следует уложить доски. Уложить их нужно на черепной брусок, но не крепить. Учитывая, что их основная задача в фиксации утеплителя, их оставляют лежать свободно.
  3. Гидроизоляция. Укладывают её на черновой пол. Делается это для избежания дополнительной нагрузки. Укладывают гидроизоляцию так, чтобы она заходила на стену на уровне, где в будущем будет пол. Рекомендуется использовать пленочную изоляцию, а для крепления применять степлер.
  4. Теплоизоляция – укладывают на гидроизоляцию.
  5. Пароизоляция. Укладывают точно так же, как и гидроизоляцию.
  6. Вентиляция. Для создания вентиляционного зазора потребуется лишь сверху пароизоляции пробить контррейки вдоль лага.
  7. Покрытие. На завершающем этапе предлагается применять листы ДСП, а также доски. От стены лаги нужно отделить зазором по 2см. В них потом будет помещены утеплители.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
