Как сделать заземление в частном доме?

Использование в других операционных системах[ | ]

Формат PE также используется ReactOS, поскольку ReactOS предназначена для того, чтобы быть двоично совместимой с Windows на уровне а. Кроме того, он исторически использовался многими другими операционными системами, включая SkyOS и BeOS R3. Однако и SkyOS, и BeOS в конечном счёте перешли на формат ELF.

Поскольку платформа разработки Mono намеревается быть двоично совместимой с Microsoft .NET, она использует тот же формат PE, что и в реализации Microsoft.

На платформе x86 в Unix-подобных операционных системах некоторые двоичные файлы Windows (в формате PE) могут быть исполнены с помощью Wine. HX DOS Extender также использует формат PE для собственных 32-разрядных двоичных файлов DOS, кроме того, может в некоторой степени выполнить существующие двоичные файлы Windows в DOS, действуя, таким образом, как Wine для DOS.

Mac OS X 10.5 имеет возможность загружать и интерпретировать PE-файлы, однако они не являются двоично совместимыми с Windows.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!

Рекомендуем также прочитать:

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки,  можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой — безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

  • потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
  • механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
  • несанкционированное вмешательство доморощенного «электрика»;
  • авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

  1. Фаза — коричневого или белого цвета.
  2. Рабочий ноль — синего цвета.
  3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Правила и требования ПУЭ

На любом жилом объекте, расположенном в городской черте и за ее пределами, согласно требованиям ПУЭ организуется специальная защита от опасных напряжений 220/380 Вольт. С этой целью на их территории устраиваются особые стальные конструкции, называемые заземляющими устройствами (ЗУ). Их основное назначение заключается в создании условий, гарантирующих защиту проживающих в доме людей от удара током.

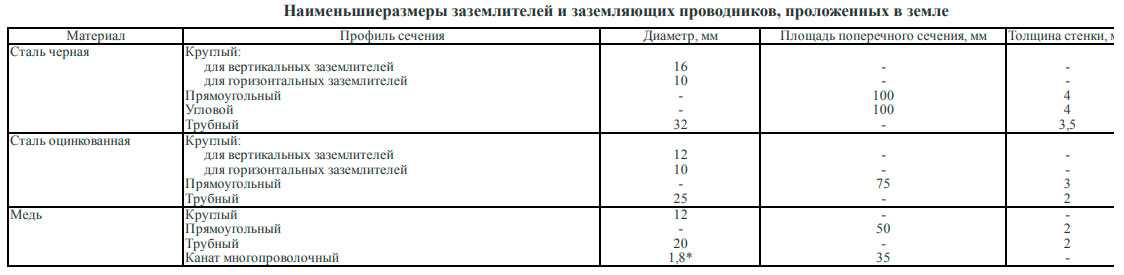

В соответствии с ПУЭ, глава 1.7., часть 1, п. 1.7.72 размеры металлических заготовок выбираются с учетом необходимости получения требуемого сопротивления растеканию тока в землю. Для различных элементов конструкции эти показатели могут различаться от образца к образцу. Однако минимальные их размеры должны соответствовать следующим нормативам:

  • соединительная полоса между штырями не может иметь типоразмер менее 12х4 мм (сечение 48 мм2);
  • сами штыри на основе уголков выбираются со сторонами 4х4 мм;
  • при использовании круглого арматурного прутка сечение не должно быть менее 10 мм2;
  • металлическая труба должна иметь толщину стенки порядка 3,5 мм.

При его обустройстве необходимо действовать в соответствии с положениями отраслевых стандартов, касающиеся эксплуатации имеющегося на объекте оборудования.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

  • Пришедший с линии проводник PEN заводится на шину-расщепитель.
  • На эту же шину подключаем провод от контура заземления.
  • С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
  • С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.. То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
