Вентиляция котлов отопления в частном доме

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

• приточная;
• вытяжная;
• приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

• естественная;
• механическая;
• комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

• канальные: с разветвленной сетью воздухоотводов;
• бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

1. На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
2. Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
3. Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Вытяжка для котла в собственном частном доме

Владелец частного дома в большинстве случаев сталкивается с вопросом поддержания микроклимата во всех имеющихся помещениях, то есть их отопления.

Срок службы стальных вытяжек значительно меньше чем кирпичных и керамических.

Отопительные бытовые системы принято различать по виду топлива, которое используется:

• твердотопливные (дрова, уголь);
• газовые (сжиженный или природный газ);
• жидкостные (дизельное топливо).

Схема керамического дымохода для котла в частном доме.

Схема отопления частного дома с котлом.

Всех их объединяет принцип получения тепла — процесс горения. Для того чтобы поддерживать процесс горения, нужен кислород. Помимо того, чем большую мощность имеет котел, тем большее количество окружающего воздуха ему понадобится для работы. Решить вопрос с поступлением необходимого количества воздуха к котлам призвана вытяжка котельной частного дома.

На сегодняшний день существует 2 системы вентиляции — принудительная и естественная.

Естественная вентиляция заключается в открытых окнах, наличии зазоров не меньше 2 см между дверями и полом, вентиляционной трубы в районе потолка санузла, которая ведет наружу через крышу дома, искусственном сквозняке.

Принудительная вентиляция может быть как приточной, так и вытяжной. Во всех случаях в воздуховоде имеется вентилятор, который и будет гнать воздух в дом либо из него.

Для того чтобы организовать вентиляцию котельной частного дома, могут подойти обе системы, но есть одно принципиальное отличие:

1.  При естественной вентиляции понадобится организовать приток воздуха непосредственно в котельном помещении. В нижней части стенки для этого (чаще всего напротив котла) делается сквозное отверстие наружу. Диаметр воздуховода выбирается соизмеримо мощности котлов от 150 мм и больше. Поступление воздуха регулируется шибером (задвижкой), которая располагается на декоративной решетке вытяжки. В процессе работы котел, как пылесос, будет в топку тянуть воздух, при этом не создавая никакого разряжения в котельном помещении.
2.  Не допускается размещать приточную часть принудительной вентиляции в котельном помещении. В данном случае необходимо исходить из соображений безопасности. В случае возможного сбоя в работе котла продукты сгорания или газ могут быть разнесены по всему помещению поступающим приточным воздухом.

Вытяжка в котельном помещении будет на пользу. Она способна создать дополнительное движение к котлу воздуха. Помимо того, она является страховкой на случай непредвиденных обстоятельств в работе отопительного оборудования.

В частных новых домах, которые оборудованы отопительными котлами, для того чтобы отводить дымовые газы, в большинстве случаев используются традиционные кирпичные дымоходы, а также все чаще люди начинают использовать вытяжки из керамики и стали.

Разновидности вентиляционных систем

Вентиляция для помещений с газовым нагревательным оборудованием как и для прочих объектов бывает двух видов: естественная и принудительная. Устройство естественной и монтаж принудительной вентиляции разрешен и регламентирован действующими нормативными актами.

Естественная вентиляция котельных

Естественная вентиляция обеспечивает проветривание помещения с помощью разноформатных труб и заранее проделанных отверстий в стенах, потолке или на полу. Фактически естественная вентиляция работает благодаря перепадам давления.

Она допускает конструирование вертикальных и горизонтальных колен. В соответствие с требованиями СНиПов в системе могут быть горизонтальные участки длиной до 8 м, но лучше делать их длиной не более 2 м. При этом разрешено проектирование не более трех.

Конструирование больших горизонтальных участков вытяжной системы не является грубым нарушением, но скорость течения воздуха по ним достаточно мала, что затрудняет нормальную вентиляцию

Чаще всего вытяжные отверстия размещаются над котлом. Естественная вентиляция не предусматривает использование специальной нагнетающе-вытяжной аппаратуры.

Расчет воздухообмена для естественной вентиляции в котельной с газовым котлом производится достаточно просто: нужно прибавить 5 градусов для температур внешнего воздуха и 18 градусов – для внутреннего. Проверка работы вентиляции проводится при условии наличия указанной разницы температур.

При приемке естественной вытяжной системы производятся расчеты, позволяющие определить, будет ли она работать летом. Если нет, то придется проектировать принудительную вентиляцию, т.к. по нормативам вытяжка должна функционировать круглогодично.

Система принудительной вентиляции

Принудительная (искусственная) вентиляция представляет собой целую автоматизированную систему с вытяжным каналом и установкой вентиляторов и кондиционеров.

Мощность этой инженерной конструкции можно регулировать с помощью программ или механизмов (в зависимости от характеристик оборудования). Причем лучше спроектировать систему автоматического контроля, которая будет запускаться при включении котла и выключаться, когда топливо полностью прогорит.

Однако она полностью зависит от электроснабжения. При монтаже искусственной вытяжки рекомендуется устанавливать дополнительный генератор. Если есть такая возможность, лучше использовать комбинированную вытяжную систему, в которой автоматизированные устройства запускаются только тогда, когда естественная вентиляция не может справиться с воздухообменом.

Диаметр проточного отверстия в системах вентиляции

По стандартам естественная и искусственная вентиляции отличаются диаметром продушины (по-другому она называется приточным отверстием) для обеспечения нормальной тяги и нормативной скорости движения воздуха в вентканалах. Хотя диаметр также можно рассчитывать исходя из кубатуры помещения.

При выборе труб определенного диаметра для вентиляционных систем нужно учитывать эффект от решеток и информацию по расходу газа, которая указывается в паспорте газового оборудования

Для вентиляции естественного типа значение должно быть таким: 30 см2 площади сечения приточного отверстия на 1 кВт мощности газового котла. Для принудительной вентиляции газовой котельной по нормам площадь сечения может быть меньше – 8 см2.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

1. Приток воздуха располагается напротив вытяжки.
2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание
Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание
Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

• сон – 20 м³/ч;
• отдых – 40 м³/ч;
• активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

1. Перфоратор или дрель с насадкой-коронкой.
2. Пила для обработки труб.
3. Инструменты для разметки — линейка, карандаш.
4. Трубы-воздуховоды, переходники к ним.
5. Защитные решётки.
6. Переходник с обратным клапаном.
7. Защитные гильзы для перекрытий.
8. Саморезы, дюбели, монтажные хомуты.
9. Герметик или монтажная пена.
10. Ножовка.
11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
2. К стене прикладывается труба, отмечаются её габариты.
3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
2. В отверстие устанавливается труба.
3. Щели между стеной и трубой заливаются герметиком или запениваются.
4. Монтируется канальный вентилятор.
5. Прокладывается и подключается электропроводка.
6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
7. С обеих сторон трубы крепятся решётки.

отдельной статье

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Отрицательные стороны и нарушения работы в системе

Наибольшее число нареканий вызывают системы естественной вентиляции. Можно выделить основные недостатки:

• невозможность регулировать подачу воздуха и его отвод;
• повышенная влажность, приводящая к выпадению конденсата на оконных стеклах, и необходимость увеличивать расходы на отопление;
• зависимость вентиляции от погодных условий.

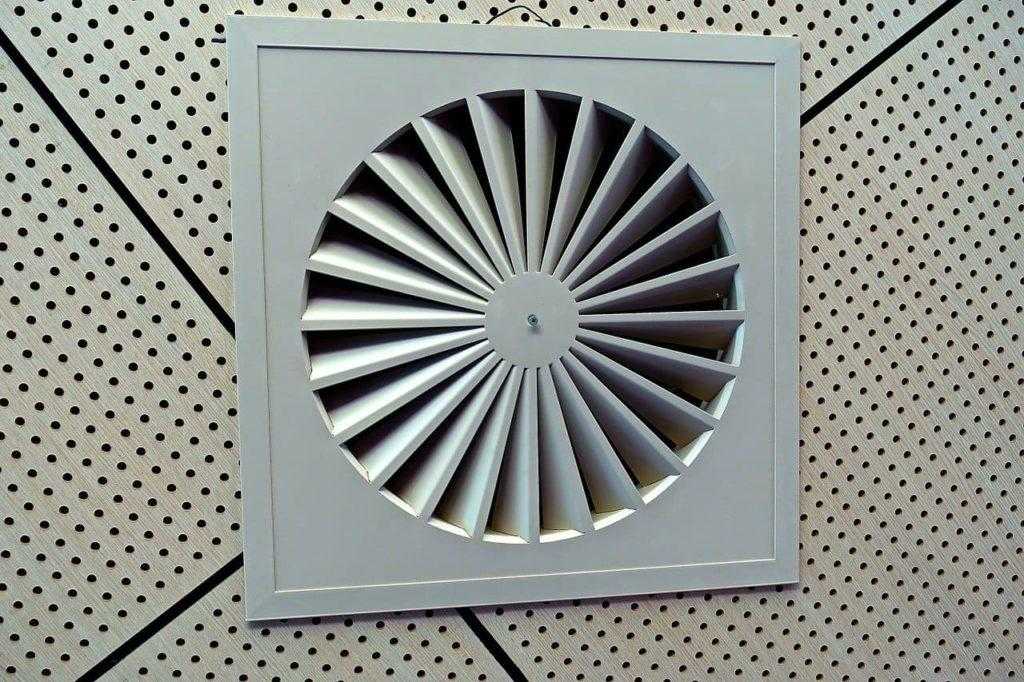

Принудительные системы вентиляции нечувствительны к атмосферным условиям, но зависят от наличия электроэнергии и безотказности оборудования. Остановка даже одного вентилятора частично либо полностью нарушает воздухообмен. Кроме того, появляется дополнительная необходимость проводить техническое обслуживание: чистку вентиляционных каналов и вентиляторов, замену фильтров.
