Электро-водяной теплый пол

Виды

Домашний обогрев делится на несколько типов. Это зависит от ряда факторов. Например, по расположению теплый водяной пол делится на вариант для дома и для квартиры.

На самом деле, теплый водяной пол чаще устанавливают в частном доме, построенном из газобетона. За счет него проводится равномерный обогрев дома. В своем доме вы не зависите от центрального отопления, имеете возможность провести дымоотвод и вентиляцию. Такой пол подходит для непредсказуемых климатических условий в России, поэтому он распространен среди дачников, которые проводят много времени в загородном доме. С таким полом можно в любое время года приезжать туда, а не дожидаться теплого периода, когда дом за счет температуры воздуха вокруг сможет прогреться самостоятельно.

В квартире же могут возникнуть проблемы с установкой водяного теплого пола. Старые дома не приспособлены для этого – пол неровный, система отопления старая, управляющая компания тем более вряд ли пойдет на риски и не даст согласия на монтаж пола. В новостройке же ситуация может быть другой. Плюс ко всему, нужно письменное согласие от компании, обслуживающей дом, на то, что монтаж такого пола действительно разрешен. В противном случае можно получить штраф.

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

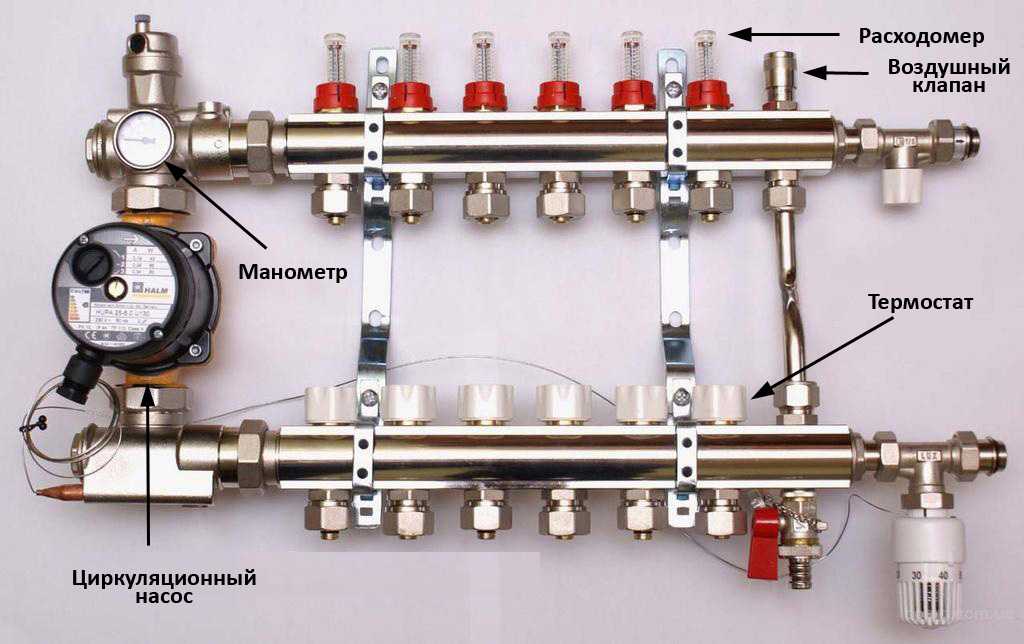

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Подключение к котлу теплого пола

Обычно для домов с теплыми полами выбирают газовое оборудование с двумя контурами. Агрегат ставят в помещение при обустройстве водяного контура. Подключение к котлу выполняется в несколько шагов, в ходе которых формируется контур теплого пола и его соединение с котлом.

Когда обустраивается тёплый пол водяной от газового котла в доме, то пошаговое выполнение работ будет следующим:

1. вычисление максимальной длины водяного контура;
2. выбор основания под теплый пол;
3. укладка теплоизоляции;
4. крепеж демпферной ленты;
5. армирование;
6. укладка труб;
7. установка коллектора;
8. подключение созданного контура;
9. опрессовка системы;
10. подача воды в трубопровод;
11. заливка стяжки.

Выбор основания и теплоизоляции

Основание важно для монтажа системы обогрева напольного покрытия. Это может быть сухой пол или стяжка из песчано-цементного раствора

Иногда применяют бетонные плиты в основание. Общая толщина слоя стяжки – около 7 мм.

Поверх стяжки для защиты от пагубного воздействия влажности укладывается слой гидроизоляционных материалов в 0,1-0,2 мм.

Для теплоизоляции подойдет пенополистирол – 35 кг на кубический сантиметр. Практичный и удобный в монтаже, этот материал укладывается на часть стен, не менее 0,15…0,20 м от основания. Каждый стык между листами материала нужно проклеить скотчем. В некоторых случаях используется минеральная вата.

Монтаж демпферной ленты и дополнительное армирование

Демпферную ленту проклеивают между основанием и стенами по всему периметру помещения. Эта лента способна компенсировать тепловое расширение, которое свойственно стяжке, она ограничивает и регулирует процесс сжатия и расширения.

По высоте лента составляет до 0,15 м и крайне эффективна от трещин или деформации бетонного раствора.

Выбор труб и их монтаж

Выбор труб осуществляется после изучения дополнительной информации по каждому виду или на основе рекомендации профессионала. Трубы бывают РЕХ (сшитый полипропилен), медные (самые популярные), полипропиленовые или алюминиевые в оболочке из пластика.

Укладка трубопровода выполняется на расстоянии 15 см от стен, рядами с шагом в 15 см. Петли в контуре делают частыми, а все изгибы надежно фиксируются крепежными скобами (якорными).

Как выполнить подключение к газовому котлу?

После проведенной опрессовки системы в 4 бара начинается подключение контуров. Устанавливается коллектор из двух труб, подачи и возврата, с боковыми отверстиями для входа и выхода.

Эти отверстия нужно соединить с вентилями теплых полов и нагревателем. Петля получается замкнутой, внутри контура соединяются все ветки.

Как подключить

Рассмотрим подключение теплого пола к газовому котлу. Для одноконтурных элементов схема подключения заключается в присоединении выводов котла к трубопроводам ввода (подачи) и обратки, находящихся в коллекторном узле. Он является необходимым элементом при устройстве теплого пола от газа, использующийся для смешивания нагретой и охлажденной жидкости (теплоносителя), контроля и регулировки ее температуры. Перепутать выводы не представляется возможным благодаря конструкции.

При подключении двухконтурного элемента дополнительно необходимо присоединить систему водоснабжения, а так же дымоудаления и подачи воздуха. Обязательное условие: наличие шаровых кранов на всех трубопроводах для перекрытия потоков по отдельности в случае аварийной ситуации.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Виды и характеристики котлов

Существует много вариантов подключения теплого пола к котлам. Они делятся на газовые, электрические, твердотопливные, дизельные, комбинированные.

Электрические

Электрический котел является самым дорогостоящим источником нагревания теплоносителя, но, в то же время, и самым простым в обслуживании. Вода нагревается при помощи ТЭНов или с помощью индукции.

Твердотопливные

Такие модели котлов считаются самыми экономичными в наше время, ведь для их работы можно использовать все материалы, которые горят. К таким относятся отходы древесины, уголь или полноценные дрова. Это выгодно и удобно, с какой стороны ни посмотри. Единственным их недостатком является необходимость контроля наполнения топки, хотя современные конструкции котлов позволяют огню гореть долго без человеческого присутствия.

Дизельные

Эта конструкция многим может показаться даже выгоднее газового котла, ведь источником теплоэнергии является горящая солярка. Он выгоден тем, что автономен, использует природный газ. Может функционировать долгое время сам, без вмешательства человека.

Комбинированные

Эта конструкция радует возможностью переходить с одного вида топлива на какой-то другой. Она может иметь как две топки, так и одну. Для смены видов топлива достаточно лишь заменить горелку. Такие варианты обогрева полезны для домов, где возможны временные проблемы с поставкой топлива.

Газовые

Конечно, самый распространенный вид котлов – это газовые. Они являются самыми экономичны и практичны, ведь газ имеет самую низкую стоимость, а коэффициент полезного действия – самый высокий. Газовый котел дает тепло за счет сгорания природного газа или менее популярного его вида – пропана. Такие конструкции не имеют специальных устройств, однако появились новые модели, включающие функцию под названием «теплый пол». Ее включение приводит к понижению мощности, что не эффективно. Визуально котел похож на маленькую тумбочку или подвесной шкаф. Он очень удобен для подключения теплого водяного пола в помещении.

Существуют разные типы котлов, которые различаются по многим параметрам.

Напольные

Такие котлы устанавливаются стандартным методом. Современные конструкции имеют небольшие размеры, что очень хорошо, ведь они не занимают много места. Могут использоваться для обогрева домов больших и маленьких площадей

Также, в отличие от настенных котлов, они не создают лишней нагрузки на поверхность стен, что немаловажно для каркасных зданий

Настенные

Прикрепляются к стенам, которые должны быть прочными, ведь вес котла немаленький. Используются для отопления не очень больших домов площадью до двухсот квадратных метров. Существуют модели, рассчитанные на площади побольше, однако здесь будет нужен и крепеж мощнее.

Также котлы бывают двухконтурные и одноконтурные.

Одноконтурные

Обслуживают лишь одну линию отопления. Считаются наиболее экономичными, потому что используют мало топлива, то есть газа.

Двухконтурные

Служат как для питания отопительной системы, так и для нагрева воды, которую можно использовать для нужд на кухне и в ванной комнате. Однако вода будет не настолько горячей, как от бойлеров или газовых колонок. Недостатком является то, что одновременно в двух режимах устройство работать не будет. Если вы подключаете ГВС, то автоматически отключается отопление.

Различаются и материалы теплообмена.

Стальные

Сталь – самый дешевый и простой материал. Он недолговечен: на нем быстро появляются трещины, ведь он подвержен коррозии. Современные разработчики стараются устранять эти дефекты с помощью нанесения разных покрытий.

В отличие от других котлов, имеют много преимуществ. Они сочетают в себе свойства и чугунных, и стальных материалов.

Чугунные

Они имеют антикоррозийное покрытие, при этом отличительной чертой любого чугунного материала является хрупкость, и котлы – не исключение. Поэтому надо внимательно следить за тем, чтобы нагрев был равномерным. Это не позволит котлу треснуть.

Медные

Медь используют для настенных моделей, потому котлы, сделанные из этого материала, имеют маленький вес. Такие материалы не подвержены коррозии, имеют небольшую инерцию, которая дает возможность быстро регулировать температуру.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб

Характеристики труб:

• Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
• Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
• Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

• Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
• Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

• Возможность обогревать квартиру независимо от сезона.
• Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
• Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
• К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

• Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
• Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
• Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

• Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
• Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
• Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

• Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
• Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Достоинства теплых полов от газового котла

Используя в качестве отопительного оборудования теплых полов газовые котлы, вы получаете ряд преимуществ:

• удобство в эксплуатации;
• возможность использования в квартире;
• невысокая стоимость топлива;
• автоматизированное управление;
• возможность монтажа собственными силами;
• эффективность работы при температуре теплоносителя до 45 градусов.

Если рассмотреть особенности конструкции газовых котлов, можно еще выделить плюсы использования для каждого. Существует две технологических разновидности газовых котлов:

1. Конвекционный – простое и соответственно дешевое устройство. Состоит из одного теплообменника, нагревается за счет тепла, полученного при горении газа. Имеет небольшие размеры, низкую стоимость, легко в использовании.
2. Конденсаторный – состоит из двух теплообменников, за счет чего увеличивается КПД котла на 15% и, как следствие, снижается потребление топлива. Второй теплообменник, который называют экономайзер, нагревает теплоноситель еще до его входа в котел за счет тепловой энергии, полученной от дымовых газов. Имеет те же достоинства, плюс увеличенный КПД.

По сути это одна и та же конструкция, но конденсационный товар является улучшенной, модернизированной версией конвекционного.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м — мощность котла 36 кВт;
• площадь отопления 220-350 кв. м — мощность котла 30 кВт;
• площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м — мощность котла около 6 кВт;
• площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров

Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м

Ручная регулировка с помощью балансировочного клапана

С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

Схема с регулированием температуры с помощью трехходового клапана

С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Разновидности газовых котлов

Существует два основных вида газовых водогрейных агрегатов.

1. Конвекционный котёл, он же традиционный. В нём вода нагревается только от сгорания газа в топке. Это самый простой вид водогрейных агрегатов, который по своему устройству схож с котлами на других видах топлива.
2. Конденсационный котёл. В этом агрегате установлен экономайзер, который позволяет дополнительно подогревать воду за счёт конденсата уходящих газов помимо подогрева воды в топке. Коэффициент полезного действия у такого котла очень высокий, так как потери тепловой энергии от продукта сгорания сведены к минимуму.

По дополнительным характеристикам можно отметить следующие разновидности.

1. По количеству контуров.
2. По способу розжига.
3. По способу отвода продуктов сгорания.
4. По исполнению экономайзера в конденсационных котлах.

Двухконтурные котлы более удобны в быту При оценке дополнительных параметров большое значение имеет количество контуров в агрегате.

Одноконтурные котлы могут быть применены или для системы отопления, или для системы горячего водоснабжения.

Двухконтурные позволяют использовать один агрегат как для получения горячей воды, так и для отопления дома.

Чтобы в полной мере использовать и энергию сгорания, и функциональные возможности оборудования, можно установить в загородном доме двухконтурный конденсационный котёл. Подробнее о выборе котла смотрите в этом видео:

В каких случаях монтируют комбинированное отопление

Комбинированная система отопления хорошо себя показывает в домах самых разных конструкций и назначения. Если для примера рассмотреть двухэтажное здание, то смонтированные теплые полы на первом этаже создают комфортный микроклимат, обогревая помещение. Параллельно теплыми потоками воздуха прогревается и потолок – он же служит полом для комнат на втором этаже. Смонтированные на втором этаже радиаторы будут обогревать комнаты, а пол не станет мостом холода и источником теплопотерь.

Поверх теплого пола на нижнем этаже лучше всего подойдет керамическая плитка. А вот для гостиной или спальни лучше выбрать покрытие другой текстуры. С помощью терморегуляторов можно легко управлять температурой пола по своему усмотрению.

В идеале возможность создания комбинированного отопления должна быть предусмотрена проектом строящегося многоэтажного дома. Однако в реальных условиях это практически невыполнимо в силу многих ограничений. В частности, если в квартиры будет проведено центральное отопление, то монтировать в них водяные теплые полы нельзя. Хотя системы с теплообменниками вполне имеют право на жизнь.

Чтобы проложить в квартире водяной теплый пол, понадобится согласование проекта с соответствующими организациями

Кроме того, важно правильно выбрать напольное покрытие. Например, ковролин или паркет в силу своих теплоизоляционных свойств для этих целей не подходят

Оптимальными материалами считаются ламинат и плитка.

Если вы хотите постелить линолеум, он должен быть очень хорошего качества. Дешевый материал при нагреве быстро деформируется и начнет выделять в воздух токсичные вещества, а это уже угрожает здоровью жильцов.

Распределительные коллекторы для систем напольного отопления
