Делаем вместе теплогенератор своими руками

Роторный теплогенератор

Этот агрегат представляет собой модернизированный центробежный насос, точнее его корпус, который будет служить в качестве статора. Не обойтись и без рабочей камеры и патрубков.

Внутри корпуса нашей гидродинамической конструкции стоит маховик в качестве рабочего колеса. Существует огромное количество разнообразных роторных конструкций генераторов тепла. Самой простой среди них является конструкция с диском.

На цилиндрическую поверхность диска ротора наноситься необходимое количество отверстий, которые должны иметь определенный диаметр и глубину. Их принято называть «ячейки Григгса». Стоит отметить, что размеры и количество просверленных отверстий будут изменяться в зависимости от калибра роторного диска и частоты вращения вала электромотора.

Корпус такого источника тепла чаще всего изготавливают в виде пустотелого цилиндра. По сути – это обычная труба с заваренными фланцами на концах. Зазор между внутренней частью корпуса и маховиком будет очень мал (примерно 1,5-2 мм).

Непосредственный подогрев воды будет происходить именно в данном зазоре. Нагревание жидкости получается за счет ее трения о поверхность ротора и корпуса одновременно, при этом диск маховика движется практически на предельных скоростях.

Кавитационные (образование пузырей) процессы, которые происходят в роторных ячейках, оказывают большое влияние на нагрев жидкости.

Роторный теплогенератор — это модернизированный центробежный насос, точнее его корпус, который будет служить в качестве статора

Как правило, диаметр диска в данном типе генераторов тепла составляет 300 мм, а скорость вращения гидроустройства 3200 оборотов в минуту. В зависимости от размеров ротора частота вращения будет различаться.

Анализируя конструкцию данной установки можно сделать вывод, что ее ресурс функционирования достаточно мал. Из-за постоянного нагрева и абразивного действия воды зазор постепенно расширяется.

Обзор популярных моделей

Не смотря на то, что пока еще процесс кавитации не совсем изучен, оборудование, работающее на его принципах, уже разрабатывается специалистами на многих предприятиях. Причем некоторые модели уже находятся в стадии подготовки к серийному выпуску. Они представляют собой электроустановки, которые используют для отопления и приготовления горячей воды.

Теплогенератор марки TC1

Но есть и уже выпускаемые модели. В качестве примера можно рассмотреть кавитационный теплогенератор TC1. Это современный и высокоэффективный прибор, с широким спектром действия. Он может использоваться для систем отопления, вентилирования, приготовления горячей воды.

Прибор укомплектован стандартным двигателем на 3000 об/мин, питающимся от сети в 380 В. Он устанавливается на одной раме с активатором, отвечающим за преобразование механической энергии в тепловую.

Кавитационные теплогенераторы производятся в некоторых из стран СНГ. Причем у различных производителей они имеют свои названия.

Модель ВТГ – 2,2

Наиболее известны на постсоветском пространстве следующие компании:

  • ЮСМАР (Молдова);
  • ЮрЛе и Ко (Беларусь);
  • Текмаш (Украина);
  • Гравитон (Россия).

Но все же купить такой прибор еще довольно сложно, поэтому и цены на них завышены. Например, у бытового кавитационного теплогенератора мощностью до 50 кВт цена составляет в среднем 50-55 тысяч рублей.

Если рассматривать вихревые модели, то они являются более простыми в конструктивном плане, однако и эффективность у такого оборудования несколько ниже. Сегодня на рынке продукцию такого класса предлагает всего несколько компаний. Среди них роторный гидроударный насос марки Радекс выпускает НПП Новые технологии.

Электрогидроударные и гидроударные модели Торнадо и Vektorplus производят в белорусской компании Юрле-К. Купить их можно в дилерских центрах и магазинах в странах СНГ.

Аналогичное оборудование выпускается и некоторыми российскими заводами. В их линейку входят в основном агрегаты небольшой мощности. Из них самой малой является ВТГ – 2,2. Она способна обогревать здание объемом не более 90 м³. Принцип его работы идентичен аналогичным приборам. На ротор двигателя теплогенератора установлен шнек, через него проходит поток жидкости. После нагрева она подается в трубопровод отопления. Стоимость этой модели не превышает 34 тысяч рублей.

К аппаратам со средними показателями мощности относятся кавитационные теплогенераторы ВТГ – 30. Эта модель рассчитана на дома объемом до 1400 м³. Однако с ней в комплекте необходимо приобретать шкаф управления. В этом случае процесс нагрева жидкости будет полностью автоматизирован. Но и стоит такой прибор около 150 тысяч рублей.

Смотрим видео немного о вихревых теплогенераторах:

Ижевские производители выпускают кавитационные вихревые теплогенераторы ИТПО. Они комплектуются двигателем и цилиндрической насадкой. Работая в режиме насоса, агрегат нагнетает жидкость. Затем происходит создание вихревого потока, остановка которого возможна при помощи тормозного устройства. Именно на этом этапе и осуществляется нагрев теплоносителя.

Если верить заявлениям производителя, то КПД для этой модели может достигать 150%. Возможно именно этот показатель и привлекает к еще новому оборудованию большую аудиторию потребителей, желающих кавитационный теплогенератор купить для отопления собственного дома.

Сфера применения

Иллюстрация Описание сферы применения
Отопление. Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами.

Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.

Нагрев проточной воды для бытового использования. Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
Смешивание несмешиваемых жидкостей. В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

Интеграция в отопительную систему частного дома

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Схема внедрения вихревого теплогенератора в отопительную систему загородного дома или квартиры — кроме наличия насоса, особых отличий от монтажа обычного котла нет

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии

Экономичность. Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.

Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности. Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла.

Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.

Небольшая масса установки. За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.

Единственно, на что нужно обратить внимание при монтаже прибора в отопительной системе, так это на высокий уровень шума. Поэтому монтаж генератора возможен только в нежилом помещении — в котельной, подвале и т.п. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе

Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна

Простая конструкция. Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться.

В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.

Нет необходимости в дополнительных доработках. Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.

Нет необходимости в водоподготовке. Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров.

За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.

Работа оборудования не требует постоянного контроля. Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме.

Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.

Экологичность. Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

Как работает кавитационный генератор тепла

Кавитация – это образование пузырьков в воде, которое появляется при медленном снижении давления и высокой скорости потока. Данные пузырьки появляются при прохождении лазерного импульса или ударной волны. Перемещаясь с водяным потоком, кавитационные пузырьки схлопываются с ударной волной.

В кавитационные пузырьки из воды просачивается газ. Он разогревается до температуры 1200 градусов. Частицы агрессивного кислорода, возникающие в процессе, могут разрушить не только обычный металл, но даже золото и серебро.

В 2013 году данный процесс нашел применение в создании теплогенераторов. На этот проект было выделено большое количество средств, и он себя оправдал.

Как работает теплогениратор такого типа:

  • Пузырьки образуются под действием переменного тока электричества;
  • Такие паровые пузырьки имеют маленький размер, и не взаимодействуют с электродами;
  • Они вскрываются в водяной толще и образуют тепловую энергию.

Кавитационный генератор тепла следует регулярно осматривать на наличие изношенных деталей

Вот так, несложно происходит процесс образования тепловой энергии кавитационным способом. Он используется для отопления домов и уже начинает набирать популярность среди простых обычвателей.

Устанавливаем насос

Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов

Нам же нужно обращать внимание лишь на две вещи:

  • Сможет ли двигатель раскрутить этот насос;
  • Является ли он (насос) центробежным.

Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.

https://youtube.com/watch?v=ngegV5tl3fM

У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.

Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться

Более того, внутренние элементы начнут разрушаться кавитацией.

Для изготовления корпуса нам потребуются следующие инструменты:

  1. Железная труба с толстыми стенками диаметром около 10 см;
  2. Муфты для соединения;
  3. Сварка;
  4. Несколько электродов;
  5. Турбинка;
  6. Пара патрубков, в которых проделана резьба;
  7. Электрическая дрель;
  8. Сверла;
  9. Ключ разводной.

Теперь – непосредственно к процессу изготовления.

  1. Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
  2. Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
  3. Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
  4. По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом, чтобы получилась форсунка.
  5. Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.

Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.

Про другие способы альтернативного отопления читайте тут

Тепловые насосы

Высокоэффективные промышленные тепловые насосы на базевинтовых полугерметичных компрессоров предназначены для нагревания воды

или других жидких хладоносителей в централизованных системах теплоснабжениясамых разнообразных объектов за счет охлаждения воды или

других жидкиххладоносителей с целью утилизации бросового тепла технологических процессовпредприятий пищевой , перерабатывающей , химической ,

фармацевтической ,металлургической и других отраслей промышленности, а также с цельюутилизации тепла земли, грунтовых вод, водоемов, рек

и морей. Высокоэффективные промышленные тепловыенасосы позволяют значительно повысить энергоэффективность технологическихпроцессов за счет

рекуперации бросового тепла (или холода) техлологическихпроцессов, значительно сократить затраты топлива и электроэнергии.Высокоэффективные

промышленные тепловые насосы позволяют значительноповысить энергоэффективность существующих систем отопления и горячего водоснабжения засчет

утилизации бросового тепласточных вод, использованиятепла земли, грунтовых вод, водоемов, рек и морей, атакже значительно сократить затраты топлива

иэлектроэнергии. Благодаря применению винтовых полугерметичных компрессоров,эти промышленные чиллеры имеют целый ряд преимуществ:

Широкий ряд теплопроизводительностей: от 95 до 2566кВт;

Широкий диапазон температур холодного и горячегохладоносителей;

Плавное регулирование производительности компрессоров впределах 25% … 100%;

Небольшие габаритные размеры и масса;

Очень низкий уровень шума и вибраций;

Низкое энергопотребление, высокий коэффициенттрансформации тепла и общий КПД;

Возможность использования R22 иазонобезопасных хладагентов: R134а, R404A, R507A, R407С и др.;

Простота монтажа и эксплуатации;

Большой запас мощности электродвигателя позволяеткомпрессору легко переносить перегрузки и повышенный перегрев всасываемогогаза;

Большой запас прочности и высокий уровень надежности -отсутствие механических повреждений даже в случае перегрузок компрессора;

Применение в конструкции компрессора самых современныхтехнологий и композитных материаллов снижающих коэффициент трения;

Как увеличить производительность устройства

В результате потери тепловой энергии насосом КПД устройства падает, это является главным недостатком. Для борьбы с этим явлением рекомендуется окунуть насос в специальную водяную рубашку, благодаря чему тепло от него будет приносить пользу. По диаметру эта рубашка должна быть несколько больше, чем у насоса. Для этих целей может быть использован отрезок трубы, а может – сделанный из листовой стали параллелепипед. По габаритам он должен быть таким, чтобы все элементы генератора могли в него помещаться, а толщина должна выдерживать рабочее давление системы.

Снижения тепловых потерь также можно добиться путем установки вокруг устройства специального жестяного кожуха. В качестве изолятора может использоваться различный материал, способный выдерживать высокую температуру. Для сборки конструкции состоящей из теплогенератора, насоса и соединяющего патрубка необходимо измерить их диаметры, подобрать трубу нужного диаметра для того чтобы в ней могли поместиться все элементы.

После этого нужно изготовить крышки, которые закрепить с обеих сторон. Все детали внутри трубы нужно надежно закрепить для прокачки насосом сквозь себя теплоносителя. Далее нужно просверлить выходное отверстие и надежно закрепить на нем патрубок. Насос необходимо закрепить как можно ближе к этому отверстию. Ко второму концу трубы следует приварить фланец, при помощи которого закрепить крышку на уплотнителе-прокладке. Также внутри корпуса может быть оборудован каркас, на котором можно будет крепить все элементы. Далее следует собрать устройство, проверить прочность его креплений, герметичность, вставить в корпус и закрыть. Если нет протекания, при открытии/закрытии крана на входе отрегулировать температуру. Утеплить ВТП.

Вероятно, вас может заинтересовать информация о создании солнечного коллектора самостоятельно. Изготавливаем из листа алюминия или нержавейки кожух, после того, как вырезаем два прямоугольника, загибаем их по трубе до образования цилиндров. Половинки между собой соединяются специальным замком, который используется для соединения водопроводных труб. Нужно для кожуха сделать пару дырок и оставить отверстия для подключения. Обмотать устройство термоизоляцией, и поместить генератор в кожух закрыв при этом плотно крышки.

Еще одним способом повышения производительности ВТП является создание гасителя вихрей

Для этих целей нужно будет использовать: сварку, турбинку, лист стали, трубу с толстыми стенками. Размеры трубы должны быть меньшими, чем размеры теплогенератора. Из нее нужно сделать два кольца, каждое по 5 см, из листа вырезать несколько полосок.

Следует вставить в тиски пластину и на одном ее конце навесить кольца металлические, которые приварить к пластине. Далее следует вынуть пластину и повернуть ее другой стороной, взять вторую пластину и поместить ее в кольца так, чтобы пластины располагались параллельно. Такую же процедуру проделываем со всеми пластинами. После этого следует провести сборку вихревого генератора, а конструкцию разместить напротив сопла.

Вихревой теплогенератор в работе (видео)

https://youtube.com/watch?v=tgdkD7GU_T4

Фото: million-b.narod.ru, kapanadze.zipkatalog.ru, dewa.ru, zhukovsky.all.biz

Тепловой насос «Френетта»: разоблачение или подсказки относительно использования

Есть некоторые рекомендации касательно использования насосов. Не все их соблюдают, и возникают жалобы, что промышленный или самодельный насос работает плохо, и вообще, этот прибор перехвален. Следующие подсказки будут полезны.

Советы по эксплуатации насоса:

  • Используйте масло в качестве теплоносителя – это может быть рапсовое масло, хлопковое или минеральное;
  • Воду для конструирования насоса не используйте, потому как тогда в системе отопления будет избыточно давление вследствие выделения пара от нагрева воды;
  • Если делаете сами насос, то в качестве электродвигателя используется двигатель от каких-то старых электроприборов, того же вентилятора;
  • На корпус такого теплового насоса желательно установить термодатчик, он отвечает за регуляцию автоматического включения и выключения прибора;
  • Когда устанавливаете диски на ось внутри насоса, проследите, чтобы дисками было заполнено все пространство.

Отдельного упоминания заслуживает версия насоса «Френетта», создали которую Александр Васильевич Сярг, Наталья Ивановна Назырова и Михаил Павлович Леонов. Эти хабаровские учены создали такой теплогенератор, который можно назвать универсальным. Рабочая часть устройства похожа на гриб, как рабочая жидкость используется вода, достигающая кипения и превращающаяся в пар. Но не стоит пробовать сделать такой генератор дома, он используется только в промышленности.

Принцип работы

«Кавитация» относится к образованию пузырьков в жидкости, таким образом, рабочее колесо работает в смешанной фазе (период жидкости и пузырьков газа) окружающей среды. Насосы, как правило, не предназначены для смешанной фазы потока (их работа уничтожает пузыри, из-за чего кавитационный генератор теряет эффективность). Данные термические приспособления предназначены, чтобы вызывать смешанный поток фаз как часть перемешивания жидкости, что приводит к термической конверсии.

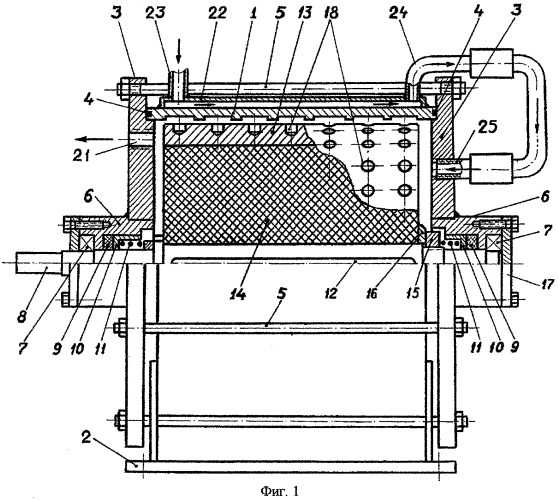

Фото – Чертеж теплогенератора

В коммерческих кавитационных обогревателях, механическая энергия приводит в действие нагреватель входной энергии (например, двигатель, блок управления), в результате чего жидкость, которая отвечает за образование выходной энергии, возвращается к источнику. Такое сохранение превращает механическую энергию в ??тепловую с небольшой потерей (как правило, менее 1 процента), поэтому при пересчете учитываются погрешности преобразования.

Немного по иному работает суперкавитационный реактивный генератор энергии. Такой нагреватель используется на мощных предприятиях, когда тепловая энергия выхода передается на жидкость в определенном устройстве, её мощность значительно превышает количество механической энергии, необходимой для приведения в действие нагревателя. Эти приборы более энергетически продуктивны, чем возвратные механизмы, в частности тем, что они не требуют регулярной проверки и настройки.

Существуют разные типы таких генераторов. Самый распространенный вид – это роторно-гидродинамический механизм Григгса. Его принцип действия основан на работе центробежного насоса. Состоит он из патрубков, статора, корпуса и рабочей камеры. На данный момент существует множество модернизаций, самый простой – приводной или дисковый (сферический) водяной насос ротационного действия. Он представляет собой дисковую поверхность, в которой просверлено много различных отверстий глухого типа (без выхода), данные конструктивные элементы называются ячейки Григгса. Их размерные параметры, число напрямую зависят от мощности ротора, конструкции теплогенератора и частоты вращения привода.

Фото – Гидродинамический механизм Григгса

Между ротором и статором находится определенный зазор, который необходим для нагрева воды. Данный процесс осуществляется при помощи быстрого движения жидкости по поверхности диска, что способствует повышению температуры. В среднем, ротор движется приблизительно со скоростью 3000 оборотов в минуту, чего достаточно для повышения температуры до 90 градусов.

Второй вид кавитационного генератора принято называть статическим. Он не имеет, в отличие от роторного, никаких вращающихся частей, для того, чтобы осуществлялась кавитация, ему необходимы сопла. В частности, это детали известного Лаваля, которые подключены к рабочей камере.

Для работы, подключается обычный насос, как в роторном виде генератора, он нагнетает в рабочей камере давление, чем обеспечивает большую скорость движения воды, соответственно, повышение её температуры. Скорость жидкости на выходе из сопла обеспечена разностью диаметров поступательного и выходного патрубков. Его недостатком является то, что эффективность значительно ниже, чем в роторном, тем более, он более габаритный, тяжелый.

Как собрать теплогенератор

Инструменты для работы

При всех этих научных терминах, которые могут напугать незнакомого с физикой человека, смастерить в домашних условиях ВТГ вполне возможно. Повозиться, конечно, придётся, но если всё сделать правильно и качественно, можно будет наслаждаться теплом в любое время.

И начать, как и в любом другом деле, придётся с подготовки материалов и инструментов. Понадобятся:

  • Сварочный аппарат.
  • Шлифмашинка.
  • Электродрель.
  • Набор гаечных ключей.
  • Набор свёрл.
  • Металлический уголок.
  • Болты и гайки.
  • Толстая металлическая труба.
  • Два патрубка с резьбой.
  • Соединительные муфты.
  • Электродвигатель.
  • Центробежный насос.
  • Жиклёр.

Вот теперь можно приступать непосредственно к работе.

Устанавливаем двигатель

Электродвигатель, подобранный в соответствии с имеющимся напряжением, устанавливается на станину, сваренную или собранную с помощью болтов, из уголка. Общий размер станины вычисляется таким образом, чтобы на ней можно было разместить не только двигатель, но и насос. Станину лучше покрасить во избежание появления ржавчины. Разметить отверстия, просверлить и установить электродвигатель.

Подсоединяем насос

Насос следует подбирать по двум критериям. Во-первых, он должен быть центробежным. Во вторых, мощности двигателя должно хватить, чтобы его раскрутить. После того, как насос будет установлен на станину, алгоритм действий следующий:

  • В толстой трубе диаметром 100 мм и длиной 600 мм с двух сторон нужно сделать внешнюю проточку на 25 мм и в половину толщины. Нарезать резьбу.
  • На двух кусках такой же трубы длинной каждый 50 мм нарезать внутреннюю резьбу на половину длины.
  • Со стороны противоположной от резьбы приварить металлические крышки достаточной толщины.
  • По центру крышек сделать отверстия. Одно по размеру жиклёра, второе по размеру патрубка. С внутренней стороны отверстия под жиклёр сверлом большого диаметра необходимо снять фаску, чтобы получилось подобие форсунки.
  • Патрубок с форсункой подсоединяется к насосу. К тому отверстию, из которого вода подаётся под напором.
  • Вход системы отопления подсоединяется ко второму патрубку.
  • К входу насоса присоединяется выход из системы отопления.

Цикл замкнулся. Вода будет под давлением подаваться в форсунку и за счёт образовавшегося там вихря и возникшего эффекта кавитации станет нагреваться. Регулировку температуры можно осуществить, установив за патрубком, через который вода попадает обратно в систему отопления, шаровый кран.

Чуть прикрыв его, вы сможете повысить температуру и наоборот, открыв – понизить.

Усовершенствуем теплогенератор

Это может звучать странно, но и эту довольно сложную конструкцию можно усовершенствовать, ещё больше повысив её производительность, что будет несомненным плюсом для обогрева частного дома большой площади. Основывается это усовершенствование на том факте, что сам насос имеет свойство терять тепло. Значит, нужно заставить расходовать его как можно меньше.

Добиться этого можно двумя путями. Утеплить насос при помощи любых подходящих для этой цели теплоизоляционных материалов. Или окружить его водяной рубашкой. Первый вариант понятен и доступен без каких-либо пояснений. А вот на втором следует остановиться подробнее.

Чтобы соорудить для насоса водяную рубашку придётся поместить его в специально сконструированную герметическую ёмкость, способную выдерживать давление всей системы. Вода будет подаваться именно в эту емкость, и насос будет забирать её уже оттуда. Внешняя вода так же нагреется, что позволит насосу работать намного продуктивнее.

Вихрегаситель

Но, оказывается и это ещё не всё. Хорошо изучив и поняв принцип работы вихревого теплогенератора, можно оборудовать его гасителем вихрей. Подаваемый под большим давлением поток воды ударяется в противоположную стенку и завихряется. Но этих вихрей может быть несколько. Стоит только установить внутрь устройства конструкцию напоминающую своим видом хвостовик авиационной бомбы. Делается это следующим образом:

  • Из трубы чуть меньшего диаметра, чем сам генератор необходимо вырезать два кольца шириной 4-6 см.
  • Внутрь колец приварите шесть металлических пластинок, подобранных таким образом, чтобы вся конструкция получилась длинной равной четверти длины корпуса самого генератора.
  • Во время сборки устройства закрепите эту конструкцию внутри напротив сопла.

Пределу совершенства нет и быть не может и усовершенствованием вихревого теплогенератора занимаются и в наше время. Не всем это под силу. А вот собрать устройство по схеме, приведённой выше, вполне возможно.

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Гаситель вихрей

Да, мы сделаем приспособление с таким загадочным названием – гаситель вихрей. Он будет состоять из расположенных вдоль пластин, помещенный внутри обоих колец.

Посмотрим, что нам потребуется для работы.

  • Сварка.
  • Турбинка.
  • Лист стали.
  • Труба с толстыми стенками.

Труба должна быть меньшей, чем теплогенератор. Делаем из нее два кольца, примерно по 5 см каждое. Из листа вырезаем несколько полосок одного размера. Их длина должна составлять 1/4 длины корпуса устройства, а ширина такой, чтоб после сборки осталось свободное пространство внутри.

  1. Вставляем в тиски пластинку, навешиваем на одном ее конце металлические кольца и свариваем их с пластиной.
  2. Вынимаем пластину из зажима и поворачиваем другой стороной. Берем вторую пластину и помещаем ее в кольца таким образом, чтобы обе пластины размещались параллельно. Аналогичным образом закрепляем все оставшиеся пластины.
  3. Собираем вихревой генератор своими руками, а полученную конструкцию устанавливаем напротив сопла.

Отметим, что поле совершенствования устройства практически безгранично. К примеру, вместо указанных выше пластин мы можем применить проволоку из стали, скрутив ее предварительно в виде клубка. Кроме того, мы можем проделать дырки на пластинах различного размера. Конечно, обо всем этом нигде не упоминается, но кто сказал, что вы не можете использовать данные усовершенствования?

И в качестве заключения – несколько дельных советов. Во-первых, все поверхности желательно защитить окрашиванием. Во-вторых, все внутренние детали стоит делать из толстых материалов, так как он (детали) будут постоянно находиться в достаточно агрессивной среде. И в-третьих, позаботьтесь о нескольких запасных крышках, имеющих разного размера отверстия. В дальнейшем вам будет подбирать необходимый диаметр, дабы добиться максимальной производительности устройства.

Кавитационный теплогенератор отличается хорошей эффективностью и компактностью Редко какой хозяин не пытается сэкономить на отоплении или потреблении еще каких-либо благ, которые с каждым годом становятся все дороже и дороже. Чтобы сделать экономной отопительную систему жилого или производственного помещения, многие люди прибегают к помощи различных схем и методам получения тепловой энергии. Один из аппаратов, подходящий под эти цели – кавитационный теплогенератор.

Устройство Потапова

Теплогенератор Потапова своими руками можно сделать с использованием следующих материалов:

— шлифовальная машина для углов; — сварочный прибор; — дрель и сверла; — накидные ключи на 12 и 13; — разные болты, гайки, шайбы; — металлические уголки; — краски и грунтовки.

Теплогенератор Потапова, своими руками сделанный, позволяет вырабатывать тепло на основе электрического двигателя с использованием насоса. Это очень экономичный вариант, изготовить который достаточно просто из обычных деталей. Двигатель выбирают в зависимости от существующего напряжения – 220 или 380 В.

С него начинают сборку, закрепляя на станине. Выполняется металлический каркас из угольника, сварка и болты, гайки помогают закрепить всю конструкцию. Делаются отверстия для болтов, внутри размещается двигатель, каркас покрывают краской. Затем подбирают центробежный насос, который будет раскручиваться двигателем. Насос устанавливают на раме, однако в данном случае потребуется соединительная муфта с токарного станка, которую можно заказать на заводе

Важно утеплить генератор специальным кожухом из жестяных листов или алюминия

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Спецдизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
